Planet IGS-10020HPT Průmyslový Switch 8x 10 100 1000 PoE+ (240W) + 2x 100 1000 SFP Management -40 +75°C 12-48VDC

PLANET IGS-10020HPTv3

Průmyslový spravovatelný přepínač a konvertor 8x RJ-45 100/1000Base-T, 2x SFP 10/100/1000Base-X, podpora IPv6. Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP. Možnost napájení v celém rozsahu 12 - 48 V DC, krytí IP30, hliníková skříň, pracovní teplota -40~75°C. Diagnostika kabeláže. Přepěťová ochrana ESD+EFT LAN i napájecích portů do 6 kV. Montáž na DIN lištu nebo přímo na zeď.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

IGS-10020HPT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí ERPS (Ethernet Ring Protection Switching), která má dobu zotavení a nalezení nové cesty do 50ms. Přepínač disponuje možností přesné synchronizace hodin v síti díky protokolu PTP (Precision Time Protocol) dle IEEE 1588v2. Je podporováno statické L3 routování pro až 32 pravidel a 128 VLAN rozhraní.

Přepínač je navíc vhodný pro různé aplikace ve vozidlech a monitorovací systém díky certifikaci e-Mark. Splňuje potřeby napájení a přenosu dat pro systém sledování, přenos videa a bezdrátové služby v dopravě.

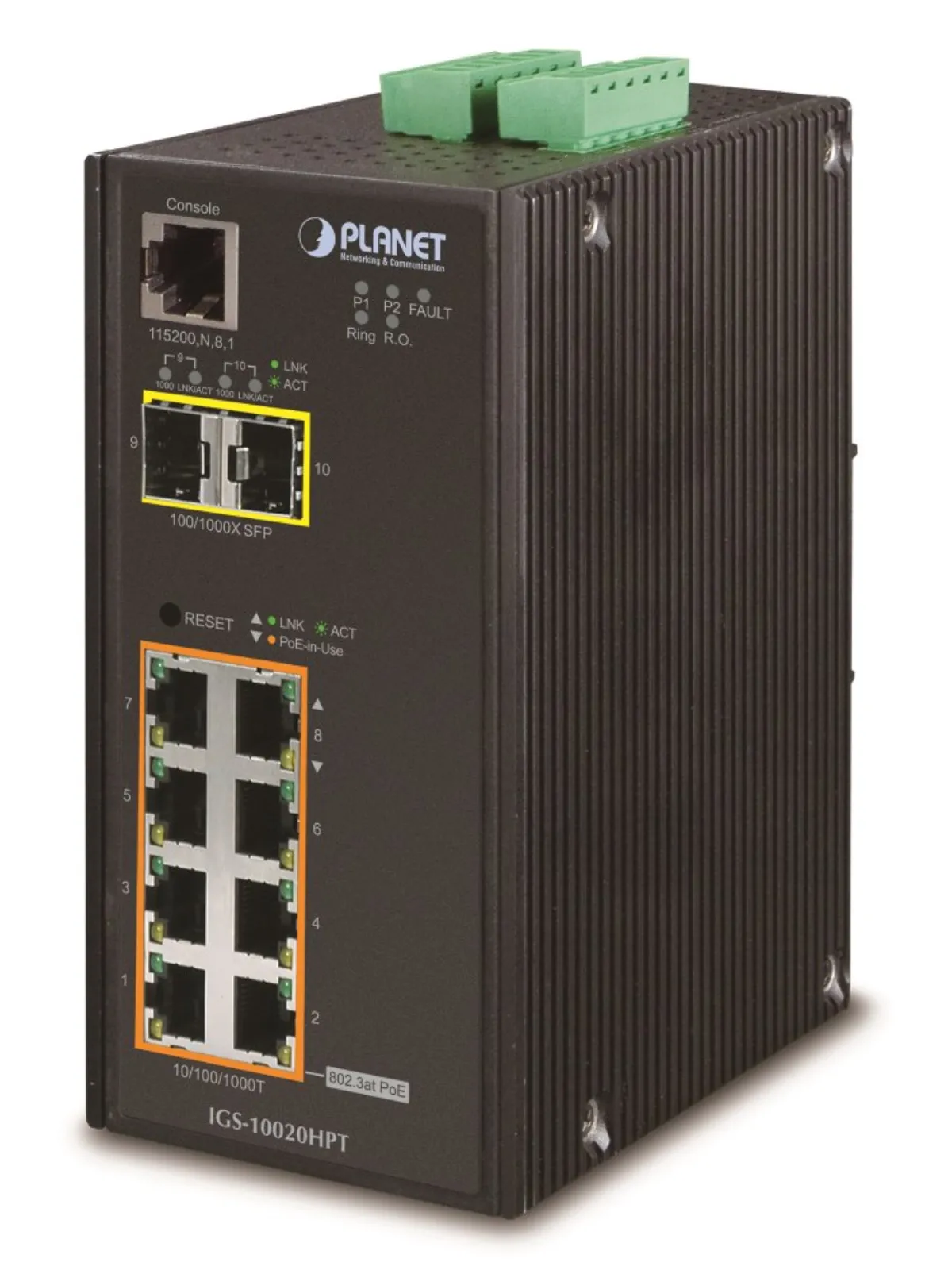

Porty

• 8 x RJ-45 10/100/1000BASE-T
• 2 x SFP 1000BASE-SX/LX/BX
• 1 x RJ-45 sériový port konzole
• 2 x DI/DO digitální logické rozhran

Paměť

• 8k MAC adres
• buffer 4 Mb

Propustnost

• sběrnice 20 Gbps
• provozně 14,8 Mpps

Podpora přenosu: JumboFrame 9K

Verze IP protokolu

• IPv4
• IPv6

Provedení

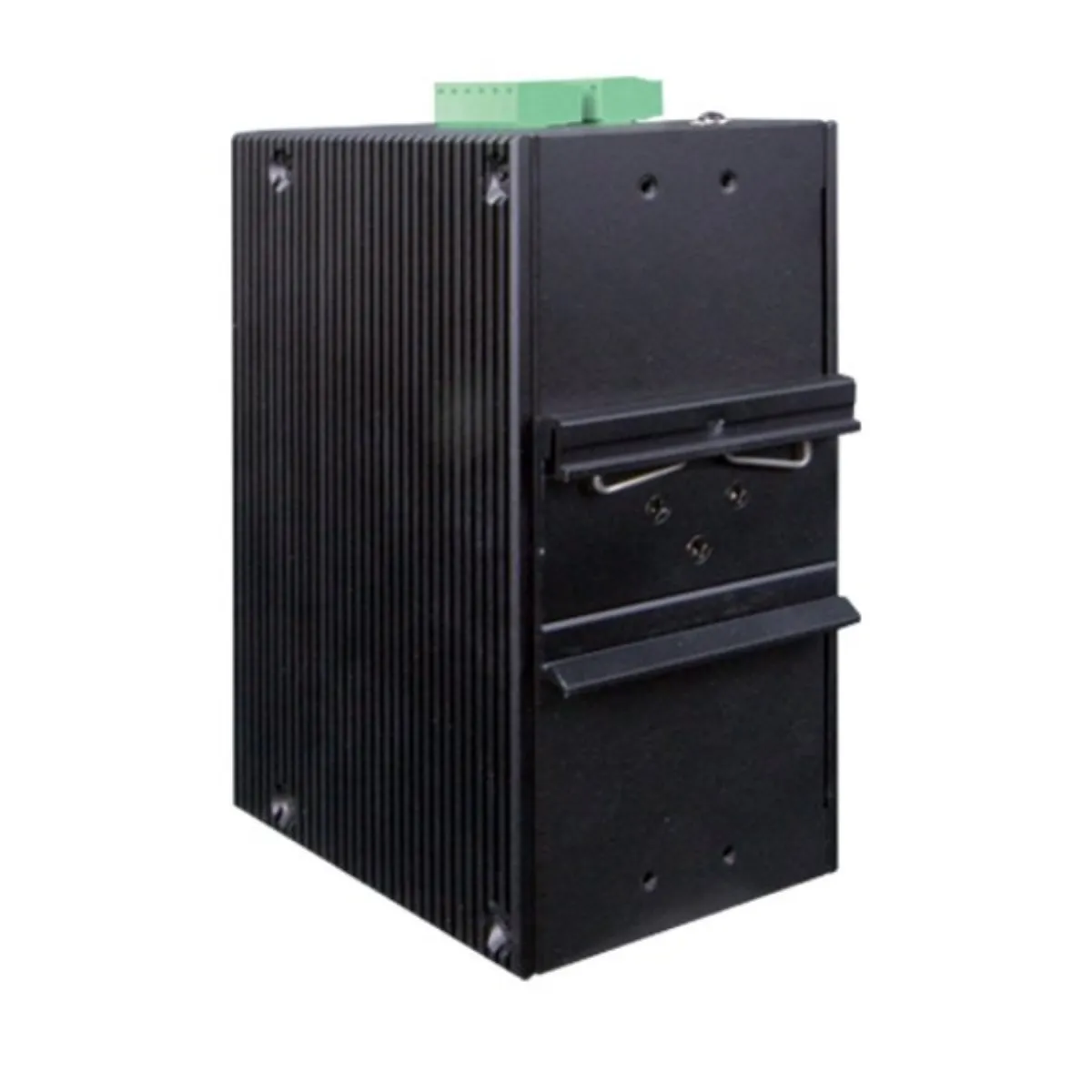

• DIN lišta

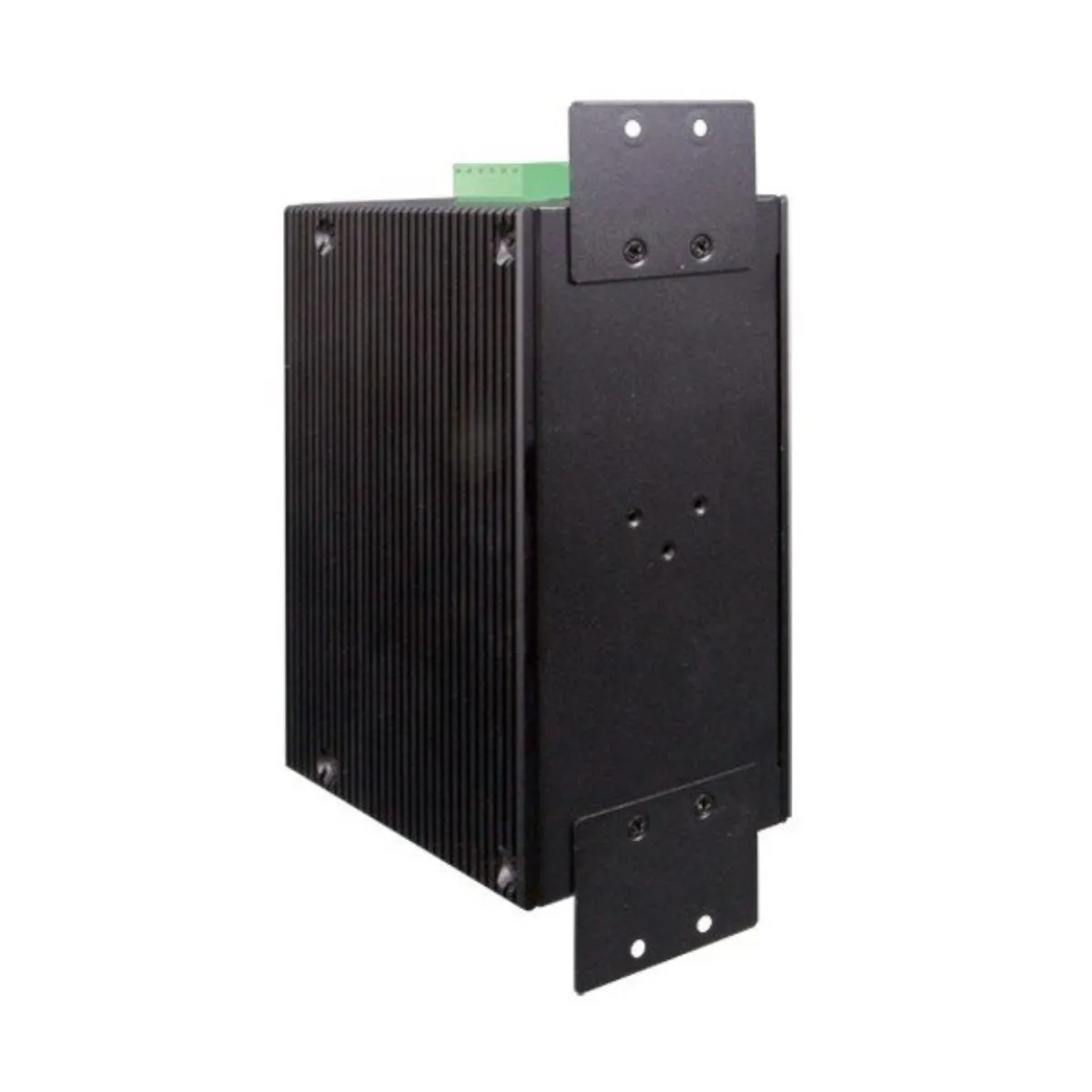

• na zeď

Napájení: zdroj DC 12-48 V (zdroj není součástí balení)

Ochrana

• ESD do 6 kV
• EFT do 6 kV
• spínací poplachové relé (24 V/1 A) při výpadku primárního napájení
• ochrana proti přepólování

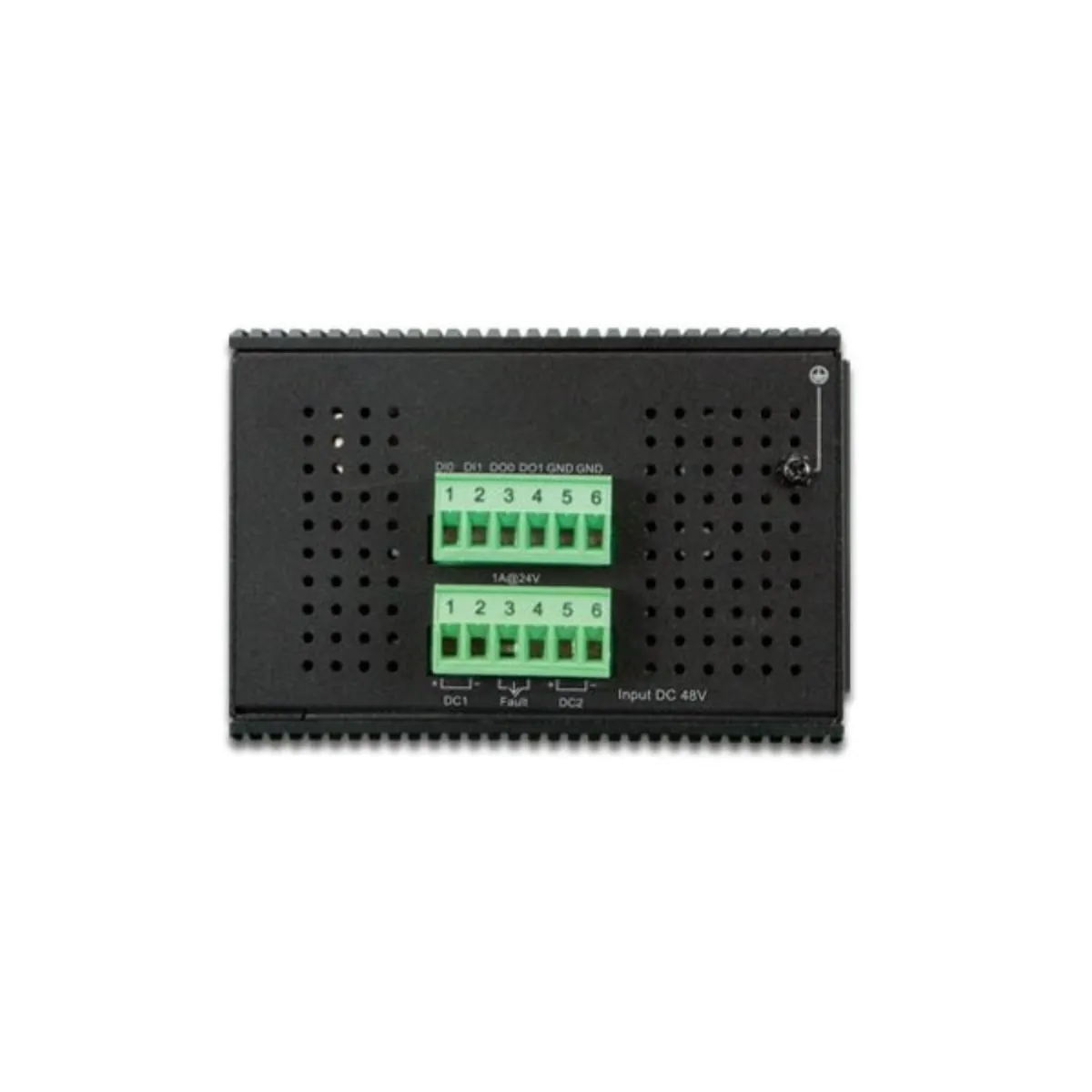

• připojení napájení na svorkovnici
• umístění na spodním panelu (nepřekáží při montáži na zeď)

Provozní teplota

• -40°C - 75°C
• vlhkost do 95%

Certifikace: e-Mark E24 ECE-R 010

Rozměry: 152 x 107 x 72 mm

Hmotnost: 1096 g

Celkový napájecí výkon

• 60 W pro DC 12 V
• 120 W pro DC 24 V
• 240 W pro DC 48 V
• IEEE 802.3af
• IEEE 802.3a

Počet injektorů: 8x až 36 W

Typ napájení: End-span

Pokročilé funkce

• integrovaný plánovač pro plánované vypnutí napájených koncových prvků
• detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení

Správa

• konzole přes RJ-45
• Telnet
• Web
• SNMP SSH/SSL
• SNMP v1
• v2c
• v3

Řízení přístupu

• Protokol ACL založený na IP a MAC
• ACL 256 pravidel

L3 statický routing

• 32 pravidel
• 8 VLAN rozhraní

ACL filtr a bonding

• IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Priorizace provozu QoS

• 8 úrovní
• priorizace provozu dle portu
• DSCP/ToS v IP paketu
• 802.1p nebo 802.1Q značky

Port shaper nastavení v rozpětí 500Mbps - 1000Mbps

Podpora VLAN

• IEEE 802.1Q
• až 255 VLAN skupin, až 4095 VLAN ID
• Q-in-Q tunneling
• Private VLAN Edge (PVE)
• MAC-based VLAN
• Protocol-based VLAN
• Voice VLAN
• Multicast VLAN Registration

Spanning Tree Protocol

• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring

• RX
• TX
• obojí

Agregace linek

• IEEE 802.3ad LACP
• 8 portů v 6 skupinách

Multicast IGMP

• IGMP v1/ v2/ v3
• až 255 skupin
• podpora režimu IGMP querier mode

Autentizace připojených zařízení

• IEEE 802.1x (RADIUS) - IP+MAC binding
• VLAN + MAC binding
• 256 pravidel

DHCP Snooping: ano (blokace cizích DHCP serverů)

LLDP: ano (automatická detekce typu připojených zařízení)

Diagnostika kabeláže

• ano
• stanovuje délku kabeláže a případnou vzdálenost k závadě

Průmyslové vlastnosti

• zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
• zařízení je odolné proti vibracím (IEC-60068-2-6)
• zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
• elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI)

• ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS)

• ČSN EN 55024 A1:2015 - Zařízení informační techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
• ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
• ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
• ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
• ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
