Planet IGS-4215-16T2S-U průmyslový L2 switch 16x1Gb 2x1Gb SFP dual 9-48VDC -40~75°C 1x Micro-USB female port IP30

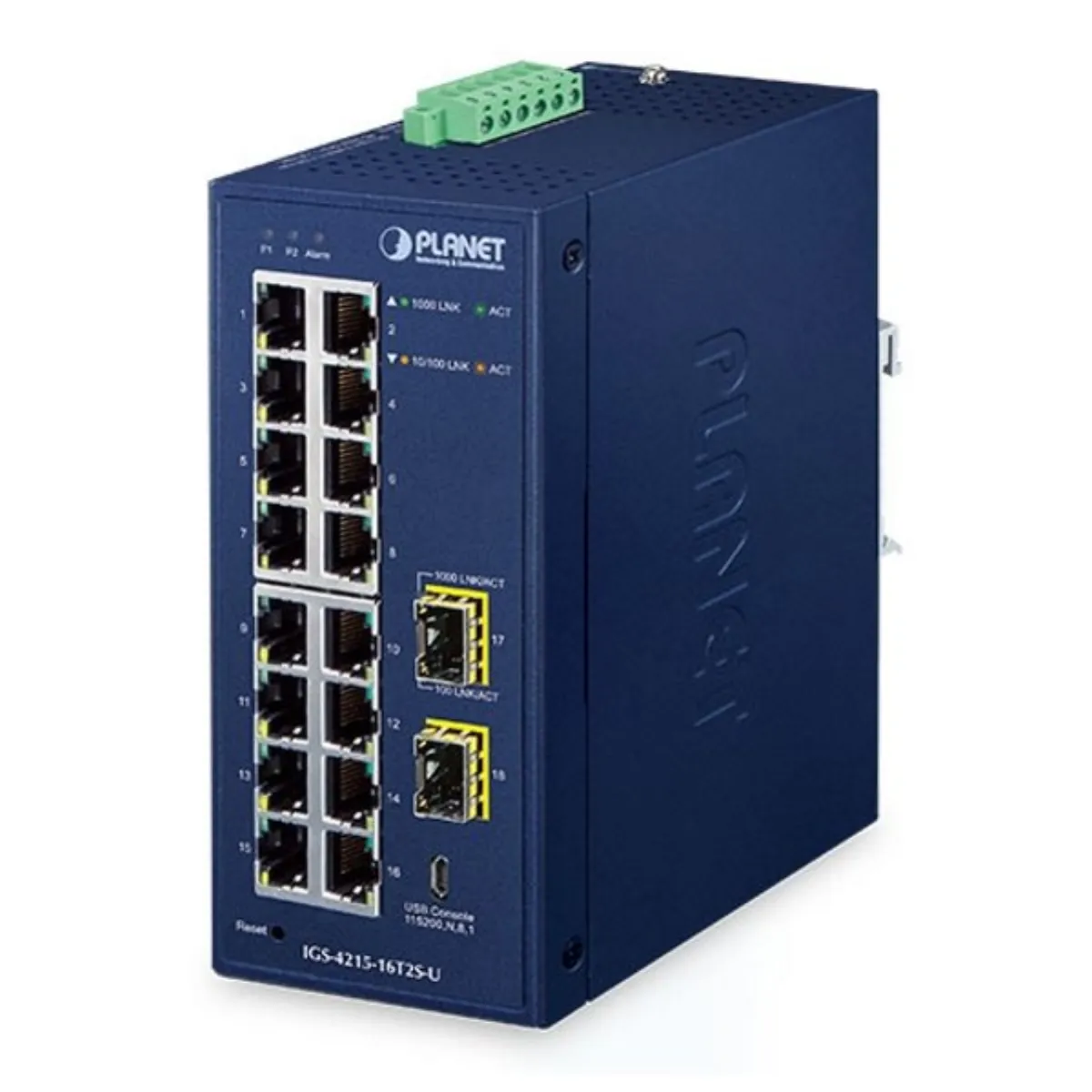

PLANET IGS-4215-16T2S-U

Průmyslový spravovatelný přepínač 16× RJ-45 10/100/1000Base-T, 2× SFP 100/1000Base-SX/LX/BX (diagnostika DDM). Podpora IPv4/IPv6, Web/SNMP/Telnet/konzole management, VLAN 802.1Q, Spanning Tree, Multiple/Rapid Spanning Tree, agregace linek 802.3ad LACP, QoS, DHCP snooping, LLDP, IGMPv1/v2/v3. Alarmový výstup při výpadku, ESD ochrana do 6 kV, krytí IP30, pracovní teplota -40 až +75 °C, montáž na DIN lištu nebo přímo na zeď, duální napájení DC 9-48 V + AC 24 V.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

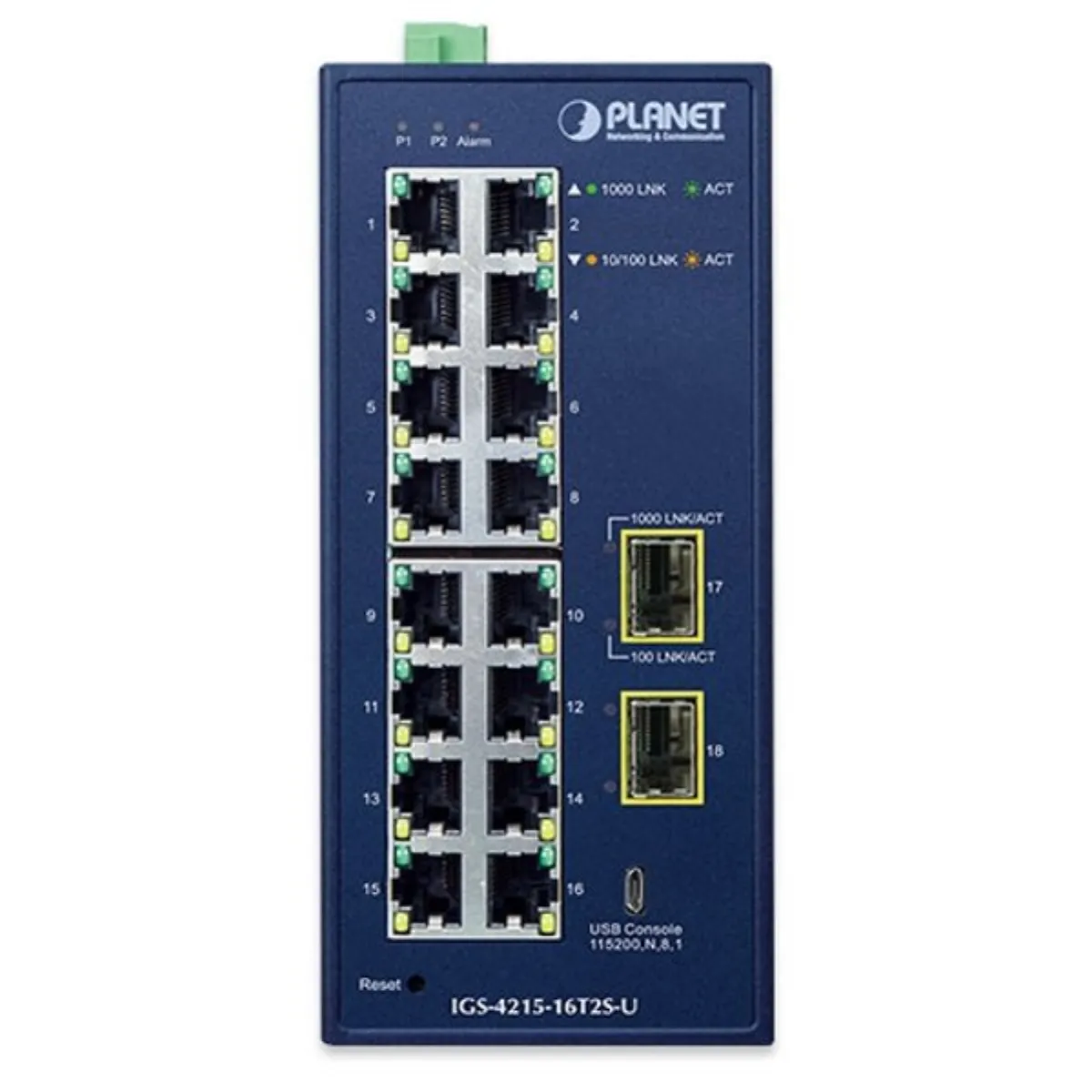

Porty

• 16× RJ-45 10/100/1000Base-T
• 2× SFP 100/1000BASE-SX/LX/BX
• 1× micro USB port konzole

Paměť

• 8k MAC adres
• buffer 4,1Mb

Propustnost

• sběrnice 36 Gbps
• provozně 26,79 Mpps (64B)

Podpora přenosu: JumboFrame 10K

Verze IP protokolu

• IPv4
• IPv6

Provedení

• DIN lišta
• na zeď

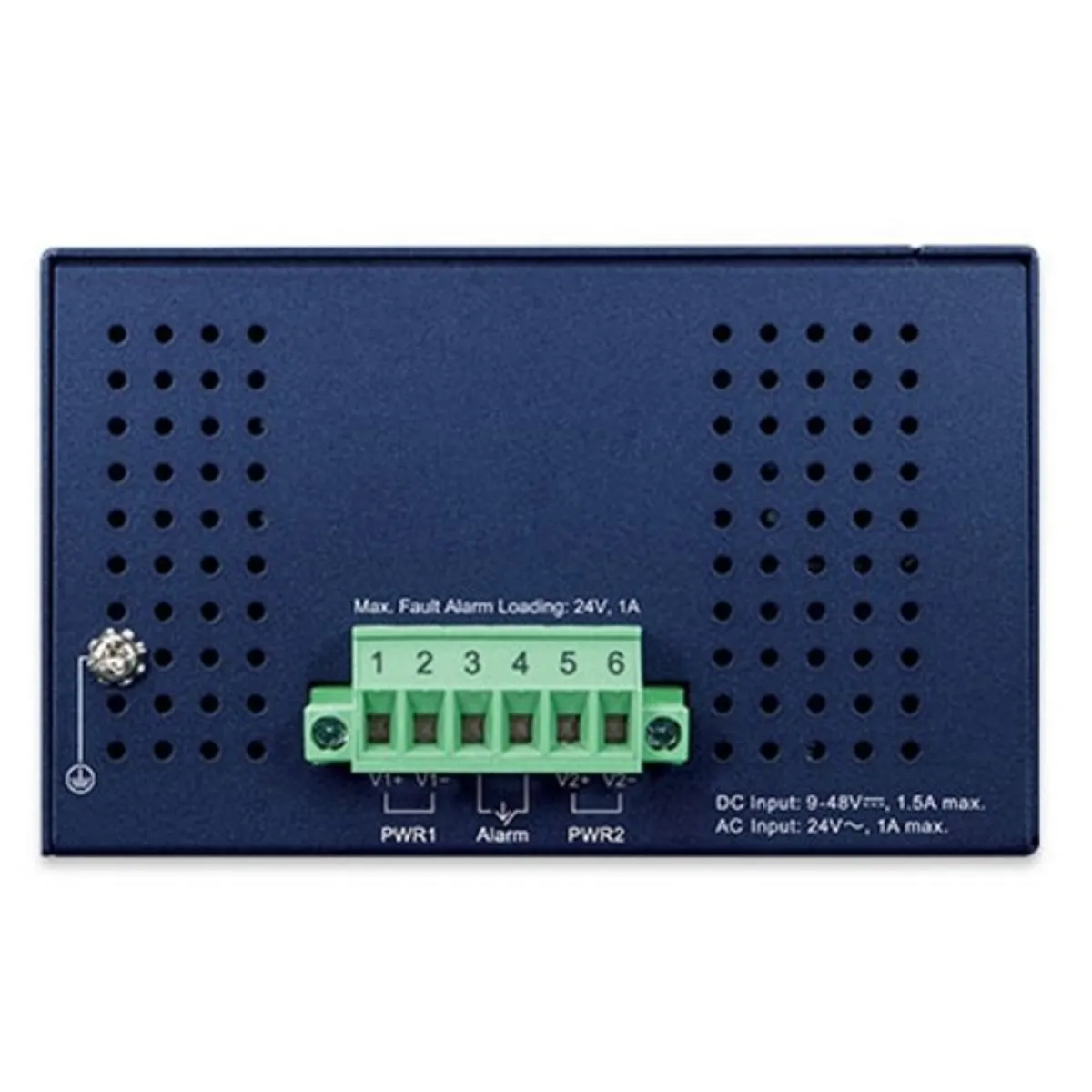

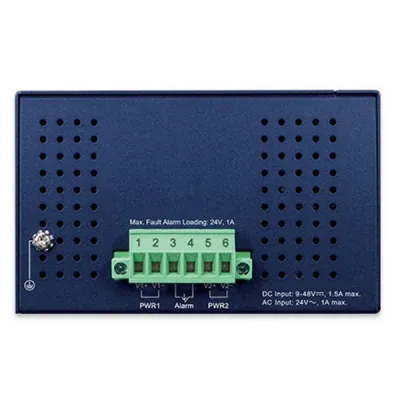

Napájení

• zdroj DC 9-48 V redundantní + AC 24 V
• připojení možné ze dvou různých zdrojů (nejsou součástí balení)
• celkový příkon do 10,41 W

Ochrana

• ESD do 6kV
• spínací poplachové relé (24 V/1 A) při výpadku primárního napájení
• ochrana proti přepólování
• připojení napájení na svorkovnici

Provozní teplota

• -40 až +75 °C
• vlhkost do 95 %

Rozměry: 152 × 107 × 66 mm

Hmotnost: 829 g

Funkce administrace

Správa

• konzole přes micro USB
• Telnet
• Web
• SNMP SSHv2
• SNMP v1
• v2c
• v3
• TLC v1.2

Řízení přístupu: Protokol ACL založený na IP a MAC

ACL filtr a bonding

• IP ACL, filtrace provozů dle IP adresy, protokolu, portu
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Priorizace provozu QoS

• 8 úrovní
• priorizace provozu dle portu
• DSCP/IP nebo 802.1p

Podpora VLAN

• IEEE 802.1Q
• až 256 VLAN skupin, až 4094 VLAN ID
• Q-in-Q tunneling
• Voice VLAN
• Protocol VLAN
• Private VLAN
• GVRP

Spanning Tree Protocol

• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring

• RX
• TX
• RX+TX
• many-to-1 monitor

Agregace linek

• IEEE 802.3ad LACP a static trunk
• 8 portů v 8 skupinách

Multicast IGMP

• IGMP v1/v2/v3
• podpora režimu IGMP querier
• až 256 skupin

Autentizace připojených zařízení

• IEEE 802.1x (RADIUS
• TACACS+)
• IP-MAC port binding

DHCP Snooping: ano (blokace cizích DHCP serverů)

LLDP: ano (automatická detekce typu připojených zařízení)

Diagnostika kabeláže: ano

Průmyslové vlastnosti

• zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
• zařízení je odolné proti vibracím (IEC-60068-2-6)
• zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
• elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI)

• ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS)

• ČSN EN 55024 A1:2015 - Zařízení informační techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
• ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
• ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
• ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
• ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
