Planet průmyslový plochý switch L2 L4 8x1Gb 12-48VDC 24VAC IP30 -40 75°C fanless

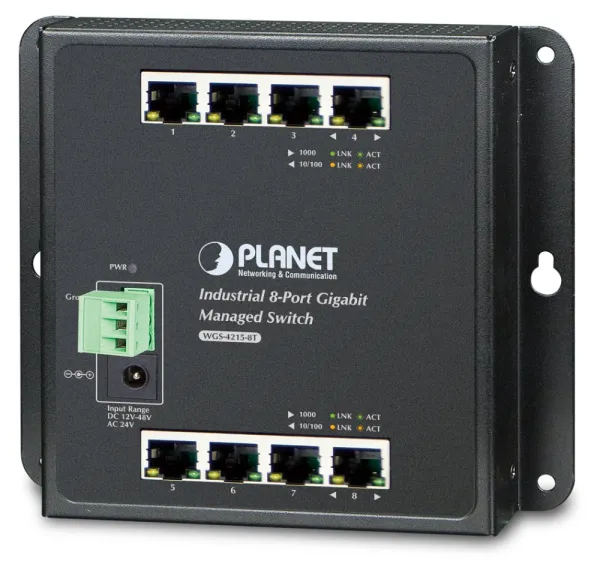

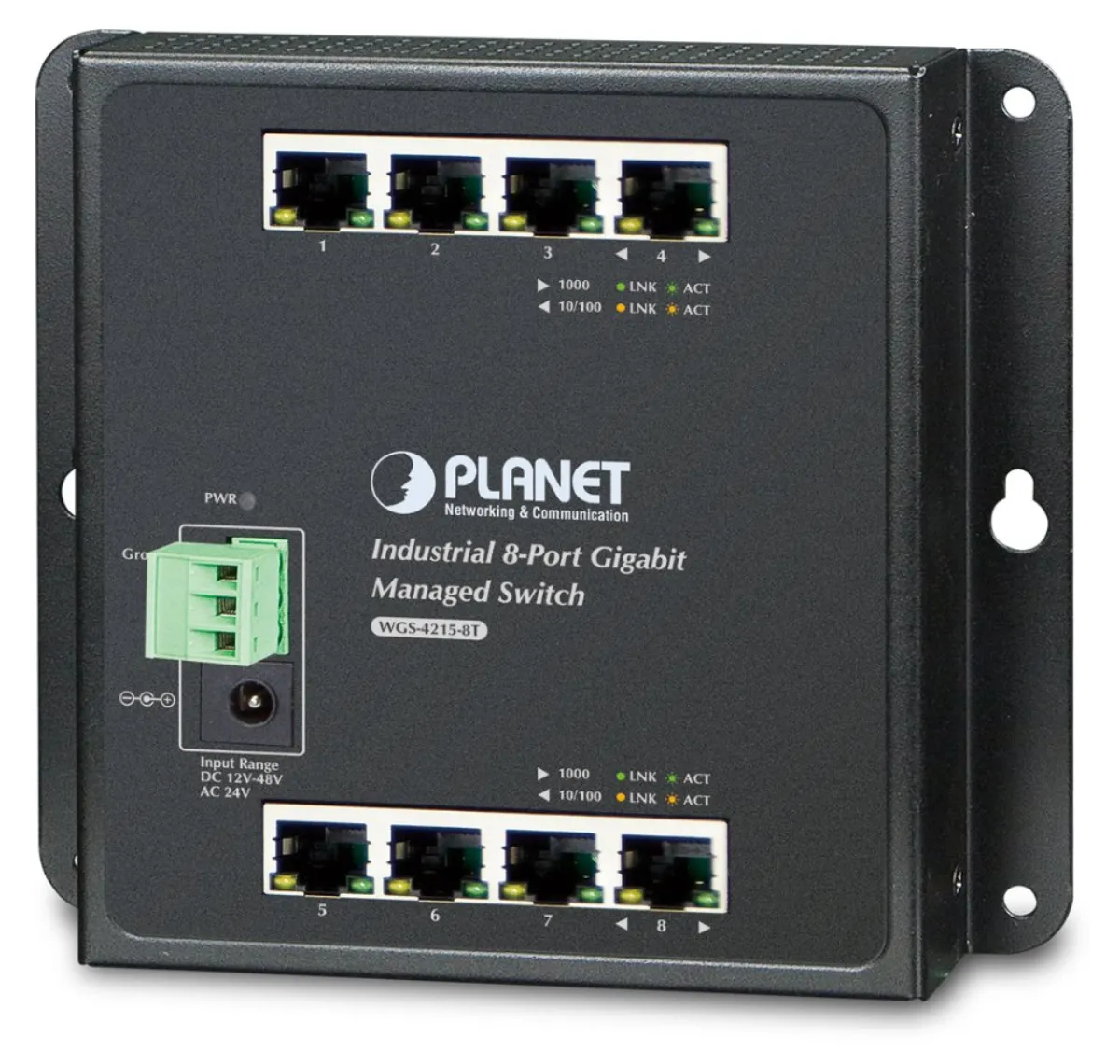

PLANET WGS-4215-8T

Spravovatelný gigabitový přepínač 8x 1000Base-T porty. Web/SNMPv3/telnet správa, podpora IPv4/IPv6. VLAN 802.1Q, QoS-shaper, statický trunk LACP, IGMPv3, Spannig tree. ACL+MAC filtr, RADIUS/TACACS, DHCP snooping. Instalace na zeď nebo na DIN, kovové provedení IP30, odolný vůči pádu a vibracím. ESD ochrany portů, duální napájení DC 12~48V, provoz při -40 až 75°C, bez ventilátorů.

Gigabitový přepínač se síťovou správou pro instalaci na stěnu nebo do rozvaděčů, konstrukce je odolná vůči pádu a vibracím včetně krytí IP30. Lze využít duálního napájení pro případ výpadku jednoho z DC zdrojů.

Fyzické vlastnosti

Porty: 8 x RJ-45 10/100/1000BASE-

Paměť

• 8k MAC adres
• buffer 4,1Mbit

Propustnost

• sběrnice 16 Gbps
• provozně 11,9 Mpps (64B)

Podpora přenosu: JumboFrame 10KB

Provedení

• DIN lišta
• na zeď

Napájení

• zdroj 12-48V DC
• duálně jack nebo PIN terminál
• celkový příkon do 10W (zdroj není součástí balení)

Ochrana: ESD 4-8kV

Provozní teplota: -40 až 75°C

Rozměry: 148 x 134 x 25 mm

Hmotnost: 496 g

Funkce administrace

Správa

• Telnet
• Web
• SNMP v1
• v2c
• v3

Řízení přístupu: Protokol ACL založený na IP a MAC

ACL filtr a bonding

• IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků, DSCP
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Priorizace provozu QoS

• priorizace provozu dle 802.1p a dle ToS/DS v IP paketu
• možnost nastavení omezení posílaných paketů na port a dle na QoS pravidel

Podpora VLAN

• IEEE 802.1Q
• až 256 VLAN skupin, až 4094 VLAN ID
• Provider Bridging (VLAN Q-in-Q) podpora (IEEE 802.1ad)
• Private VLAN
• Protocol VLAN
• Voice VLAN
• Management VLAN
• GVRP

Spanning Tree Protocol

• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring

• RX
• TX
• RX+TX
• many to one

Agregace linek

• IEEE 802.3ad LACP
• 8 portů ve 4 skupinách

Multicast IGMP

• IGMP v2/ v3
• až 256 skupin
• podpora režimu IGMP querier mode

Autentizace připojených zařízení

• IEEE 802.1x (RADIUS) - IP+MAC binding
• VLAN + MAC binding
• 256 pravidel

DHCP Snooping: ano (blokace cizích DHCP serverů)

LLDP: ano (automatická detekce typu připojených zařízení)

Diagnostika kabeláže: ano

Průmyslové vlastnosti

• zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
• zařízení je odolné proti vibracím (IEC-60068-2-6)
• zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
• elektrická bezpečnost dle CE EN-6095

EMC Elektronická kompatibilita (EMI)

• ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS)

• ČSN EN 55024 A1:2015 - Zařízení informační techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
• ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
• ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
• ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
• ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
