Planet MODBUS industrial gateway RS-232 422 485 to IP 1x COM 100Base-TX RTU ACSII -40 to +75°C 9-48VDC IP30

PLANET IMG-2100T

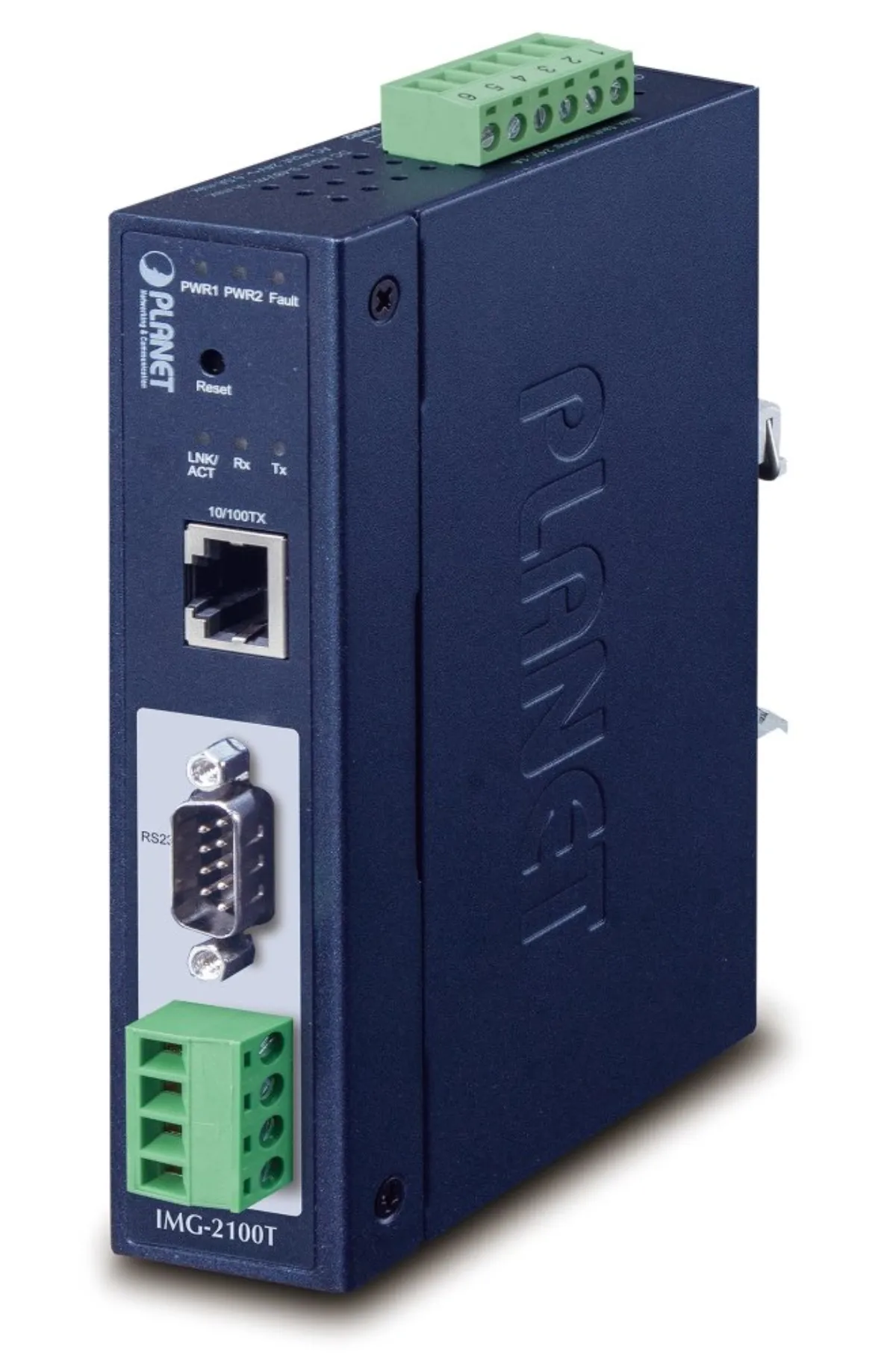

Βιομηχανική πύλη MODBUS με μετατροπή 1x RS-232 ( DB9) + 1x μπλοκ τερματικού 4 ακίδων RS-485/422 σε πρωτόκολλο TCP/IP (RJ-45 θύρα 100Base-TX). Ο τύπος σειριακής επικοινωνίας είναι επιλέξιμος RTU/ASCII, master/slave. Περιττό τροφοδοτικό στην περιοχή DC 9-48 V / AC 24 V, προστασία IP30, τοποθέτηση σε ράγα DIN ή τοίχο, μεταλλική θήκη, θερμοκρασία εργασίας -40 έως + 75 ° C. Η μετάδοση της σειριακής επικοινωνίας μέσω του πρωτοκόλλου IP χρησιμοποιείται ιδιαίτερα για συλλογή δεδομένων, συστήματα ελέγχου, συστήματα SCADA/HMI και έλεγχο συστημάτων κάμερας. Αντικαθιστά επίσης τη φυσική μετατροπή του σειριακού πρωτοκόλλου σε άλλο μέσο μετάδοσης. Επεκτείνει το εύρος της σειριακής επικοινωνίας πρακτικά επ' αόριστον.

Οι συσκευές για βιομηχανικό Ethernet προορίζονται για απαιτητικές συνθήκες λειτουργίας με μεγάλο εύρος θερμοκρασιών λειτουργίας, αβέβαιη παροχή ρεύματος και συχνούς κραδασμούς, επιτρέπουν την ανάπτυξη της γνωστής τεχνολογίας Ethernet ακόμη και σε βιομηχανικό περιβάλλον. Είναι επίσης κατάλληλο για εγκαταστάσεις σε εξωτερικά ερμάρια με μεγάλες διακυμάνσεις στις θερμοκρασίες λειτουργίας (συνήθως ασύρματες εφαρμογές και εφαρμογές MAN ISP).

Ιδιότητες δικτύου

• 1 x σειριακή υποδοχή DB9 (RS-232)
• 1 x μπλοκ ακροδεκτών 4 ακίδων (RS-485 / RS-422)
• 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX
• Διαχείριση Web, Telnet, VCOM Utility, SNMP v1/v2c, SNMP Trap και διαχείριση UNI-NMS
• Βοηθητικό πρόγραμμα αυτόματης αναζήτησης - Planet Smart Discovery
• Ενδείξεις LED για διαγνωστικό χειρισμού
• Ισοτιμία: άρτιος, περιττός, κανένας, διάστημα, σημάδι
• Ταχύτητα μετάδοσης: 50 bps - 921 kb/s
• Υποστήριξη πρωτοκόλλου: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
• Έως 32 slave συνδέσεις TCP για το master, έως 32 TCP συνδέσεις για το slave

Λειτουργίες εργασίας

• RTU Master
• RTU Slave
• Master ASCII
• Σκλάβος ASCII

Σύνδεση σημάτων

RS232

• TxD
• RxD
• RTS
• CTS
• DTR
• DSR
• DCD
• GNDND

RS422

• Tx+
• Tx-
• Rx+
• Rx-
• GNDND

RS485 (4 καλώδια)

• Tx+
• Tx-
• Rx+
• Rx-
• GNDND

RS485 (2 καλώδια)

• Δεδομένα Α (+)
• Δεδομένα Β (-
• GNDND

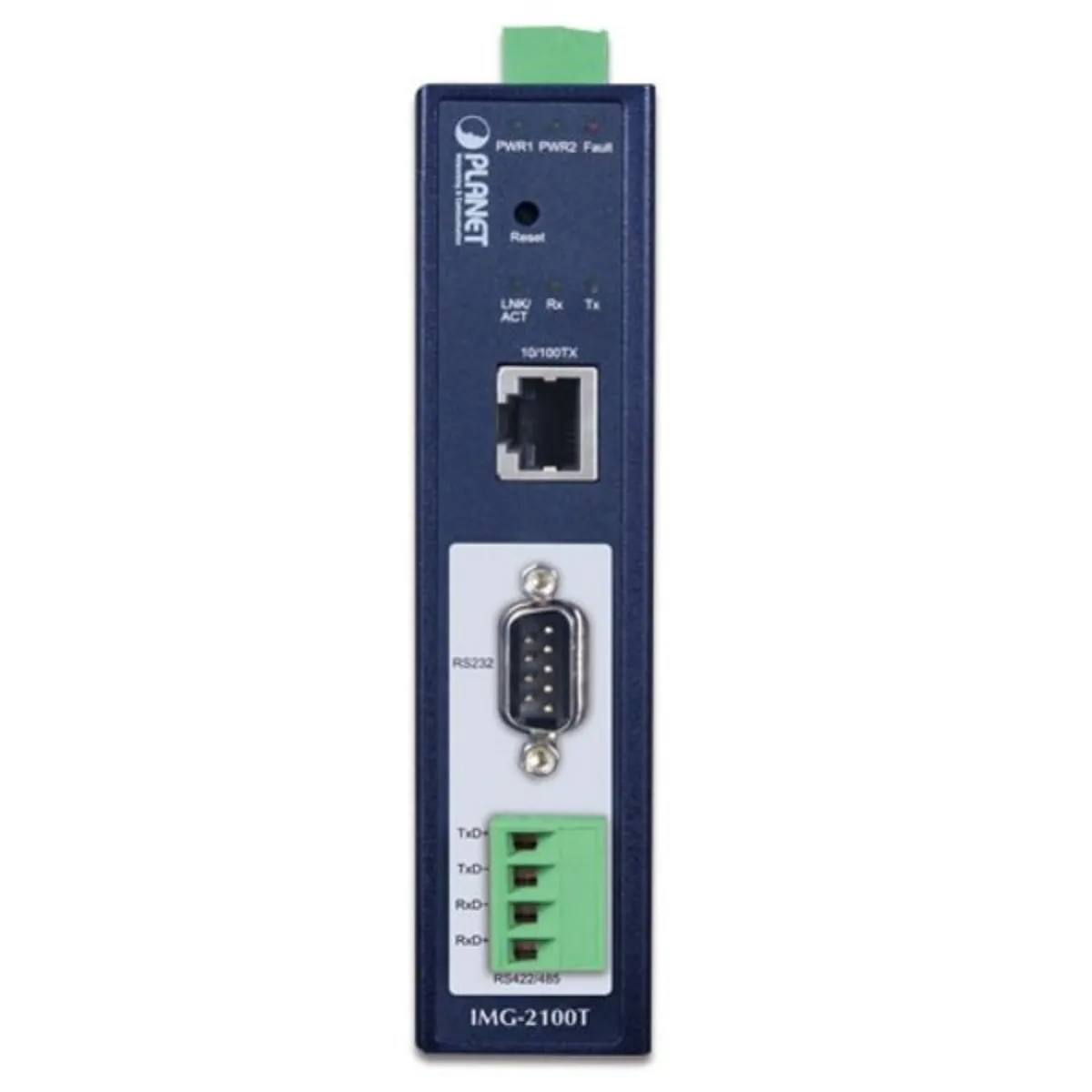

Θύρες

• 1 x RJ-45 10/100Base-TX
• 1 x σειριακή θύρα COM (τύπου DB-9) (RS-232)
• 1 x μπλοκ ακροδεκτών 4 ακίδων (RS-422/485

Υποστήριξη MODBUS: ναι

Κάλυμμα

• IP30
• εξολοκλήρου μεταλλικό ντουλάπι

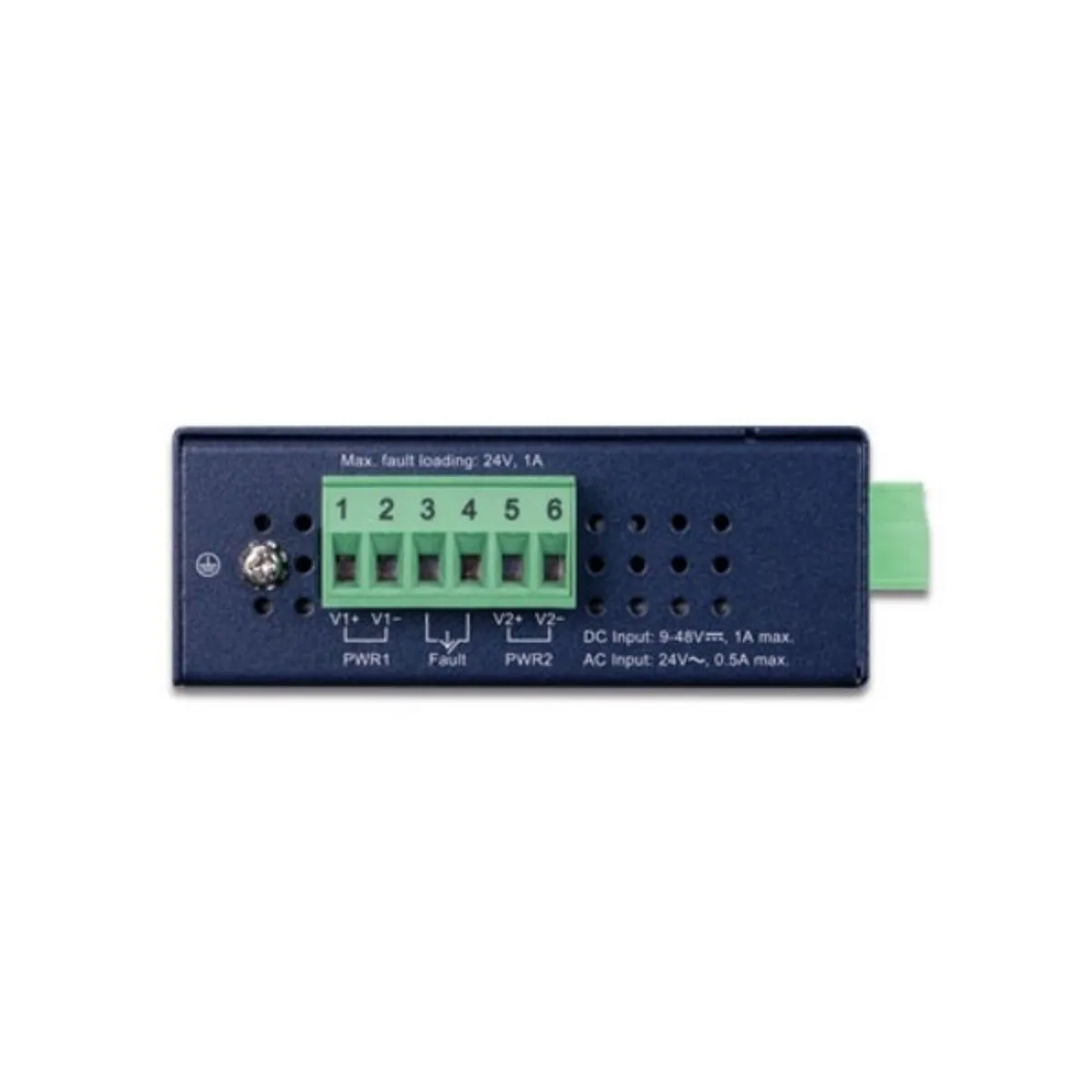

Παροχή ηλεκτρικού ρεύματος

• Εξωτερική πηγή ρεύματος DC 9-48 V ή AC 24 V
• περιττή παροχή ρεύματος
• κατανάλωση ρεύματος έως 3,84 W (η πηγή δεν περιλαμβάνεται στη συσκευασία)

ΠΡΟΣΤΑΣΙΑ

• προστασία από υπερτάσεις έως 2 kV
• ESD έως 6 kV

Θερμοκρασία λειτουργίας

• -40 έως +75 °C
• υγρασία έως 95%

Διαστάσεις: 135 x 87,5 x 32 mm

Βάρος: 392 g

Βιομηχανικά ακίνητα

• η συσκευή είναι ανθεκτική σε πτώση (IEC-60068-2-32) από ύψος 75 cm σε όλα τα μέρη κρούσης
• η συσκευή είναι ανθεκτική στους κραδασμούς (IEC-60068-2-6)
• η συσκευή είναι ανθεκτική στην υπερφόρτωση βραχυπρόθεσμη επιτάχυνση 50 g, μακροπρόθεσμη 4 g, (IEC-60068-2-27)
• ηλεκτρική ασφάλεια κατά CE EN-60950

Ηλεκτρονική συμβατότητα EMC (EMI)

• ČSN EN 55032:2015+AC 2016 - Ηλεκτρομαγνητική συμβατότητα συσκευών πολυμέσων

Απαιτήσεις ανοσίας EMC (EMS)

• ČSN EN 55024 A1:2015 - Εξοπλισμός τεχνολογίας πληροφοριών
• ČSN EN 55035:2017 - Ηλεκτρομαγνητική συμβατότητα συσκευών πολυμέσων
• ČSN EN 61000-4-2:2008 - ESD ηλεκτροστατικής εκφόρτισης
• ČSN EN 61000-4-3 A2:2010 - Ακτινοβολούμενο ηλεκτρομαγνητικό πεδίο υψηλής συχνότητας
• ČSN EN 61000-4-4:2012 - Γρήγορες ηλεκτρικές μεταβάσεις/ομάδες παλμών EFT
• ČSN EN 61000-4-5:2014 - Κρουστική ώθηση και υπέρταση
• ČSN EN 61000-4-6:2013 - Αντίσταση σε παρεμβολές που διαδίδεται μέσω αγωγιμότητας, που προκαλείται από πεδία υψηλής συχνότητας
• ČSN EN 61000-4-8:2009 - Μαγνητικό πεδίο συχνότητας δικτύου
• ČSN EN 61000-4-11:2004 - Βραχυπρόθεσμες πτώσεις τάσης, σύντομες διακοπές και αργές αλλαγές τάσης
