TINYCONTROL komplekt LAN-kontrolleriga v3 3-faasilise tarbimise mõõtmiseks

Tinycontrol LAN-MOD-3F

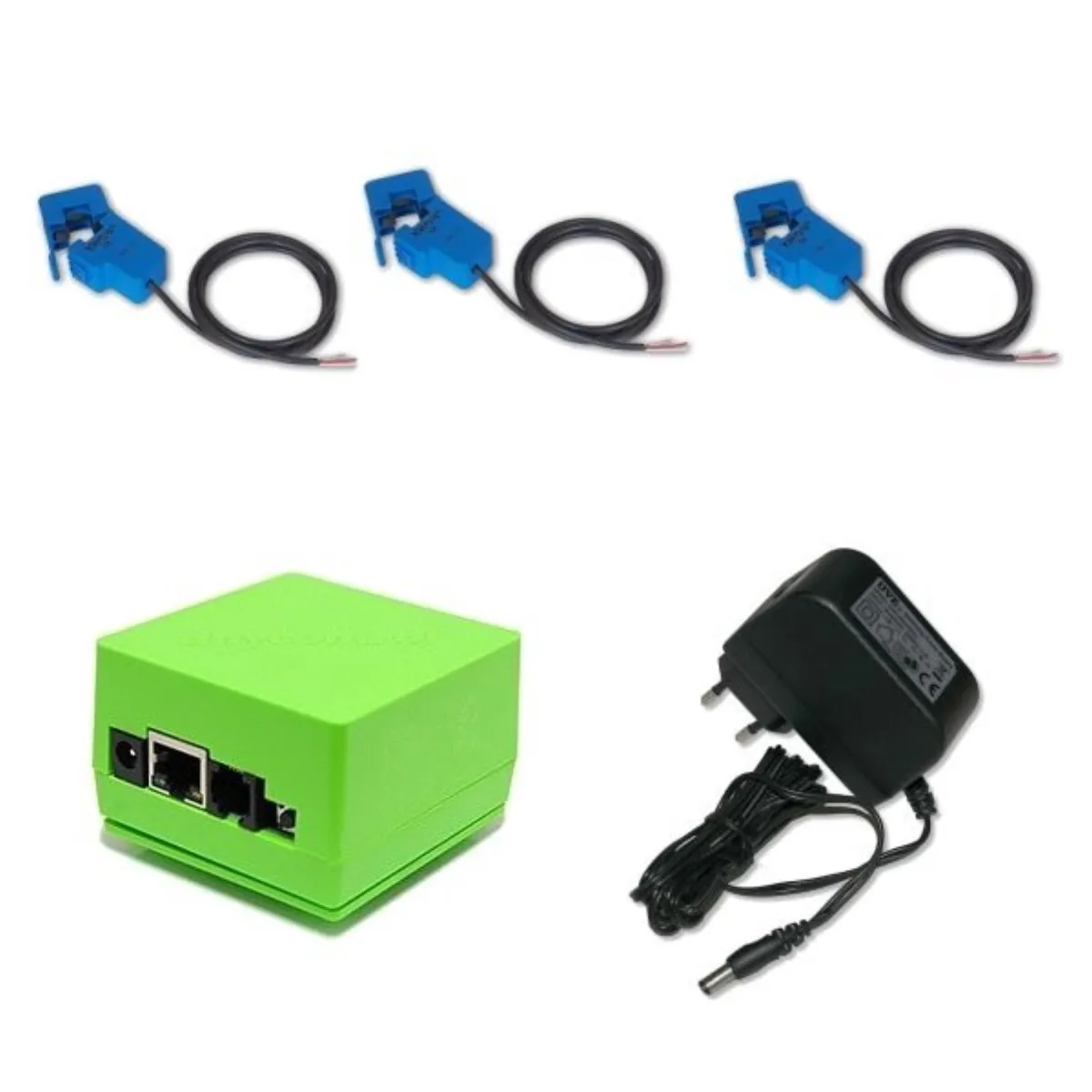

Komplekti kuulub LAN-kontroller, toiteallikas ja 3-voolulised mitteinvasiivsed andurid võimsuse ja tarbimise mõõtmiseks 3-faasilisel toiteallikal. Väärtusi saab lugeda Interneti ja Androidi rakenduse kaudu.

LAN-kontroller on nutiseade, mis võimaldab ühendada palju andureid. Lisaks on võimalik seda täiendada GSM-mooduliga ja saata väärtusi või väärtuste muutusi SMS-iga. Tänu MQTT-suhtluse toele LAN-i kaudu pole see aga vajalik ning Android-süsteemiga saate vaadata tarbimisgraafikuid Interneti kaudu ja hetkeväärtusi ka mobiilirakenduse kaudu. . Kaasas on kvaliteetne 24V, 0,8A toiteallikas.

Mõõtmisi kaasasolevate vooluandurite kaudu tuleb teha ainult ühel juhil, mitte kogu kaablil, kus vool liigub mõlemas suunas.

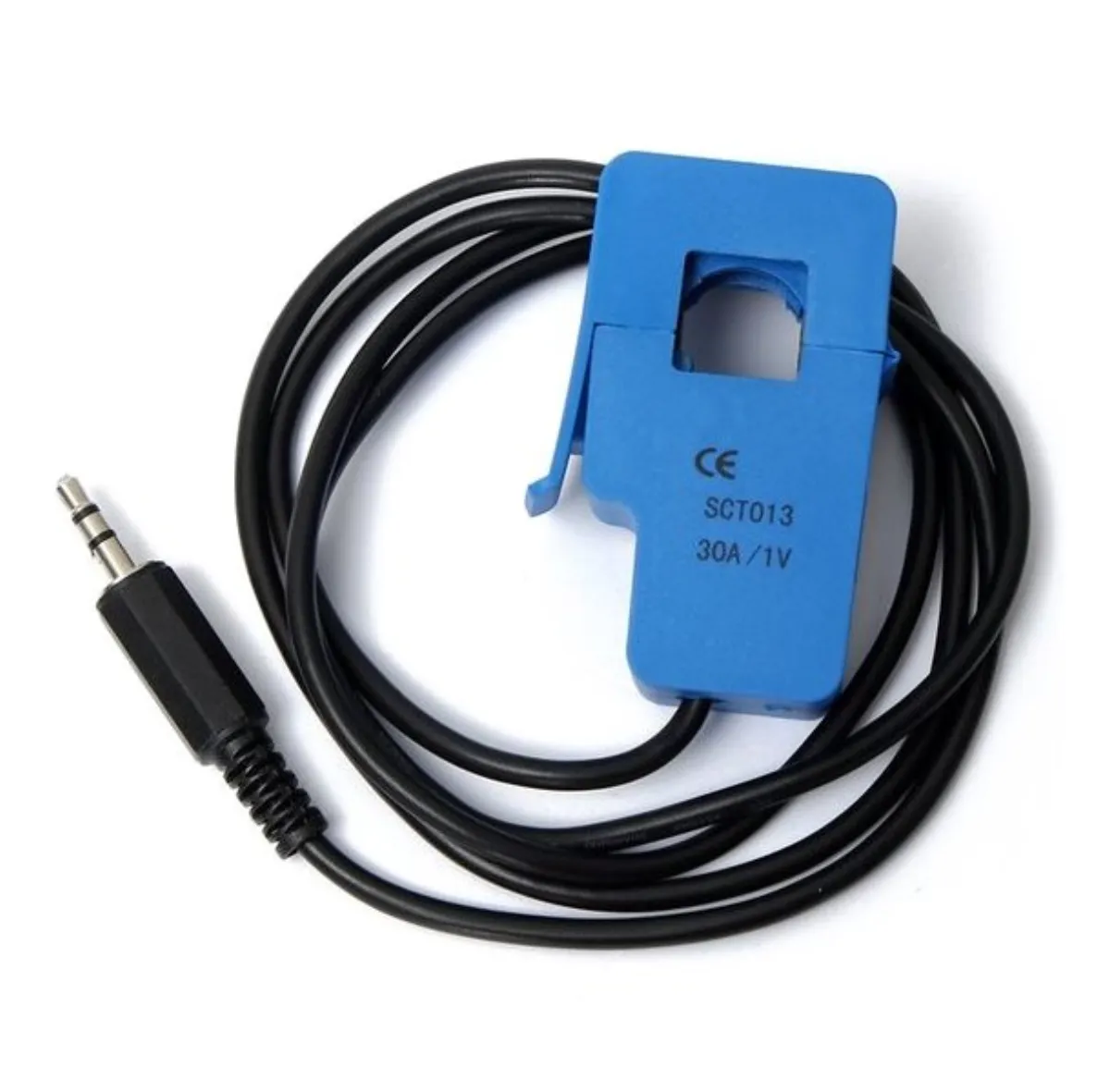

Andurid ühendatakse nende sisendite jaoks sisenditega INPA1-4 ja GND. Need on kaasas 3,5 mm jack-pistikuga (isane), mille saab lõigata vajaliku pikkusega või 3,5 mm jack-pistiku (emane) saab ühendada LAN-kontrolleriga koos juhtmestikuga, vt fotosid.

Anduri tehnilised andmed

Vahelduvvoolu vahemik: 0-3

Mõõdetud juhtme maksimaalne läbimõõt: 12 mm

Sisseehitatud diskreetitakisti: 62 oomi

Vahelduv väljundpinge: 0-1 V AC

Kaabli pikkus: 1 m

Kaal: 45 g

Lisateave LAN-draiveri kohta

Lisaks on võimalik mis tahes anduri tingimuste täitmiseks programmeerida sündmusi ja asjakohaseid toiminguid. Paljude rakenduste jaoks võib sobida planeerija, mis võimaldab seadet sisse/välja lülitada kindlal ajal või teatud aja jooksul. Valgustuse või elektrimootori juhtimiseks on ka PWM-väljund.

Peamised muudatused võrreldes versiooniga V2

• uued analoogsisendid, nt voolu mõõtmiseks voolutrafo abil
• UART-liides väliste moodulite (ZigBee, Wi-Fi, Z-wave, LoRaWAN, SigFox jne) ühendamiseks
• Mitme sisendi oleku kombineerimine väljundvastusega
• Kaasaegne konfiguratsioonikeskkond

Kasutusnäited

• Automaatne kütte juhtimine, kui temperatuur langeb või tõuseb väljaspool seatud piiri.
• Lülitage sisse/välja tuled või muud seadmed
• Niisutuskontroll/üleujutuse tuvastamine
• Turvalisus, mis põhineb PIR-anduril või ukse/akna avanemise tuvastamisel

Põhifunktsioonid

• 4 lülitatava võimendusega analoogsisendit - Pinge mõõtmine 1 mV kuni 33 V, alalisvool, vahelduvvool (lisandurid), termopaarid, kaugusandurid, fototakistid valgustuse mõõtmiseks ja palju muud. (12-bitine konverter)
• 2 analoogsisendit kuni 3,3 V - alalispinge ja voolu mõõtmiseks (mõeldud anduritele)
• 1 juhe ja I2C sisend - 6x DS18B20 temperatuuriandur ja 2x I2C andur, nt AM2320
• 4 loogilist sisendit
• 1 relee (NC, NO, C)
• 1 transistori väljund, annab väljundis toitepinge kuni 1 A voolutarbega seadmete juhtimiseks
• 4 transistori (OC) väljundit releede lülitamiseks
• 4 PWM väljundit
• UART-liides välisseadmetega suhtlemiseks jadapordi kaudu
• Koostöö sidemoodulitega, nagu LoRa, GSM ja paljud teised
• Temperatuuri ja toitepinge mõõtmine plaadil
• Kaasaegne ja mugav veebiliides, java-skripti tugi
• Võimalus oma veebisaiti üles laadida
• Võimalus seadistada oma paneel, laadida üles oma seadete taust ja kuvada vajalikke andmeid või nuppe
• Logige sisse administraatorina - seadistamine või kasutajana - vaadake olekuid
• Loogilised JA, VÕI, NAND, NOR, XOR operatsioonid sisendite ja sündmustega
• SNMP, HTTP GET/POST, MQTT
• Väljundpuldi seade

Toitepinge: 8-5

Võimsus: 1 W

PoE

• jah
• passiivne

Liides: Ethernet 10 Mbps

Relee

• 10 A
• 125V AC

Töötemperatuur: -20 kuni +85 °C

Mõõdud: 67 x 57 x 48 mm

Kaal: 45 g

LAN-kontroller on varustatud paigalduskarbiga DIN-liistul

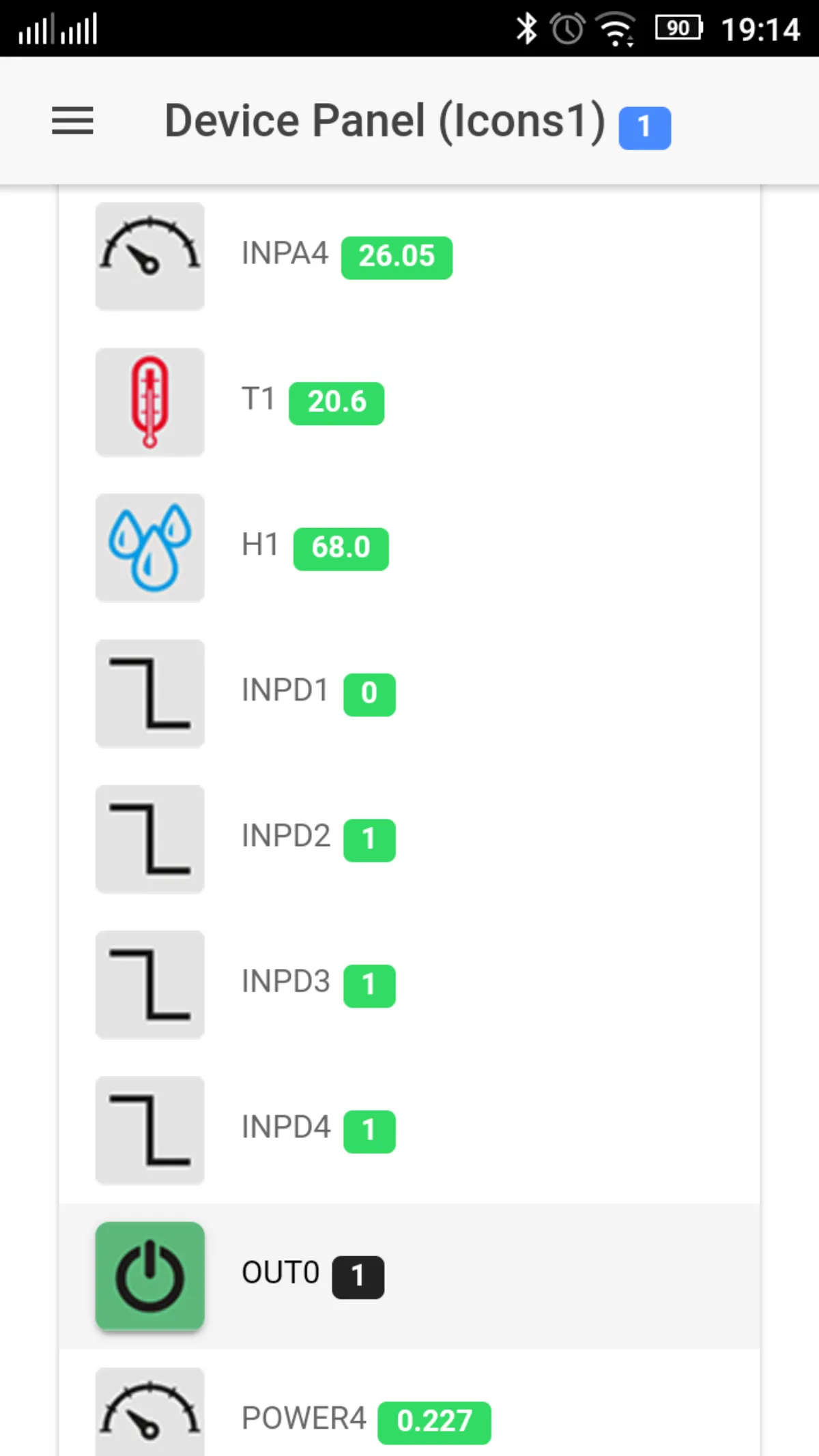

Tootja pakub MQTT pilveteenust oleku kuvamiseks ja juhtimiseks Interneti kaudu. Tänu sellele teenusele saab väljundeid vahetada või kontrolleri LAN-i olekut jälgida kohalikus võrgus ilma marsruutimise seadistusteta, kuid teenuse toimimist ei saa garanteerida. MQTT teenuse kasutamise korral saab kasutada ka mobiilirakendust, vt allolevaid seotud dokumente. See on saadaval Android-seadmetele ja võimaldab teil oma telefoni kaudu hõlpsalt väljundeid juhtida ning sisendite olekut ja väärtusi jälgida.
