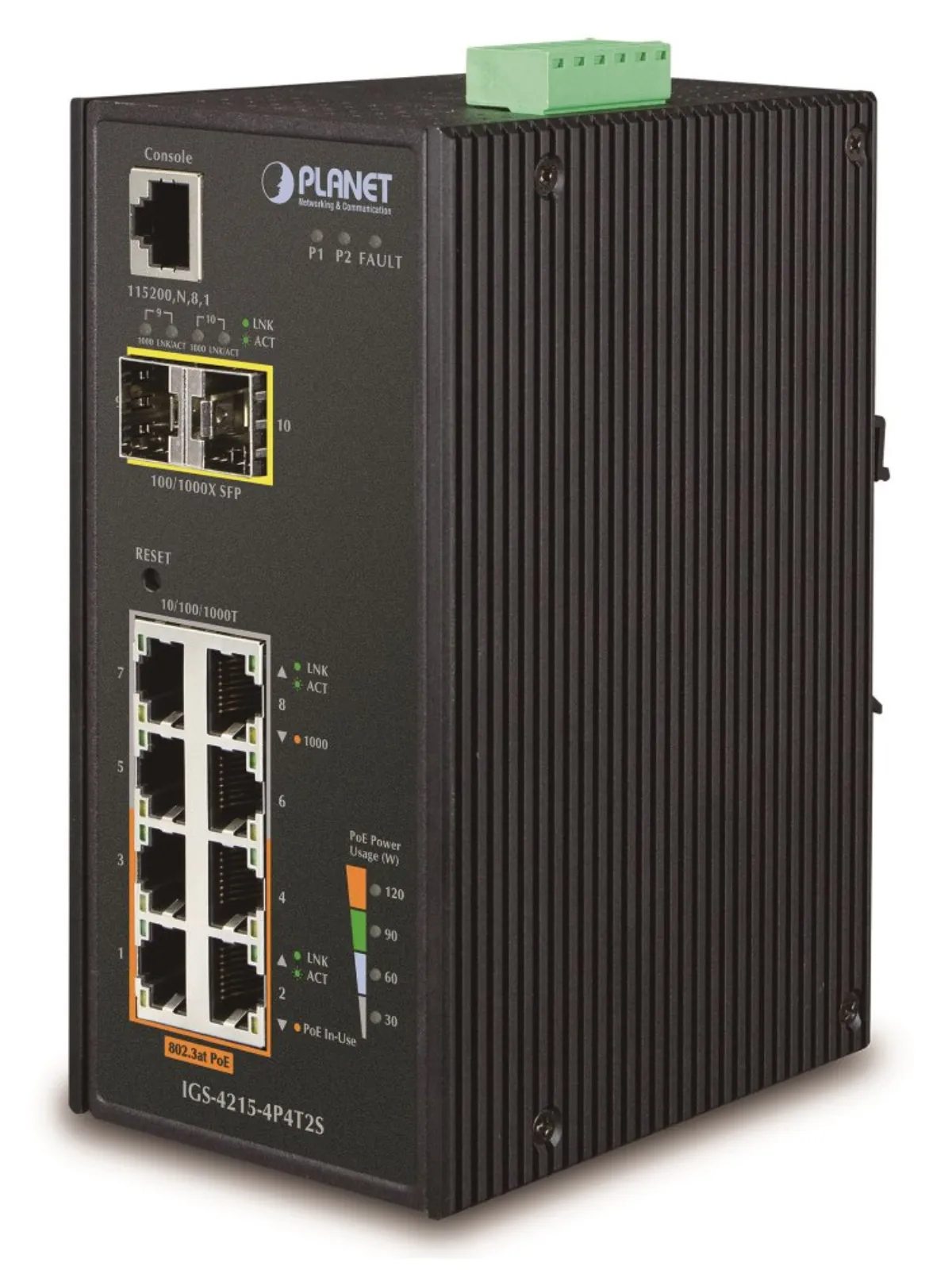

PLANET IGS-4215-4P4T2S
Teollinen hallittava PoE-kytkin 8x 10/100/1000Base-T, joista 4x PoE IEEE 802.3af -suuttimet, teho jopa 140 W; 2x SFP 100/1000Base-X (DDM-diagnostiikka). Tuki IPv4/IPv6, Web/SNMPv3-hallinta, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-linkkien yhdistäminen, Port shaper, QoS, DHCP-snooping, LLDP, IGMPv3. Hälytyslähtö vikatilanteessa, ESD-suojaus, IP30-suojaus, alumiinikotelo, käyttölämpötila -40-75°C. Asennus DIN-kiskoon tai suoraan seinään.
Teollisuuden Ethernet-kytkimet on tarkoitettu vaativiin käyttöolosuhteisiin, joissa on laaja työlämpötila-alue, epävarma virransyöttö ja toistuvia iskuja. Sarjan kytkimien laajennettu lämpötila-alue. IGS-sarjan kytkimet on helppo asentaa tavalliselle DIN-kiskolle tai suoraan seinälle ja mahdollistavat tunnetun Ethernet-tekniikan käyttöönoton myös teollisuusympäristössä. Ne soveltuvat myös asennettavaksi ulkokaappiin, joissa käyttölämpötiloissa on suuria vaihteluita (tyypillisesti langattomat ja MAN ISP -sovellukset). PoE-kytkimenä se mahdollistaa jopa 4 päätelaitteen suoran virransyötön IEEE 802.3at -standardin mukaisesti, mikä tekee siitä ihanteellisen elementin sovelluksiin, joissa on rajoitetut virransyöttömahdollisuudet.
Portit
- 8 x RJ-45 10/100/1000BASE-T
- 2 x SFP 1000BASE-SX/LX/BX
- 1 x RJ-45 (RS232) sarjakonsoliportti
Muisti
- 8k MAC-osoitetta
- puskuri 4,1 Mb
Suorituskyky
- 20 Gbps väylä
- Toimintanopeus 14,8 Mpps (64B)
Lähetystuki: JumboFrame 10K
IP-protokollan versio
- IPv4
- IPv6
Toteutus
- DIN-kisko
- seinällä
Virtalähde
- Redundantti DC 48-56V lähde
- liitäntä mahdollista kahdesta eri lähteestä (ei sisälly pakkaukseen)
- kokonaisteho jopa 153W
Suojaus
- ESD 6kV asti
- hälytysreleen kytkentä (24V/1A) ensiövirran katketessa
- suoja napaisuuden vaihtoa vastaan
- virtalähdeliitäntä liitinkortissa
- sijainti pohjapaneelissa (ei häiritse seinäkiinnitystä)
Käyttölämpötila
- \ -40 °C - 75 °C
- kosteus jopa 95%
Mitat: 161 x 107 x 72 mm
Paino: 1004g
Hallintotoiminnot
Hallinto
- konsoli RJ-45:n kautta
- Telnet
- Verkko
- SNMP SSH/SSL
- SNMP v1
- v2c
- v
Kulunvalvonta
- IP- ja MAC-pohjainen ACL-protokolla
- 256 sääntöä
ACL-suodatin ja liimaus
- IP ACL, liikenteen suodatus IP-osoitteen, protokollan, portin mukaan
- MAC ACL, liikenteen suodatus MAC-osoitteen, VLAN ID:n ja prioriteettilippujen yhdistelmien mukaan QoS-liikenteen priorisointi: 8 tasoa, liikenteen priorisointi portin mukaan, DSCP/IP tai 802.1p
Port shaper asetukset välillä 500kb - 1000Mb
VLAN-tuki
- IEEE 802.1Q
- Jopa 256 VLAN-ryhmää, jopa 4094 VLAN ID:tä
- Q-in-Q-tunnelointi
- Voice VLAN
- Protokolla VLAN
- Yksityinen VLAN
- GVRP
- VLAN-verkkojen hallinta Spanning Tree Protocol:
- STP-protokolla, IEEE 802.1d Spanning Tree -protokolla
- RSTP-protokolla, IEEE 802.1w Rapid Spanning Tree -protokolla MSTP-protokolla, IEEE 802.1s Multiple Spanning Tree -protokolla Portin peilaus: RX, TX, RX+TX, useita portteja yhteen
Rivien yhdistäminen
- IEEE 802.3ad LACP
- 4 porttia 4 ryhmässä
Multicast IGMP
- IGMP v2/v3
- jopa 256 ryhmää
- IGMP-kyselytilan tuki
Kytkettyjen laitteiden todennus
- IEEE 802.1x (RADIUS) - IP+MAC-sidos
- VLAN + MAC-sidos
DHCP Snooping: kyllä (estää vieraat DHCP-palvelimet)
LLDP: kyllä (liitettyjen laitteiden tyypin automaattinen tunnistus)
Kaapelointidiagnostiikka: kyllä
POE-toiminto
Kokonaisteho
- 144W
- IEEE 802.3af
- IEEE 802.3a
Suuttimien lukumäärä: 4 x enintään 36 W
Tehotyyppi: Pääteväli
Lisäominaisuudet
- integroitu ajastin sähkökäyttöisten pääteelementtien suunniteltua sammuttamista varten
- Tehokäyttöisten laitteiden toiminnan havaitseminen ICMP:n avulla, jos vastausta ei tule, se voidaan käynnistää uudelleen irrottamalla virtalähde
Teollisuuskiinteistöt
- laite kestää putoamisen (IEC-60068-2-32) 75 cm:n korkeudelta kaikkiin törmäysosiin
- laite kestää tärinää (IEC-60068-2-6)
- laite kestää ylikuormitusta lyhytaikaista kiihtyvyyttä 50g, pitkäaikaista 4g, (IEC-60068-2-27)
- sähköturvallisuus CE EN-60950 mukaisesti
EMC Electronic Compatibility (EMI)
- ČSN EN 55032:2015+AC 2016 - Multimedialaitteiden sähkömagneettinen yhteensopivuus
EMC-sietovaatimukset (EMS)
- ČSN EN 55024 A1:2015 - Tietotekniikkalaitteet
- ČSN EN 55035:2017 - Multimedialaitteiden sähkömagneettinen yhteensopivuus
- ČSN EN 61000-4-2:2008 - Sähköstaattinen purkaus ESD
- ČSN EN 61000-4-3 A2:2010 - Säteilevä suurtaajuinen sähkömagneettinen kenttä
- ČSN EN 61000-4-4:2012 - Nopeat sähköiset transientit / EFT-impulssiryhmät
- ČSN EN 61000-4-5:2014 - Iskupulssi ja ylijännite
- ČSN EN 61000-4-6:2013 - Korkeataajuisten kenttien indusoimien johtumisen aiheuttamien häiriöiden vastustuskyky
- ČSN EN 61000-4-8:2009 - Verkkotaajuuden magneettikenttä
- ČSN EN 61000-4-11:2004 - Lyhytaikaiset jännitehäviöt, lyhyet katkokset ja hitaat jännitteen muutokset
Otsikko | Arvo | |
---|---|---|
Väri | musta | |
Tulojännite [V] | 48 - 56 (DC) | |
Ulottuvuus [mm] | 161 × 107 × 72 mm | |
MODBUS-tuki | Ei | |
Porttien kokonaismäärä | 10 | |
LAN | Joo | |
Vakio | 802.3at | |
Sisäkäyttöön | Joo | |
Laitteen virtalähde | tarpeeton | |
OSI-kerros | L2+L4 | |
PoE-lähtö | 802.3af/at | |
Portin nopeus | 1 Gb/s | |
PoE-ominaisuudet | aikatauluttaja | |
SPF-luku | 2 | |
Väylän kapasiteetti (GBps) [Gbps] | 20 | |
PoE-lähtömäärä | 4 | |
Design | DIN-kisko | |
PoE-porttien määrä | 4 |
