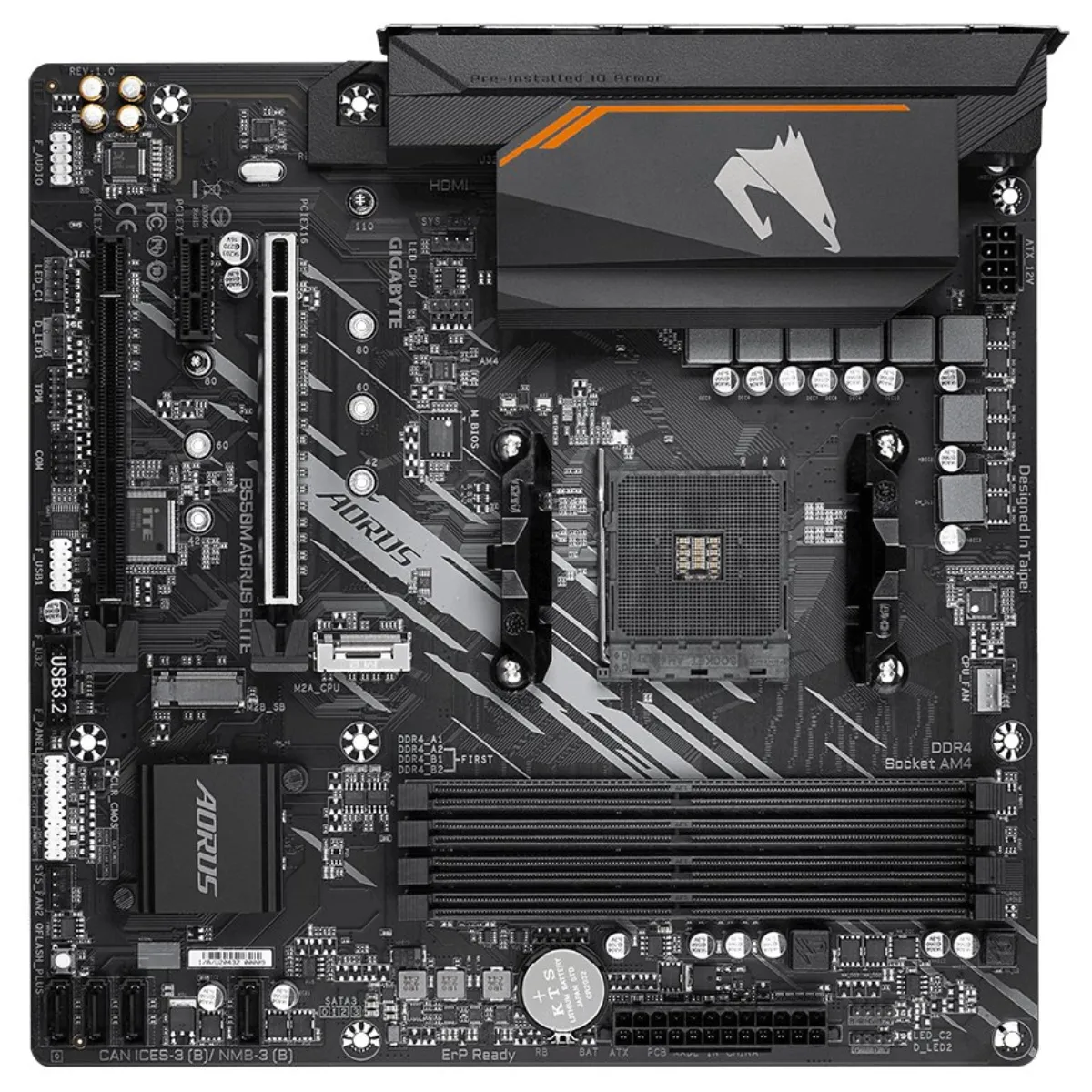

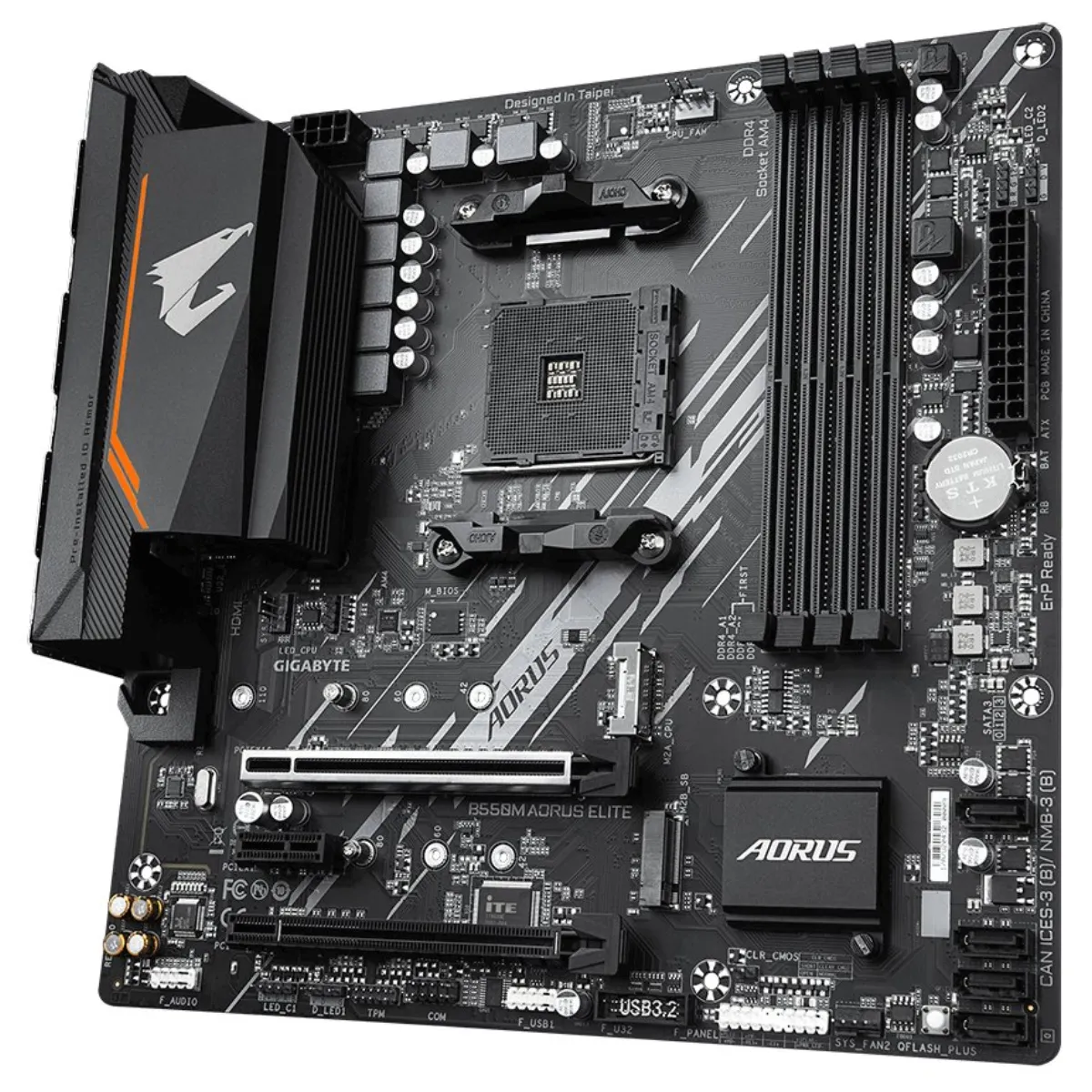

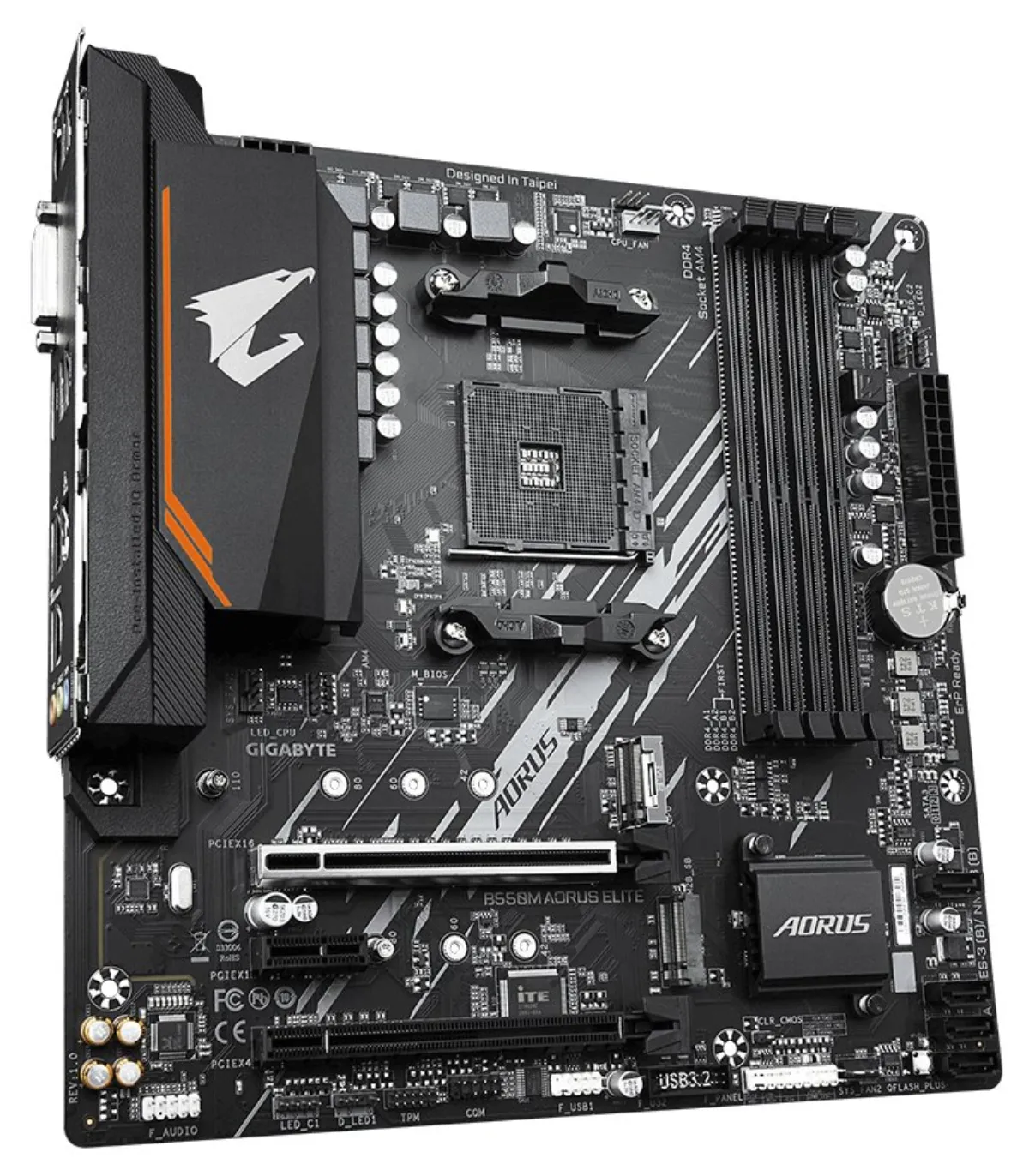

GIGABYTE B550M AORUS ELITE AMD B550 AM4 4x DDR4 2x M.2 DVI-D HDMI mATX

GIGABYTE B550M AORUS ELITE rév. 1.3

La carte est équipée de sorties graphiques à utiliser avec des processeurs dotés d'un cœur graphique intégré. La carte mère ne contient pas de carte graphique et sans l'utilisation d'un processeur correspondant, ces sorties seront non fonctionnelles.

CPU

• Prise en charge des processeurs AMD Ryzen 3000/5000 et 4000/5000 G-series (socket AM4)

Jeu de puces

• AMD B550

Mémoire

• 4x emplacement mémoire DDR4, prend en charge jusqu'à 128 Go
• Prise en charge DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 ( OC) )/ 3 400 (OC)/ 3 200/ 2 933/ 2 667/ 2 400/ 2 133 MHz
• Prise en charge DIMM non ECC, sans tampon, 1Rx8/2Rx8/1Rx16
• Prise en charge ECC DIMM, sans tampon, 1Rx8/2Rx8
• Prise en charge du profil de mémoire extrême (XMP)
• Architecture mémoire double canal

Machines à sous

• 1x emplacement PCIe 4.0 x16
• Le processeur Ryzen 5000G/4000G prend en charge PCIe 3.0
• 1x emplacement PCIe 3.0 x16 (prend en charge le mode x4)
• 1x emplacement PCIe 3.0 x1

Conception graphique

• Les sorties graphiques de la carte ne sont fonctionnelles que lorsqu'elles sont utilisées avec des processeurs AMD Ryzen avec une carte graphique Radeon Vega intégrée.
• 1x port DVI-D, prenant en charge une résolution maximale de 1920 x 1200 à 60 Hz
• 1x port HDMI, prenant en charge une résolution maximale de 4096 x 2160 à 60 Hz

Référentiel

• 1x slot M.2, M Key, pour unités de type 2242/2260/2280/22110 (mode SATA et PCIe 4.0 x4/x2)
• Le processeur Ryzen 5000G/4000G prend en charge les modes SATA et PCIe 3.0 x4/x2
• 1x slot M.2, M Key, pour unités de type 2242/2260/2280 (mode SATA et PCIe 3.0 x2)
• 4x SATA 6 Go/s
• Prise en charge RAID 0, RAID 1 et RAID 10

USB

• 2x ports USB 3.2 Gen1 (USB 3.0) disponibles via un connecteur USB interne
• 6x port USB 2.0 (4 ports sur le panneau arrière, 2 ports disponibles via le connecteur USB interne)
• 4x ports USB 3.2 Gen1 (USB 3.0) sur le panneau arrière

L'audio

• Codec audio Realtek
• Audio haute définition 2/4/5.1/7.1 canaux

DE DERRIÈRE

• 1x contrôleur LAN Gigabit Realtek

Connecteurs internes

• 1x connecteur d'alimentation principal ATX 24 broches
• 1x connecteur d'alimentation ATX 12V 8 broches
• 2x emplacement M.2, clé M
• 4x connecteur SATA 6Gb/s
• 1x connecteur pour ventilateur CPU
• 2x connecteurs pour ventilateur système
• 1x connecteur de bande LED pour refroidisseur de processeur/bande LED RVB
• 2x connecteurs de bande LED adressables
• 2x connecteurs de bande LED RVB
• 1x connecteur panneau avant
• 1x connecteur audio en façade
• 1x connecteur USB 3.2 Gen1 (USB 3.0) (prend en charge 2x ports USB 3.2 Gen1)
• 1x connecteur USB 2.0 (prend en charge 2x ports USB 2.0)
• 1x connecteur TPM 2x6 broches (uniquement pour le module GC-TPM2.0 _S)
• 1x connecteur de port série
• 1x bouton Q-Flash Plus
• 1x cavalier CMOS clair

Connecteurs du panneau arrière

• 1x port combo clavier et souris PS/2
• 1x HDMI
• 1x DVI-D
• 4x USB 3.2 Gen1 (USB 3.0)
• 4x USB 2.0
• 1x RJ-45
• 3x prises audio

Dimensions

• 24,4 x 24,4 cm
• Format micro-ATX
