Planet IGS-5225-8P2T4S commutateur industriel L3 8x1 go 2x1 go SFP 2x2.5 go SFP 8x PoE 802.3at 240W double 48-54VDC -40 ~ 75 °C

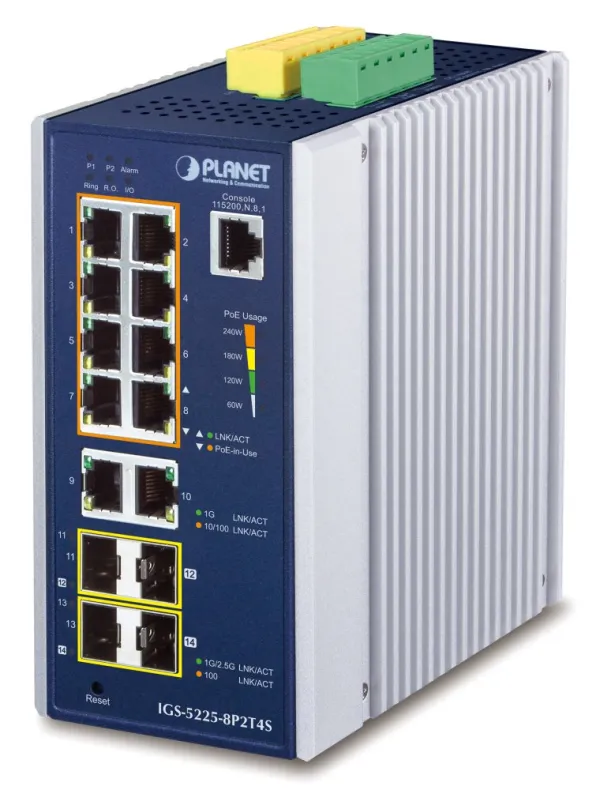

PLANÈTE IGS-5225-8P2T4S

Commutateur IPv4/IPv6 administrable avec fonctions de sécurité et prise en charge de PoE+ 8x 802.3at/af (36 W/port max., budget jusqu'à 240 W). 2x SFP 1G, 2x SFP 2,5G (1000/2500 Base-X, compatible avec 100 Base-X), 10x RJ-45 10/100/1000 Base-T, 1x série RJ-45 port (console RS-232) Double alimentation dans la gamme DC 48-56 V (recommandé au moins 51 V en cas d'utilisation de PoE), protection IP30, boîtier en aluminium, température de fonctionnement -40 à +75 °C , protection contre les surtensions ESD jusqu'à 6 kV, DI/DO (2x entrées numériques, 2x sorties numériques), 1x alarme (alimentation), montage sur rail DIN ou directement au mur.

Gestion Web/Telnet/SNMP(v1/v2c)/console, SSH v2, TLS v1.2, SNMP v3, routage statique L3 (L2+), VLAN, 802.1Q, filtre ACL, QoS, gestionnaire de bande passante, gestion selon filtres IP/MAC/Ethertype/protocol/VLAN/DSCP/802.1p, agrégation de lignes LACP, IGMP v1/v2/v3, 802.1x, RADIUS, TACACS+, Modbus TCP, ERPS Ring Data Recovery time <10 ms (ITU - T G.8032), prend en charge l'horloge transparente 1588 PTP v2, prend en charge ONVIF pour la coopération avec les appareils de vidéosurveillance IP.

La dernière version du commutateur offre de nouvelles fonctions de cybersécurité et grâce au protocole Modbus TCP/IP pris en charge, le commutateur peut être facilement intégré dans SCADA, HMI et d'autres systèmes. Les autres nouvelles fonctionnalités incluent le serveur DHCP, la détection de lien unidirectionnel (UDLD), le protocole d'enregistrement GARP VLAN (GVRP), la mise en miroir à distance et bien plus encore.

Les commutateurs pour Ethernet industriel sont conçus pour des conditions de fonctionnement exigeantes avec une large plage de températures de fonctionnement, une alimentation électrique incertaine et des chocs fréquents. Les commutateurs de la série IGS s'installent facilement sur un rail DIN standard ou directement au mur et permettent le déploiement de la technologie Ethernet bien connue même dans un environnement industriel. Ils conviennent également pour une installation dans des armoires extérieures présentant de grandes fluctuations de températures de fonctionnement (généralement des applications sans fil et MAN ISP).

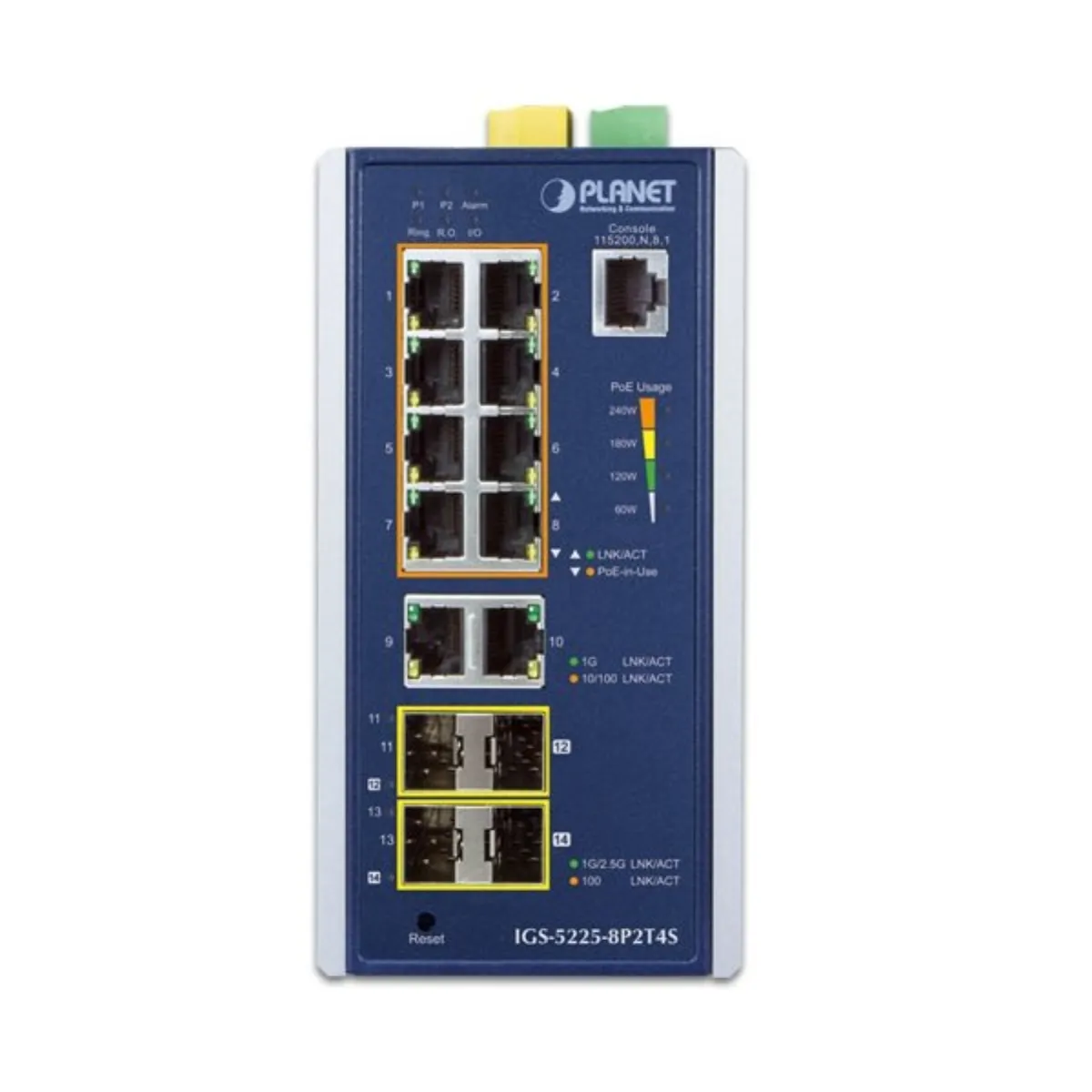

Ports

• 10x GbE RJ-45
• 2x SFP 1G
• 2x SFP 2,5G
• 1x port console série RJ-45

Mémoire

• 8 000 adresses MAC
• tampon 4 Mo

Débit

• Bus 34 Gbit/s
• opérationnel 25,3 Mpps (64B)

Prise en charge des transferts: JumboFrame 9 Ko

Version du protocole IP

• IPv4
• IPv6

Exécution

• Rail DIN
• sur le mur

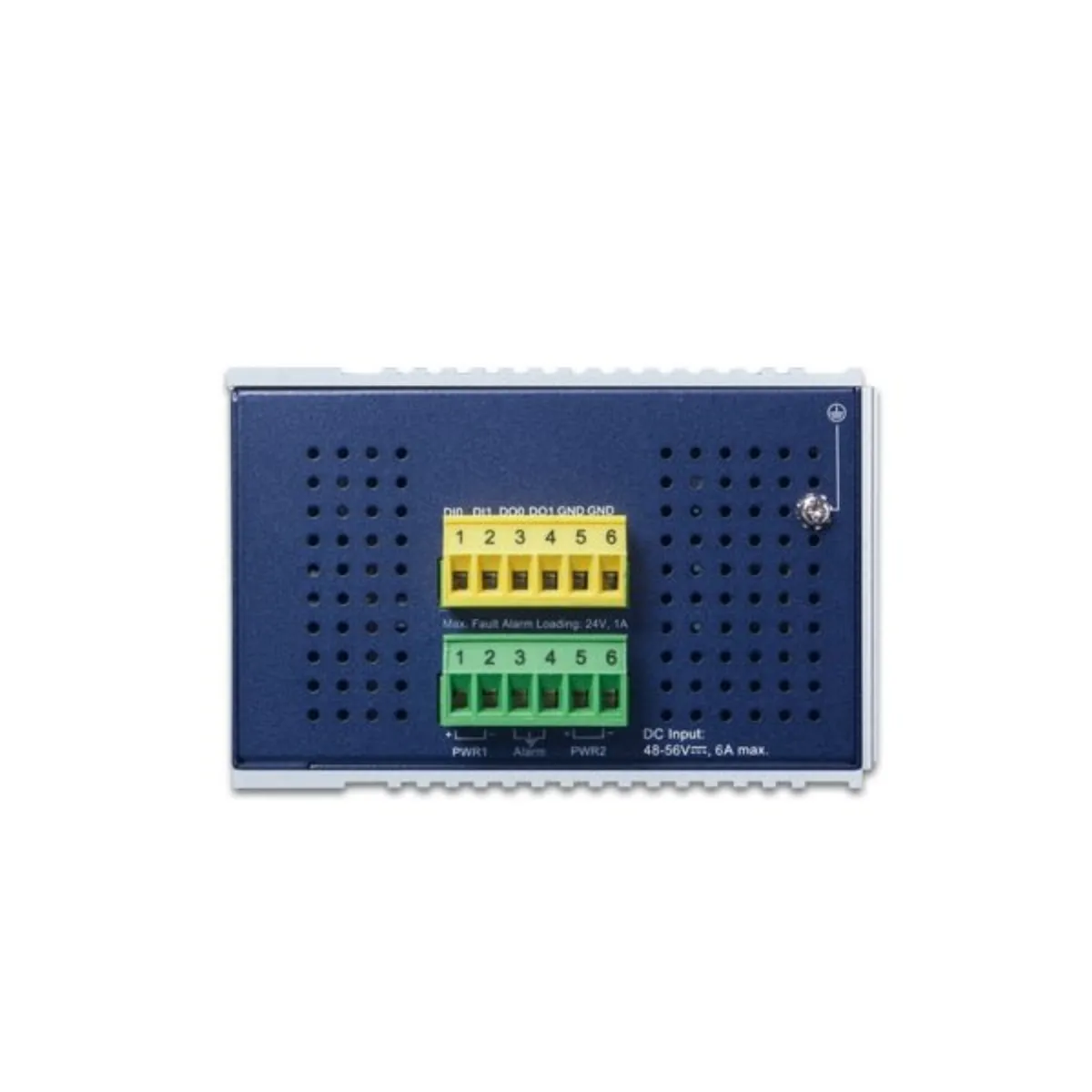

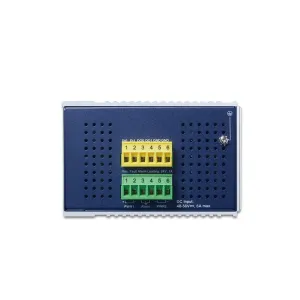

Source de courant

• redondant
• CC 48-56 V
• consommation électrique jusqu'à 7 W sans PoE (source non incluse dans le package)

Protection: ESD jusqu'à 6 kV CC

Température de fonctionnement

• -40 à +75 °C
• humidité jusqu'à 95%

Dimensions: 152 x 107,3 ​​x 76,8 mm

Poids: 1,1 kg

Administration

• console
• La toile
• Telnet
• Prise en charge SNMP v1/v2c + SSH v2
• TLSv1.2
• SNMP v3

Contrôle d'accès

• Protocole ACL basé sur IP/MAC/Ethertype/protocole/VLAN/DSCP/802.1p
• jusqu'à 256 règles

Routage statique L3

• 32 règles
• 8 interfaces VLAN

Filtre ACL et liaison

• IP ACL, filtrage du trafic en fonction de l'adresse IP et d'autres symptômes
• MAC ACL, filtrage du trafic selon l'adresse MAC et autres symptômes
• ACL selon Ethertype/protocole/VLAN/DSCP/802.1p

Priorisation du trafic QoS

• 8 niveaux
• priorisation du trafic par port
• DSCP/ToS en paquet IP
• Balises 802.1p ou 802.1Q (balise VLAN)

Prise en charge des VLAN

• IEEE 802.1Q
• jusqu'à 4 000 groupes VLAN, jusqu'à 4 094 ID VLAN
• Tunneling Q-in-Q (802.1ad)
• Bord VLAN privé (PVE)
• VLAN basé sur un protocole
• VLAN basé sur MAC
• Traduction VLAN
• VLAN voix
• MVR (enregistrement VLAN multidiffusion)
• GVRP

Protocole Spanning Tree

• Protocole STP, protocole Spanning Tree IEEE 802.1d
• Protocole RSTP, protocole Rapid Spanning Tree IEEE 802.1w
• Protocole MSTP, protocole Multiple Spanning Tree IEEE 802.1s

Mise en miroir des ports

• RX -Émission
• RX + TX
• plusieurs contre un

Agrégation de lignes

• IEEE 802.3ad LACP/tronc statique
• 6 groupes de 4 ports par groupe

IGMP multidiffusion

• IGMP v1/v2/v3
• jusqu'à 255 groupes
• Prise en charge du mode requêteur IGMP

Authentification des appareils connectés

• IEEE 802.1x
• RAYON
• MAC

DHCP Snooping: oui (blocage des serveurs DHCP étrangers)

LLDP: oui (détection automatique du type d'appareils connectés)

Diagnostic de câblage: oui (SFP-DDM - Digital Diagnostic Monitor)

Puissance totale

• max. 240 W (selon l'alimentation)
• IEEE 802.3at/a
• CC 52-56 V (802.3at)
• max. 36 W/port ; C.C 48-51 V (802.3af)
• max. 15,4 W/port

Nombre d'injecteurs: 8

Type de puissance: End-span

Fonctionnalités avancées

• Vérification PD Alive
• détection automatique des équipements alimentés
• planificateur intégré pour l'arrêt programmé des éléments terminaux alimentés
• Surveillance et gestion PoE
• Mode d'extension PoE
