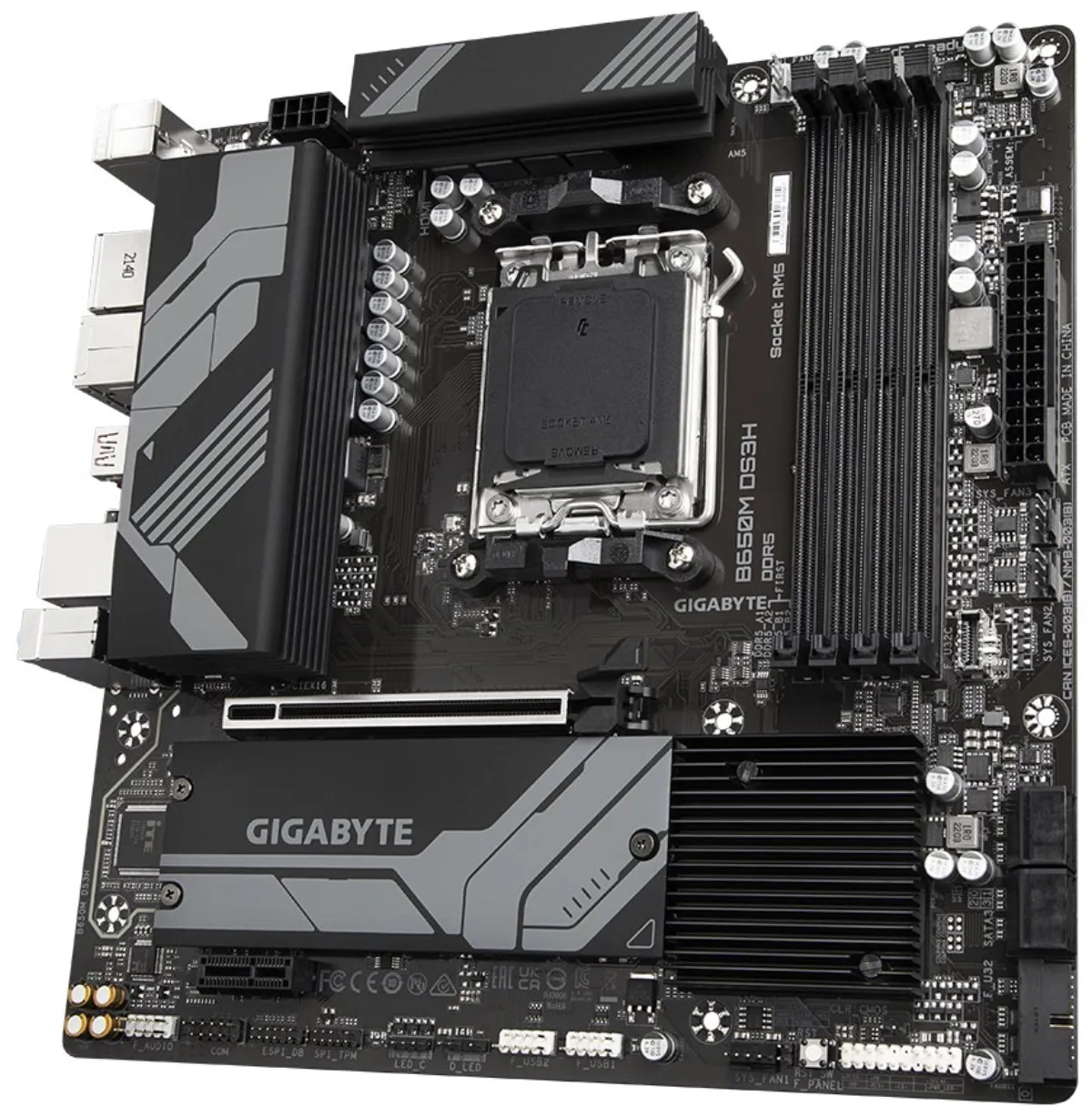

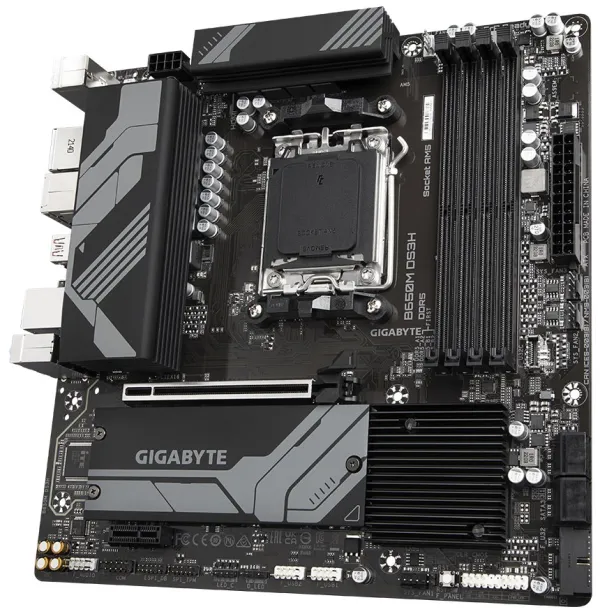

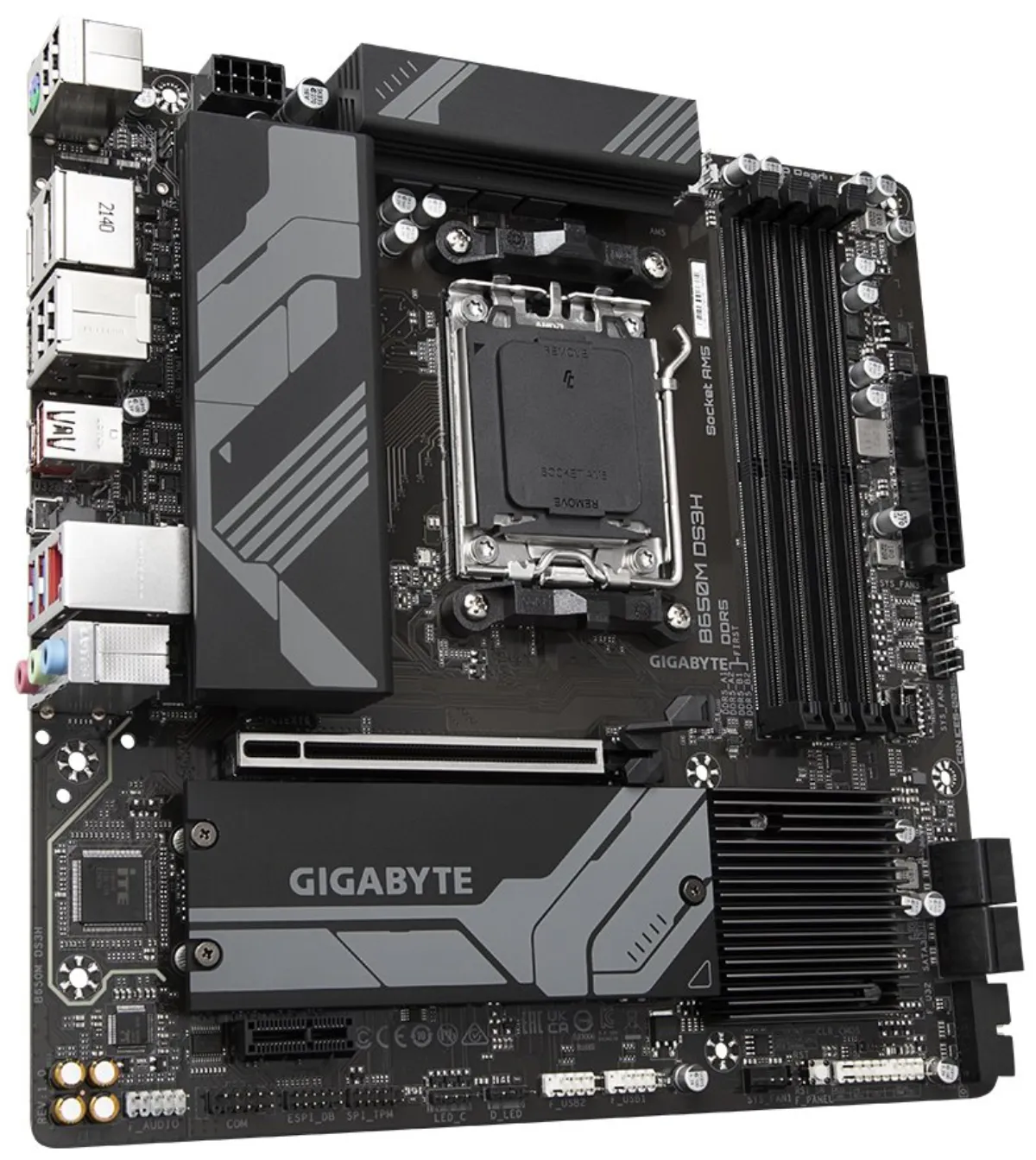

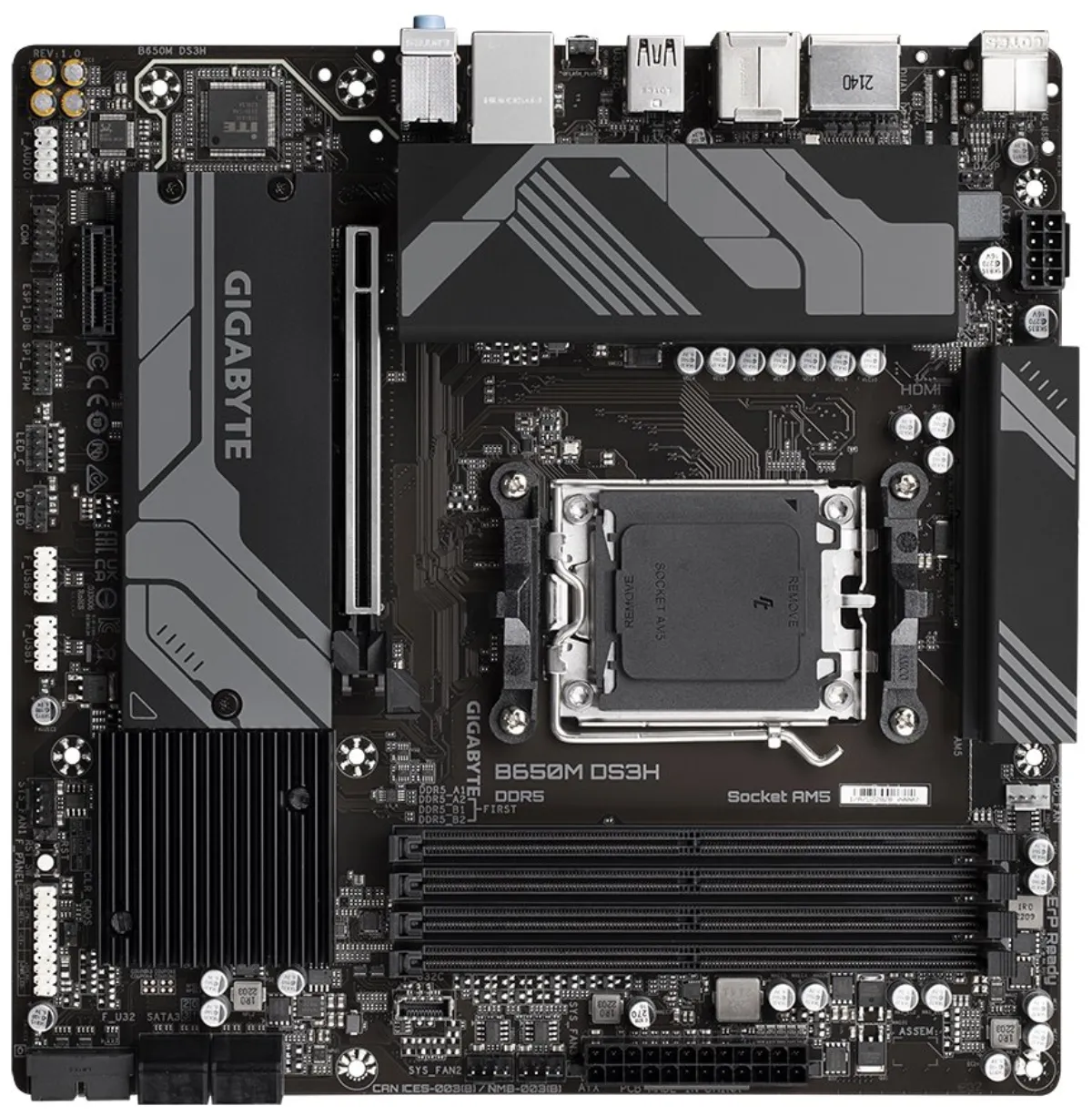

GIGABYTE B650M DS3H AMD B650 AM5 4x DDR5 2x M.2 USB-C HDMI 2x DP mATX

GIGABYTE B650M DS3H

La scheda è dotata di uscite grafiche da utilizzare con processori con core grafico integrato. La scheda madre non contiene una scheda grafica e senza l'uso del processore corrispondente queste uscite non funzioneranno.

PROCESSORE

• Supporto per processori AMD Ryzen serie 7000 (socket AM5)

Chipset

• AMD B650

Memoria

• 4 slot di memoria DDR5, supportano fino a 128 GB
• Supporta DDR5 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800 MHz
• Architettura di memoria a doppio canale
• Supporta non ECC, senza buffer, 1Rx8/2Rx8/1Rx16
• Supporto per i profili AMD EXtended per l'overclocking (EXPO)
• Supporto Intel Extreme Memory Profile (XMP).

Slot

• 1 slot PCIe 4.0 x16
• 1 slot PCIe 3.0x1

Graphic design

• 1x porta HDMI, che supporta una risoluzione massima di 4096 x 2160 a 60 Hz
• 2 porte DisplayPort, che supportano una risoluzione massima di 3840 x 2160 a 144 Hz

Deposito

• 2x slot M.2, chiave M, per unità di tipo 2280/25110 (modalità PCIe 4.0 x4/x2)
• 4 porte SATA 6Gb/s
• Supporto RAID 0, RAID 1 e RAID 10 per unità SATA
• Supporto RAID 0, RAID 1 e RAID 10 per unità PCIe

USB

• 1x porta USB 3.2 Gen2 tipo C disponibile tramite un connettore USB interno
• 4 porte USB 3.2 Gen1 (USB 3.0) (2 porte sul pannello posteriore, 2 porte disponibili tramite il connettore USB interno)
• 4 porte USB 2.0 disponibili tramite connettori USB interni
• 1x porta USB 3.2 Gen2 tipo C sul pannello posteriore
• 1x porta USB 3.2 Gen2 tipo A sul pannello posteriore
• 4 porte USB 2.0 sul pannello posteriore

Audio

• Codec audio Realtek
• Audio ad alta definizione a 2/4/5.1/7.1 canali

POSTERIORE

• 1x controller LAN Realtek 2.5Gigabit

Connettori interni

• 1x connettore di alimentazione principale ATX a 24 pin
• 1x connettore di alimentazione ATX 12V a 8 pin
• 1x connettore ventola CPU
• 3 connettori per ventola di sistema
• 1x connettore per striscia LED indirizzabile
• 1x connettore per striscia LED RGB
• 2x slot M.2, chiave M
• 4 connettori SATA 6Gb/s
• 1x connettore sul pannello frontale
• 1 connettore audio sul pannello frontale
• 1x connettore USB 3.2 Gen2 tipo C
• 1 connettore USB 3.2 Gen1 (USB 3.0) (supporta 2 porte USB 3.2 Gen1)
• 2 connettori USB 2.0 (supporta 4 porte USB 2.0)
• 1x connettore TPM (supporta solo i moduli GC-TPM2.0 SPI e GC-TPM2.0 SPI 2.0)
• 1x connettore per porta seriale
• 1x pulsante di ripristino
• 1x ponticello di ripristino
• 1x ponticello CMOS trasparente

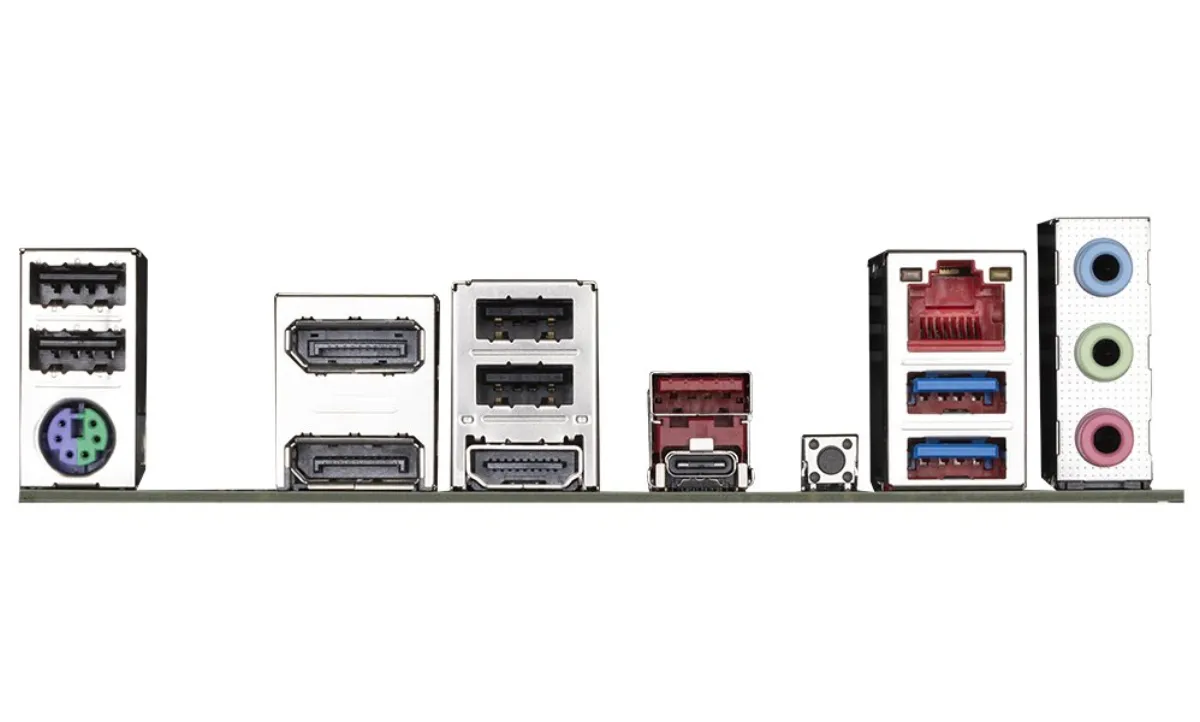

Porte del pannello posteriore

• 1x pulsante Q-Flash Plus
• 1x porta combinata tastiera e mouse PS/2
• 1xHDMI
• 2 DisplayPort
• 1x USB 3.2 Gen2 tipo C
• 1x USB 3.2 Gen2 (USB 3.1 Gen2)
• 2x USB 3.2 Gen1 (USB 3.0)
• 4 porte USB 2.0
• 1x RJ-45
• 3 prese audio

Dimensioni

• 24,4 x 24,4 centimetri
• Formato MicroATX
