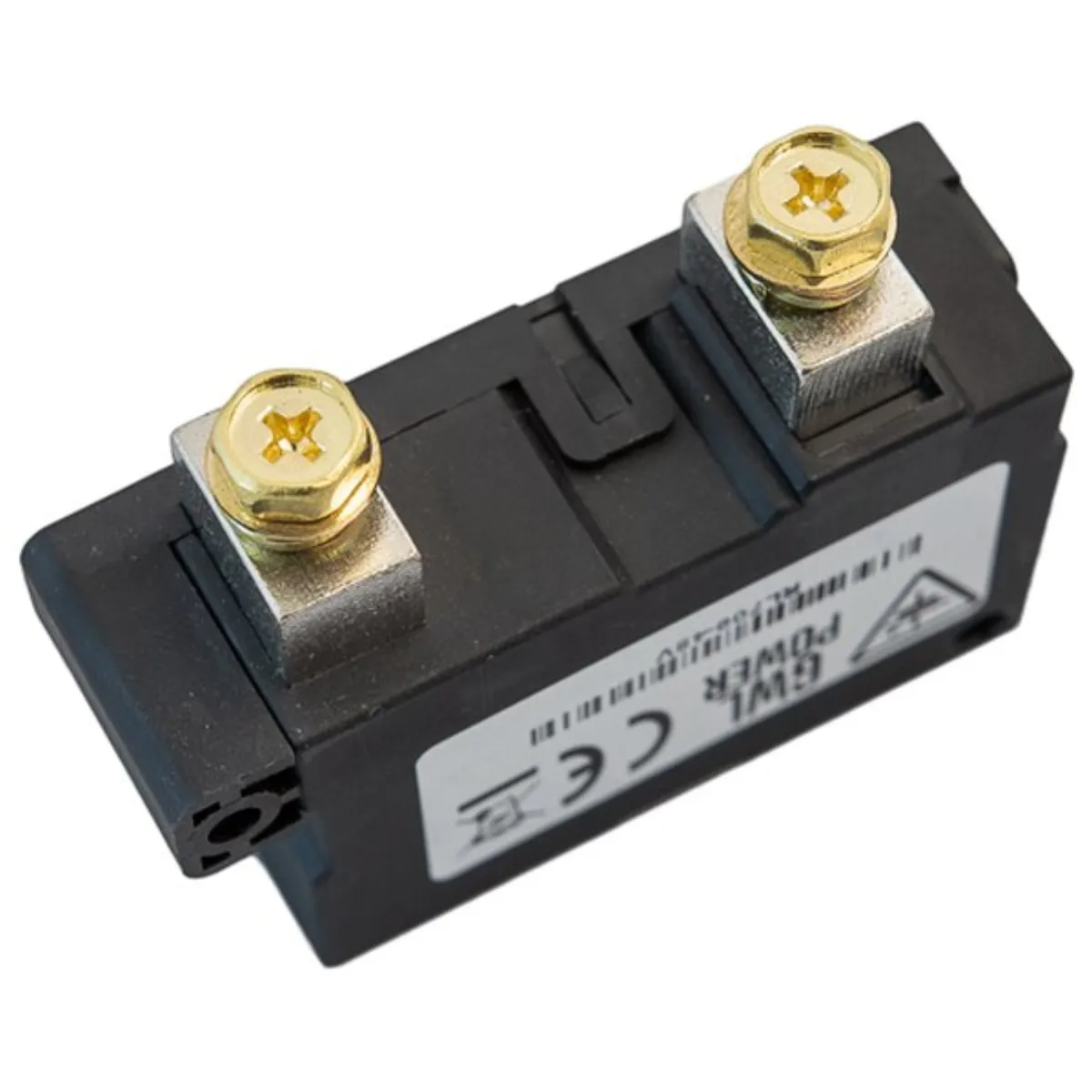

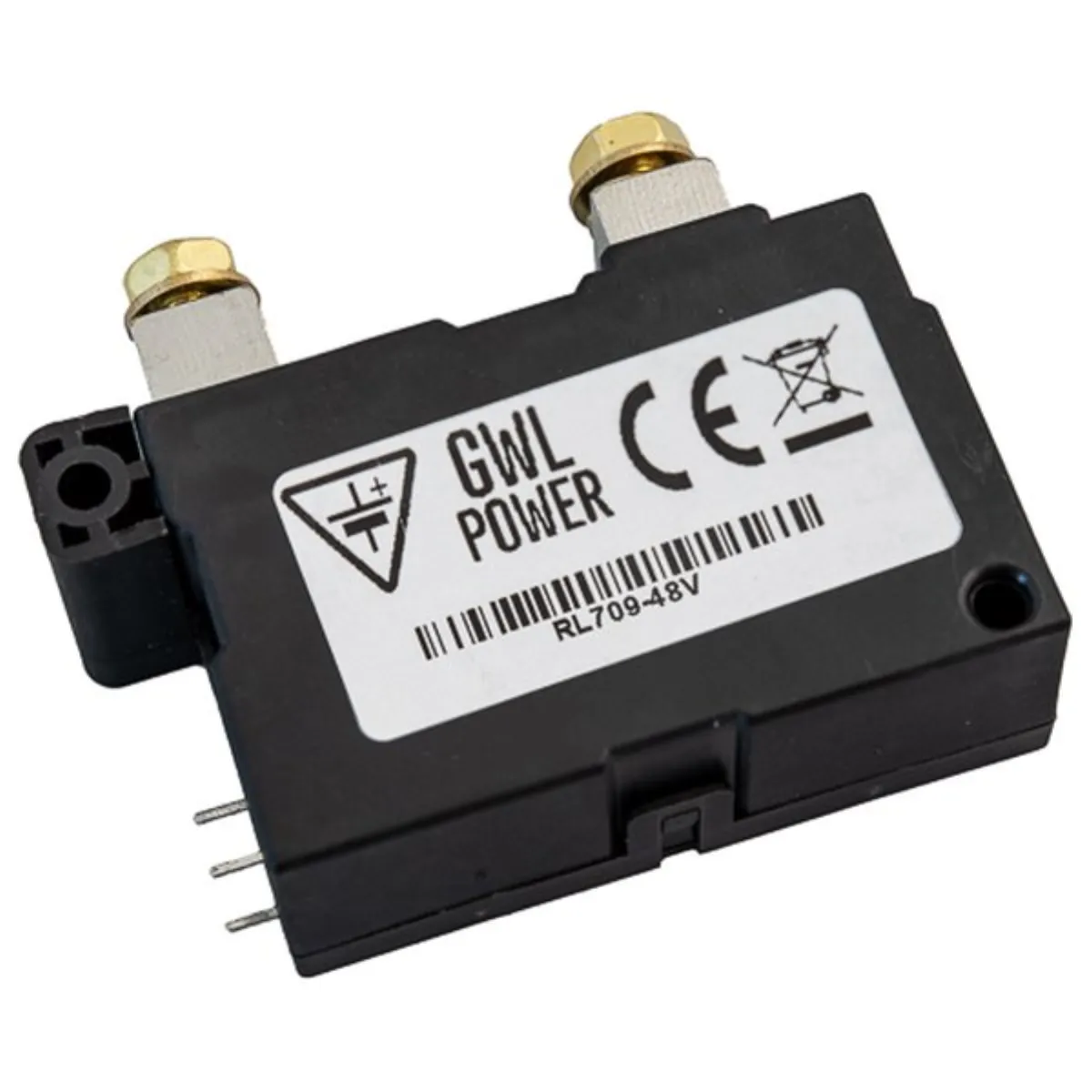

GWL RL709-48V bistable relejs 100A DC spole 48V
GWL/ELERIX | RL709-48V | 8592457166610
Preču cena ir 8.16 €.
Preču svars ir 0.174 kg.
Faktiski grozā 0 gab.
GWL/ELERIX RL709-48V
Bistabilais relejs (kontaktors) ir jaudīgs elektriski vadāms slēdzis, kas darbojas divās atpūtas pozīcijās. Maks. pārslēgšanas strāva ir 100ADC (120A 250VAC). Vadības spoles ir paredzētas komutācijas spriegumam 48V DC. Relejs ir paredzēts maiņstrāvas un līdzstrāvas spriegumam ar vadāmu strāvu max 60A DC vai 120A AC.
Pateicoties abām spolēm, spolei nav nepieciešams pastāvīgi pieslēgt enerģiju. Abas spoles ir savienotas ar trim tapām ar kopīgu zemējumu. Viena spole ir paredzēta ķēdes slēgšanai, bet otra - atvienošanai. Tātad pārslēgšana notiek tikai impulsa veidā ar minimālo garumu 100 ms. Kontrolei ir nepieciešami divi impulsu avoti. Viens, lai izveidotu savienojumu, un otrs, lai atvienotu. Strāvas padeve vadības spolēm ir 48V DC. Satur vienu jaudas darba kontaktu divās atpūtas pozīcijās.
Maksimālā līdzstrāvas slodzes jauda atsevišķiem spriegumiem ir:
- 12V - max 120A DC (100A ieteicams nepārtrauktai lietošanai)
- 24V - max 120A DC (nepārtrauktai lietošanai ieteicams 80A)
- 48V - max 60A DC (nepārtrauktai lietošanai ieteicams 40A)
Nominālais spriegums: 48V
Maks. ieejas strāva: 100 A
Izmēri: 76 x 43 x 25 mm
Svars: 190 g
| Nosaukums | Vērtība | |
|---|---|---|
| Svars, bruto [kg] | 0,19 | |
| Izmērs [mm] | 76 × 43 × 25 mm | |
| Maksimālā darba temperatūra [°C] | 70 | |
| Minimālā darba temperatūra [°C] | -40 | |
| Maksimālā ieejas strāva [A] | 100 | |
| Dziļums [mm] | 76 | |
| Augstums [mm] | 43 | |
| Platums [mm] | 25 | |
| Nominālais spriegums [V] | 48 | |
