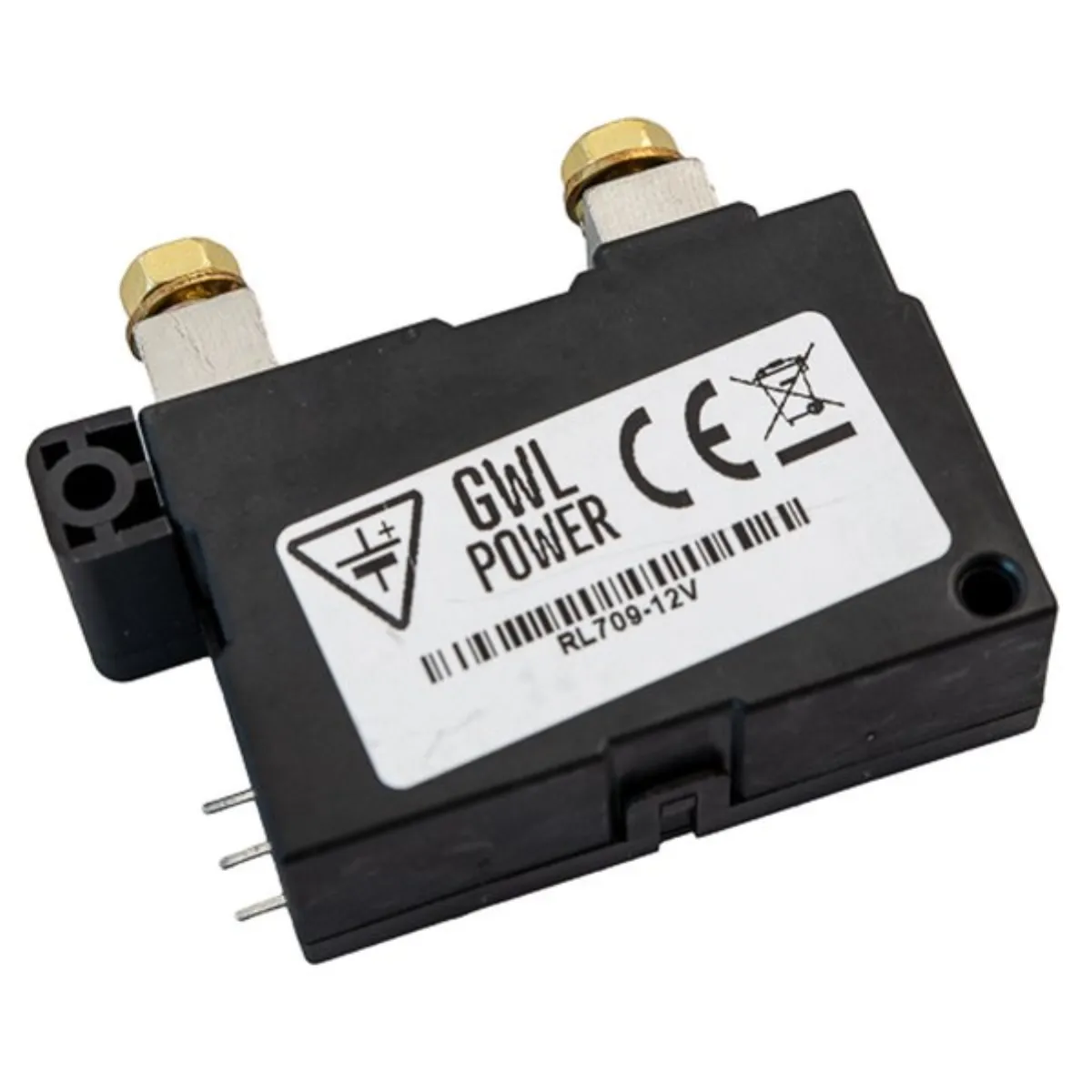

GWL RL709-12V bistable relejs 100A DC spole 12V

GWL/ELERIX RL709-12V

Bistabilais relejs (kontaktors) ir jaudīgs elektriski vadāms slēdzis, kas darbojas divās atpūtas pozīcijās. Maks. pārslēgšanas strāva ir 100ADC (120A 250VAC). Vadības spoles ir paredzētas komutācijas spriegumam 12V DC. Relejs ir paredzēts maiņstrāvas un līdzstrāvas spriegumam ar kontrolētu strāvu līdz 100A DC (120A 250VAC).

Pateicoties abām spolēm, spolei nav nepieciešams pastāvīgi pieslēgt enerģiju. Abas spoles ir savienotas ar trim tapām ar kopīgu zemējumu. Viena spole ir paredzēta ķēdes slēgšanai, bet otra - atvienošanai. Tātad pārslēgšana notiek tikai impulsa veidā ar minimālo garumu 100 ms. Kontrolei ir nepieciešami divi impulsu avoti. Viens, lai izveidotu savienojumu, un otrs, lai atvienotu. Strāvas padeve vadības spolēm ir 12V DC. Satur vienu jaudas darba kontaktu divās atpūtas pozīcijās.

Maksimālā līdzstrāvas slodzes jauda atsevišķiem spriegumiem ir:

• 12V - max 120A DC (100A ieteicams nepārtrauktai lietošanai)
• 24V - max 120A DC (nepārtrauktai lietošanai ieteicams 80A)
• 48V - max 60A DC (nepārtrauktai lietošanai ieteicams 40A)

Nominālais spriegums: 1

Maks. ieejas strāva: 100 A

Izmēri: 76 x 43 x 25 mm

Svars: 180 g
