Planet VC-231GP Ethernet VDSL2 pārveidotājs 1000Base-T PoE 802.3at 30W profils 30a G.993.5 Vectoring G.INP

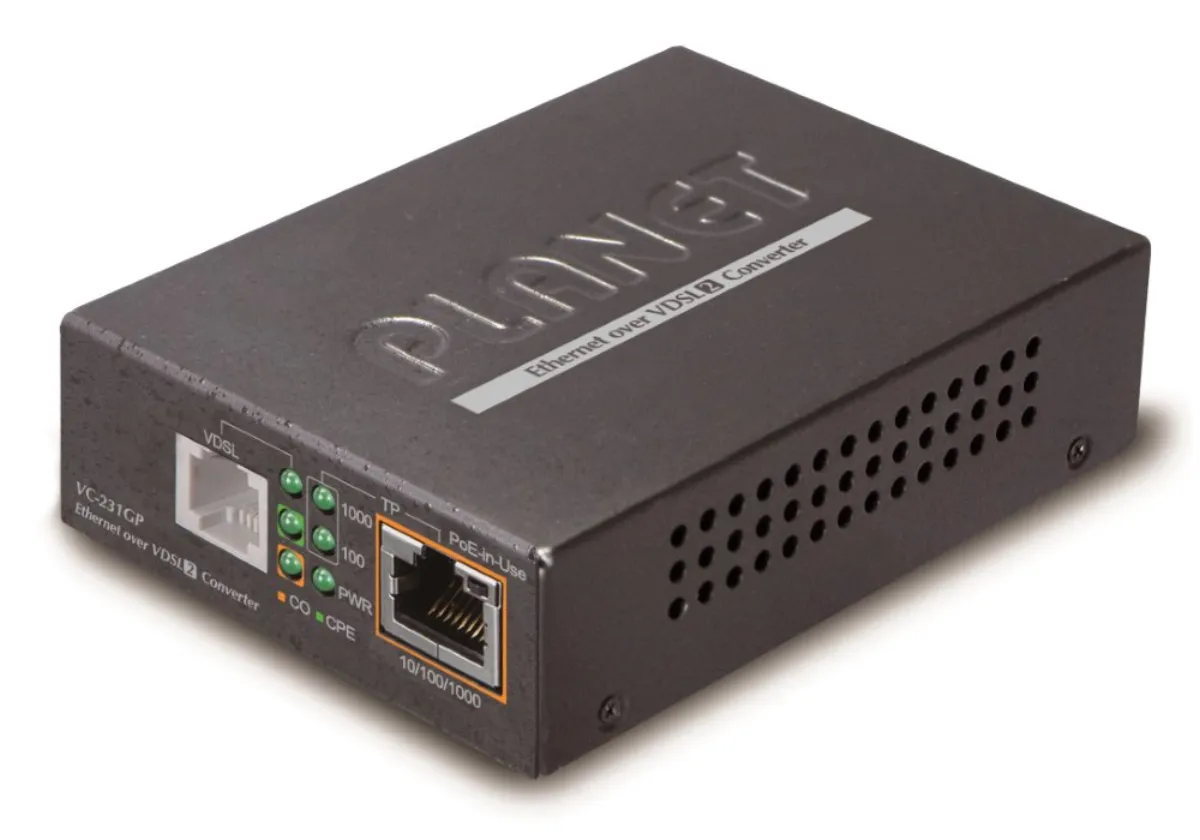

PLANĒTA VC-231GP

PoE pārveidotājs Ethernet pa divu vadu līnijām (VDSL2/ADSL2+ tehnoloģija). 1× LAN RJ-45, 1× VDSL2 RJ-11, sadalītājs POTS savienojumam. DIP slēdža iestatījumi. Pēc izvēles Master/Slave. Caurspīdīgs tilts. Diapazons 1,4 km (AWG24 vai labāks). Barošanas avots DC 54 V/ 0,74 A (iekļauts barošanas avots).

DSL/Ethernet tilts, kas nodrošina ātrdarbīgu saziņu pa divu vadu līniju. Caurspīdīgi pārveido Ethernet. To pašu ierīci var izmantot gan kā galveno (CO), gan kā palīgierīci (CPE). Tas netraucē telefona saziņu, tajā ir iebūvēts krosovera filtrs runas frekvenču joslai.

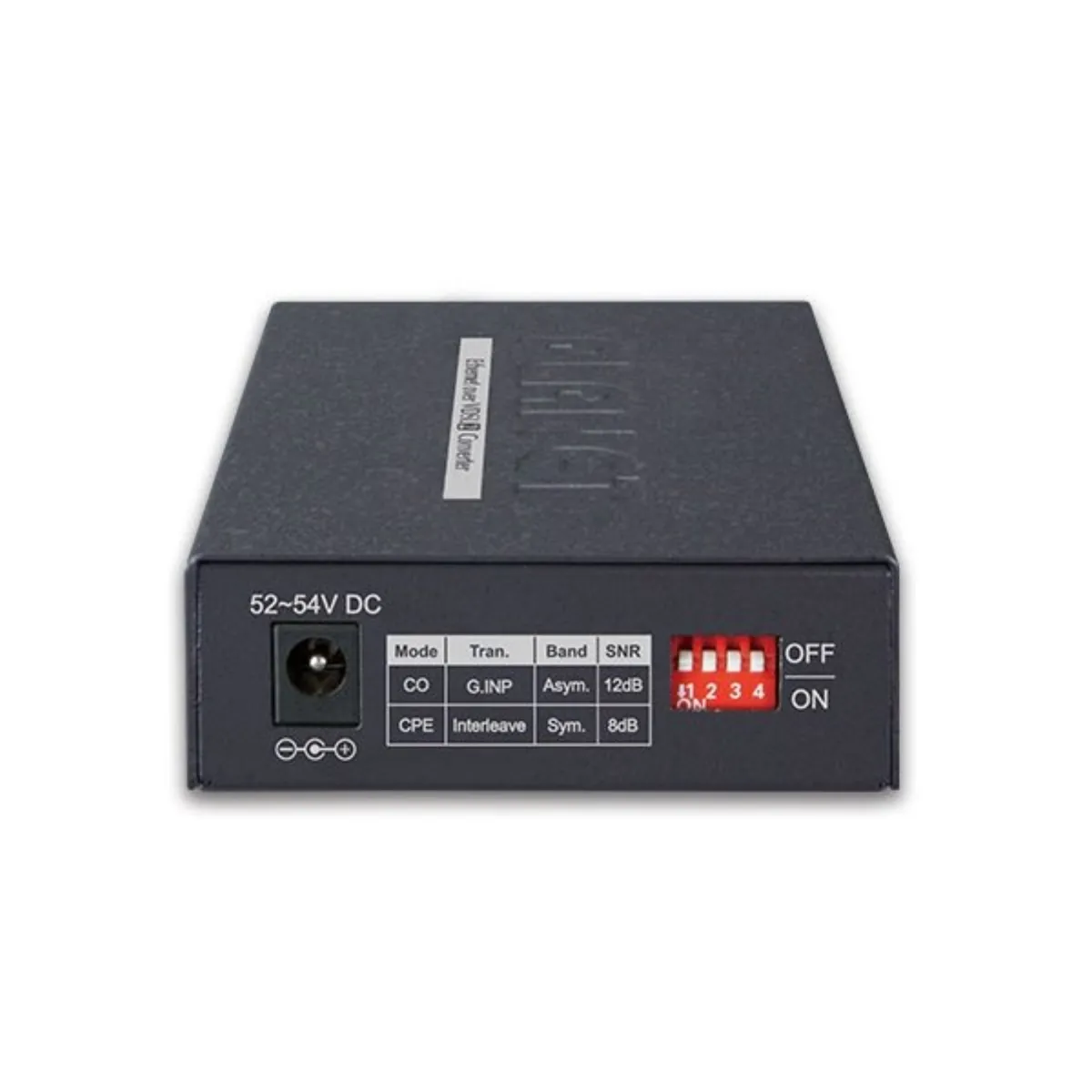

Parametri, ko nosaka četri ierīces DIP slēdži: CPE/CO izvēle, modulācijas izvēle, simetriska/asimetriska darbība, SNR izvēle. Tas atbilst ITU-T G.993.2 VDSL2 Profile 17a standartiem (frekvenču josla 0,13-17,66 MHz).

Ar ārējā sadalītāja palīdzību telefona līnijā var uzturēt balss servisu bez turpmākām vadu modifikācijām. Tas ļauj izdevīgi izmantot telefona kabeļu līnijas, kas sākotnēji bija paredzētas savienojumiem ne tikai ar abonentiem, bet arī starp analogajām centrālēm. Tādējādi ISP (interneta pakalpojumu sniedzēji) var piedāvāt multivides pakalpojumus, VOD (video pēc pieprasījuma), VoIP (balss pār IP), video tālruni, IPTV utt. Var uzstādīt MC-700/1500/1000R šasijā.

Šis produkts nav saderīgs ar PLANET VC-201A pārveidotāju.

Fizikālās īpašības

1. pieslēgvieta: 10/100/1000BASE-T RJ45 (IEEE 802.3af /802.3at PoE inžektors 30 W)

2. ports

• RJ11
• xDSL ports ar VDSL2 vai ADSL2+ savienojumu

Versija: iekšēja

Barošanas avots

• ārējais DC 54 V barošanas avots
• 0,74 A (iekļauts barošanas avots)

Aizsardzība: 6 KV DC Ethernet ESD

Darbības temperatūra: no 0 līdz 50°C

Svars: 206 g

Izmēri: 97 × 70 × 26 mm

Diapazons divu vadu pakārtotajām/augšupstraumes līnijām

Interleave, asimetriska, 8dB

• 200 m -> 190 Mb/s/90 Mb/s
• 400 m -> 163Mbps / 64Mbps
• 600 m -> 110 Mbps / 34 Mbps
• 800 m -> 73 Mbps / 18 Mbps
• 1000 m > 49 Mb/s/10 Mb/s
• 1200 m > 39 Mb/s/8 Mb/s
• 1400 m > 25 Mb/s/6 Mb/s

Interleave, Sym, 8dB

• 200 m > 149 Mb/s/141 Mbps
• 400 m > 116 Mb/s/115 Mb/s
• 600 m > 72 Mb/s/70 Mb/s
• 800 m > 45 Mb/s/44 Mb/s
• 1000 m --> 26 Mb/s / 16 Mb/s
• 1200 m --> 26 Mb/s / 12 Mb/s
• 1400 m --> 29 Mb/s / 12 Mb/s

G.INP, asimetrisks, 8dB

• 200 m > 192 Mbps / 93 Mbps
• 400 m > 159 Mbps / 64 Mbps
• 600 m > 106 Mb/s/37 Mb/s
• 800 m > 68 Mb/s/19 Mb/s
• 1000 m --> 49 Mb/s / 8 Mb/s
• 1200 m --> 29 Mb/s / 8 Mb/s
• 1400 m --> 26 Mb/s / 6 Mb/s

G.INP, Sym, 8dB

• 200 m > 150 Mbps / 150 Mbps
• 400 m > 114 Mbps / 113 Mbps
• 600 m > 69 Mb/s/69 Mb/s
• 800 m > 49 Mb/s/39 Mb/s
• 1000 m --> 27 Mb/s / 24 Mb/s
• 1200 m --> 26 Mb/s / 12 Mb/s
• 1400 m --> 21 Mb/s / 11 Mb/s

Interleave, asimetriska, 12dB

• 200 m > 177 Mb/s/83 Mb/s
• 400 m > 145 Mb/s/57 Mb/s
• 600 m > 92 Mb/s/31 Mb/s
• 800 m > 59 Mb/s/15 Mb/s
• 1000 m --> 44 Mb/s / 10 Mb/s
• 1200 m --> 32 Mb/s / 6 Mb/s
• 1400 m --> 22 Mb/s / 3 Mb/s

Interleave, Sym, 12dB

• 200 m > 136 Mb/s/129 Mb/s
• 400 m > 100 Mb/s/101 Mb/s
• 600 m > 58 Mb/s/57 Mb/s
• 800 m > 42 Mb/s/36 Mb/s
• 1000 m --> 23 Mb/s / 12 Mb/s
• 1200 m --> 23 Mb/s / 10 Mb/s
• 1400 m --> 17 Mb/s / 11 Mb/s

G.INP, asimetrisks, 12dB

• 200 m > 177 Mb/s/85 Mb/s
• 400 m > 144 Mbps / 51 Mbps
• 600 m > 87 Mb/s/29 Mb/s
• 800 m > 55 Mb/s/15 Mb/s
• 1000 m —> 40 Mb/s/8 Mb/s
• 1200 m --> 38 Mb/s / 8 Mb/s
• 1400 m --> 26 Mb/s / 4 Mb/s

G.INP, Sym, 12dB

• 200 m -> 136 Mbps / 133 Mbps
• 400 m -> 97Mbps / 102Mbps
• 600 m -> 54 Mbps / 56 Mbps
• 800 m -> 40 Mbps / 35 Mbps
• 1000 m --> 24 Mb/s / 22 Mb/s
• 1200 m --> 24 Mb/s / 9 Mb/s
• 1400 m --> 18 Mb/s / 12 Mb/s
