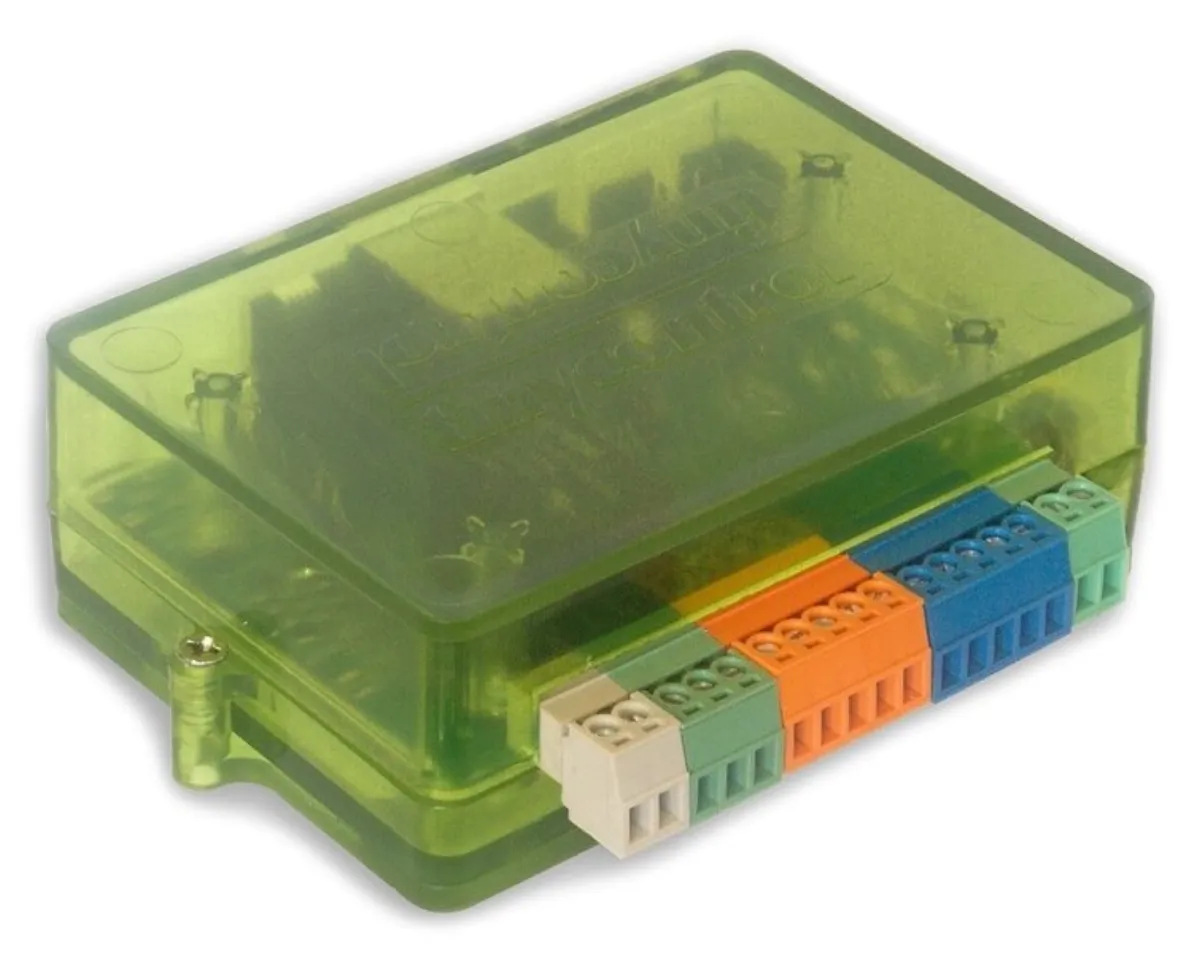

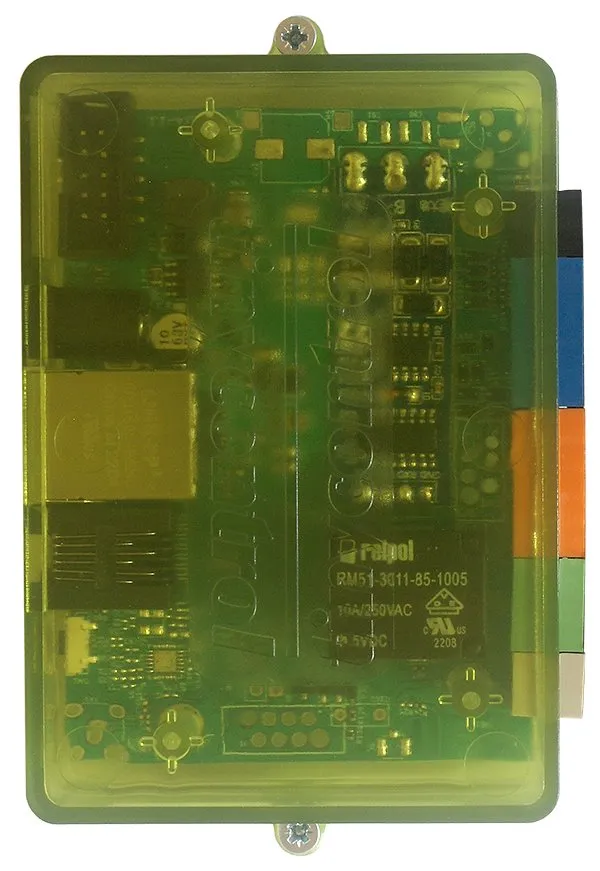

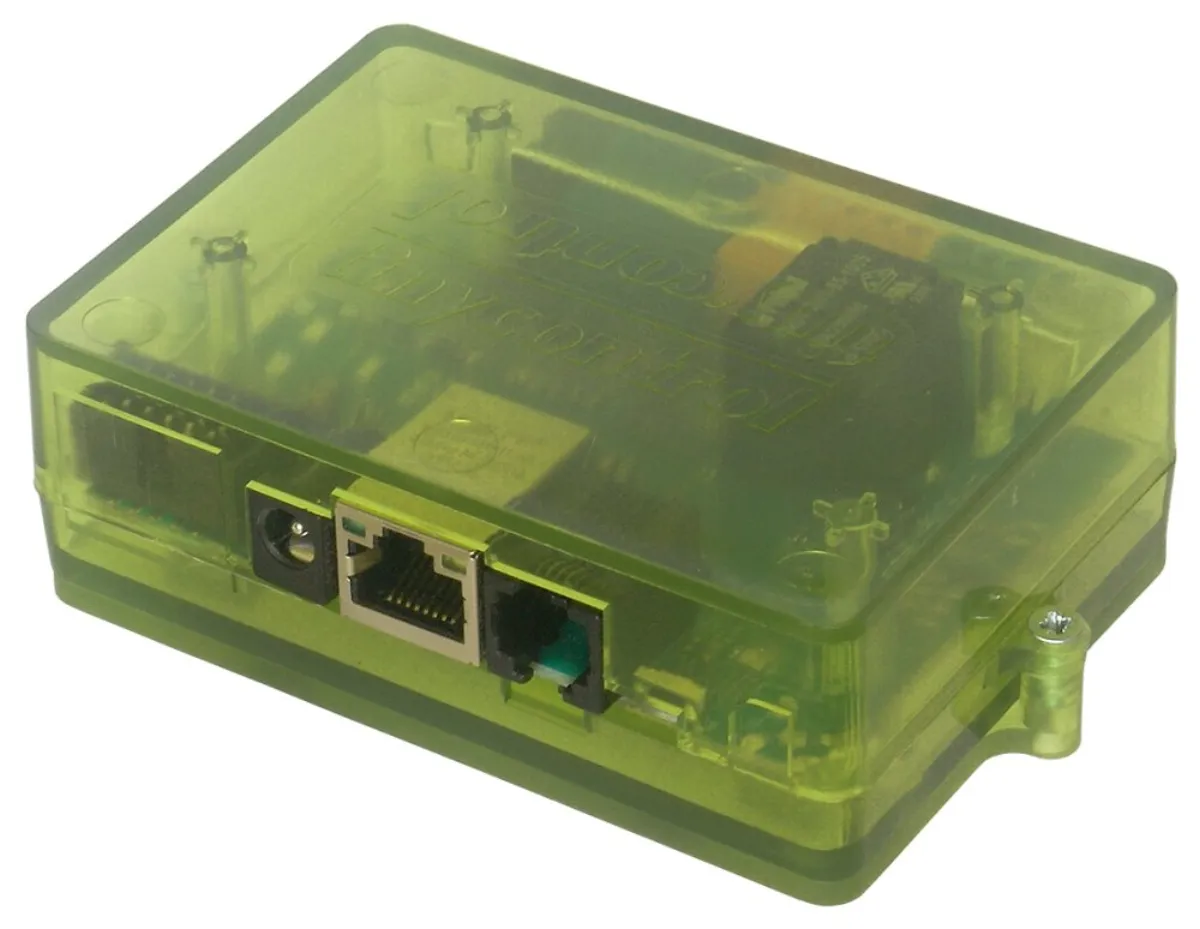

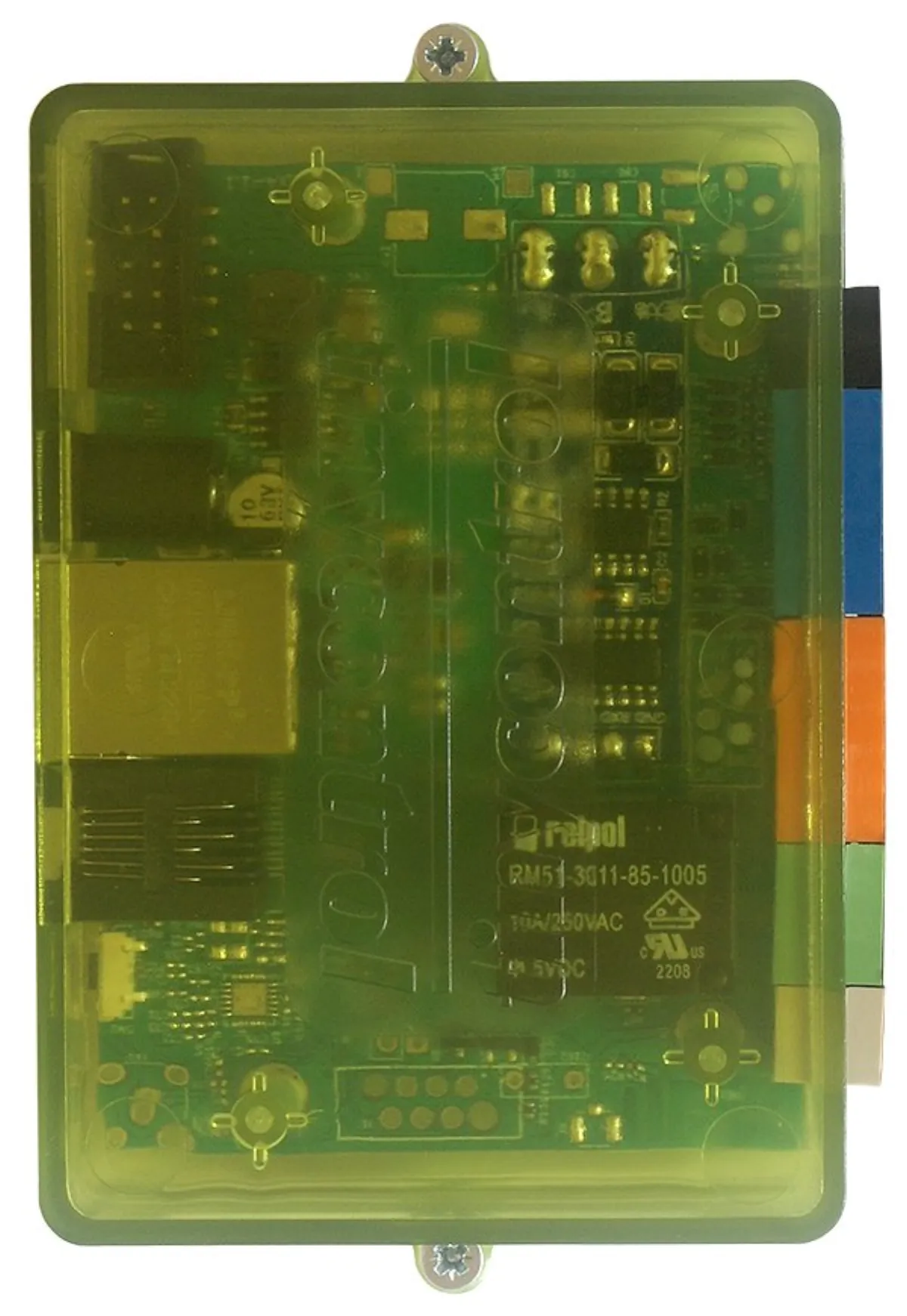

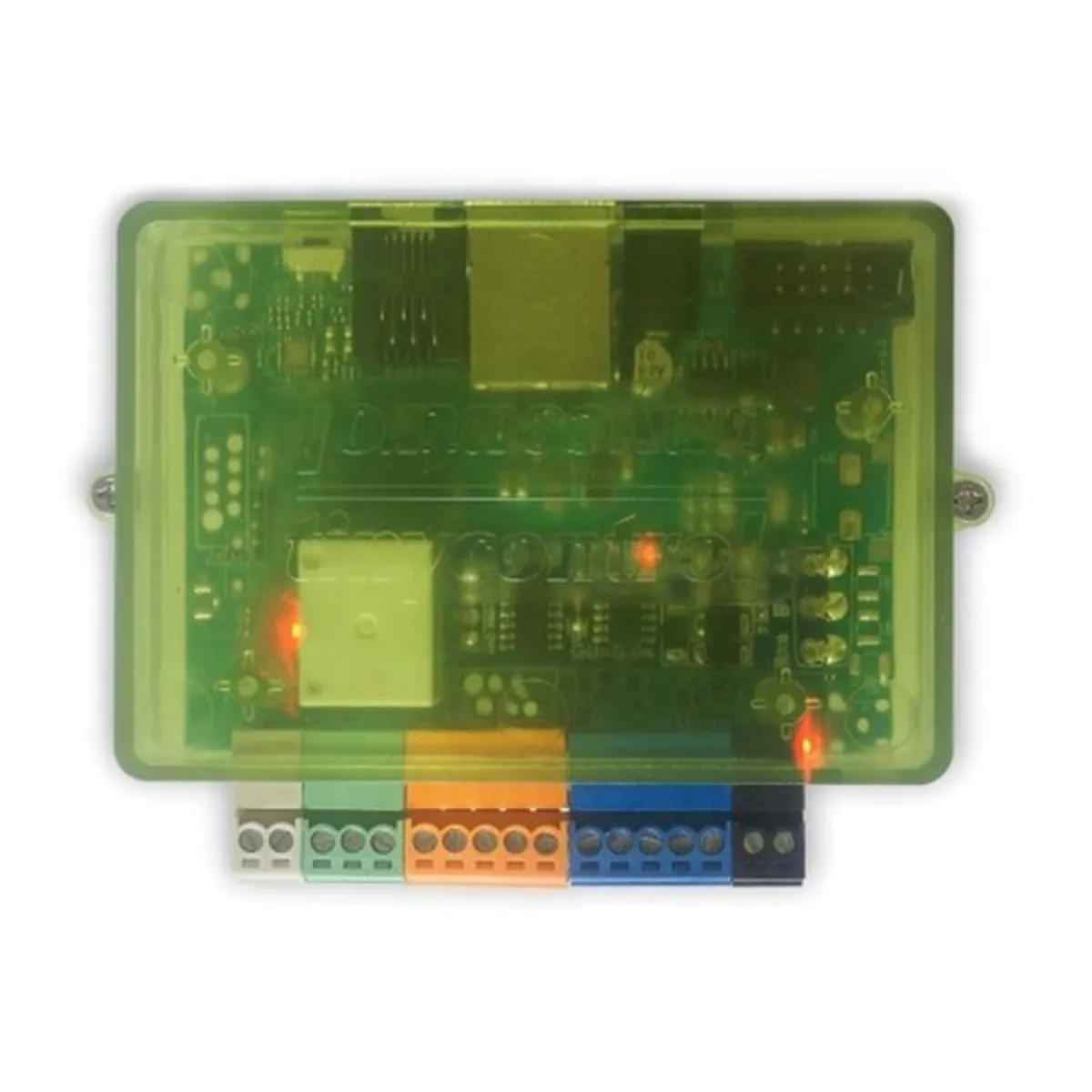

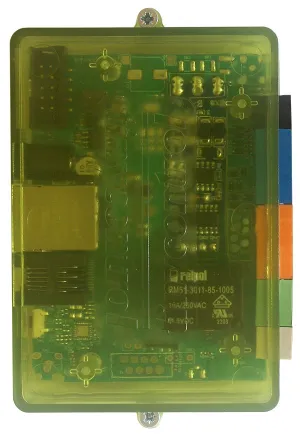

Sterownik Tinycontrol LAN v4.0

Kontroler LAN z przekaźnikiem to proste, uniwersalne i niedrogie urządzenie umożliwiające sterowanie wyjściami na podstawie informacji z różnych czujników. Pełni funkcję serwera www wyświetlającego różne typy czujników oraz umożliwia zdalne sterowanie wyjściami. Dodatkowo istnieje możliwość zaprogramowania zdarzeń i odpowiednich działań w celu spełnienia warunków na dowolnym z czujników. Harmonogram umożliwiający włączenie/wyłączenie urządzenia o określonej godzinie lub na określony okres czasu może być odpowiedni do wielu zastosowań. Dostępne są 3 wyjścia PWM do sterowania oświetleniem lub silnikiem elektrycznym.

Nowy kontroler LAN v4.0 integruje wszystkie dotychczasowe doświadczenia IoT w jednym uniwersalnym urządzeniu. Stanowi płynną kontynuację poprzedniej serii, teraz w bardziej praktycznej formie

Podwójny interfejs komunikacyjny

Możesz używać połączenia przewodowego Ethernet, połączenia bezprzewodowego Wi-Fi (802.11n) lub obu jednocześnie. Dostępny jest także wariant z łączem LTE. Sterownik LAN można w pełni skonfigurować za pomocą strony internetowej dostępnej na wbudowanym serwerze internetowym. Możliwe jest także wysyłanie dowolnych poleceń do urządzenia poprzez protokół HTTP (pomijanie strony internetowej) lub MQTT (po skonfigurowaniu połączenia).

Przykłady użycia

• Automatyczna kontrola ogrzewania, gdy temperatura spadnie lub wzrośnie poza ustawiony limit
• Włączaj/wyłączaj światła lub inne urządzenia
• Monitoring/sterowanie elektrownią fotowoltaiczną - napięcie akumulatora, napięcie i prąd z paneli fotowoltaicznych, moc i produkcja z falownika, załączanie urządzeń w zależności od intensywności pracy paneli fotowoltaicznych itp.
• Kontrola nawadniania/wykrywanie powodzi
• Bezpieczeństwo oparte na czujniku PIR lub detekcji otwarcia drzwi/okien
• Zdalne monitorowanie sterowników solarnych Sofarsolar podłączonych poprzez magistralę kontrolera Modbus LAN

Sprzęt

• 3 wejścia analogowe z możliwością przełączania zakresu - (2× 0-3,3 V lub 58 V, 1× 0-5 V lub 58 V), do pomiaru napięcia prądu stałego, prądu przemiennego (czujniki dodatkowe), czujników ciśnienia roboczego, termopar , czujniki odległości, fotorezystory do pomiarów oświetlenia i wiele innych
• 4 wejścia logiczne - jako czujnik stanu do kontroli otwarcia, czujniki ruchu na podczerwień, dla przycisku załączania ręcznego z możliwością pracy w trybie bistabilnym, jako licznik impulsów z licznika energii elektrycznej, jako licznik czasu pomiędzy kolejnymi resetami wejść
• wejście 1Wire i I2C - aż 8× czujnik temperatury DS18B20, I2C do podłączenia różnych urządzeń, np. czujniki temperatury i wilgotności, czujniki jakości powietrza (PM), czujniki do pomiaru CO2, wyświetlacz OLED z możliwością konfiguracji wyświetlanego tekstu i inne (zobacz listę obsługiwanych czujników poniżej)
• Interfejs UART do komunikacji z urządzeniami zewnętrznymi poprzez port szeregowy
• Magistrala RS-485 do obsługi urządzeń z protokołem Modbus RTU
• 1 przekaźnik (NC, NO, C), 10 A/250 V
• 1 wyjście tranzystorowe, zapewnia napięcie zasilania na wyjściu, do sterowania urządzeniami o poborze prądu do 0,6 A
• 4 wyjścia tranzystorowe (OC) do przełączania przekaźników
• 3 wyjścia PWM od 1 Hz do 1 MHz
• Pomiar temperatury, wilgotności i napięcia zasilania na płytce

Oprogramowanie

• Nowoczesny i responsywny interfejs WWW
• Możliwość własnej konfiguracji panelu stanu, wgrania własnego tła, wybrania i umieszczenia niezbędnych danych i przycisków
• Dwa poziomy dostępu (logowanie) - jako administrator do konfiguracji i jako użytkownik do podglądu statusu
• Harmonogram do ustawiania 50 zaprogramowanych zdarzeń czasowych
• Rozbudowana tabela zdarzeń z możliwością wprowadzenia 3 warunków, w tym zdarzeń czasowych z harmonogramu
• Możliwość konfiguracji odczytu z własnych urządzeń Modbus RTU - do 5 niestandardowych urządzeń
• Watchdog do monitorowania i resetowania urządzeń z adresem IP
• Nowoczesne protokoły komunikacyjne: SNMP, HTTP i MQTT
• Obsługa szyfrowanych połączeń TLS dla protokołów HTTP, SMTP, MQTT lub SNMP v3
• Klient HTTP umożliwiający konfigurowanie i sterowanie innymi urządzeniami - na przykład sterowanie przekaźnikiem Wi-Fi (Smart Relay) lub wyświetlanie danych z czujników na obrazie z kamery (obsługuje metody uwierzytelniania Basic Authentication i Digest Access Authentication)
• Możliwość gromadzenia danych ze wszystkich podłączonych urządzeń i czujników, zdalnego przełączania wyjść i zdalnej konfiguracji poprzez protokół MQTT w serwisie mqtt.ats.pl oraz w aplikacji mobilnej
• Wiele funkcji dostępnych w ramach powyższej usługi, np. ustawianie reakcji i zadań (wykonywanie akcji w określonych warunkach i w określonym czasie) obejmujących wiele urządzeń
• Wysyłanie powiadomień e-mailem, protokołem MQTT lub SMS (tylko wariant LTE) w wyniku zdarzenia
• Możliwość przesyłania danych z czujników poprzez protokół Modbus TCP
• Zdalne sterowanie od jednego do wielu urządzeń poprzez UDP - przydatne jako implementacja przycisku przez Internet
• Internetowa synchronizacja czasu (NTP)
• Utrzymanie stanu wyjść i liczników energii do czasu przywrócenia zasilania
• Wygodne funkcje aktualizacji oprogramowania i tworzenia kopii zapasowych ze strony internetowej urządzenia
• Sterowanie bezprzewodowe urządzenia z oprogramowaniem Tasmota
• Mobilna aplikacja

Napięcie zasilania: 8-5

Moc: 0,5 W

PoE

• Tak
• 802.3af
• tryb A pasywny ze zworką

Interfejs

-
