Planeta ISW-800T 8x 10 100Base-TX ESD DIN IP30 -40~75°C

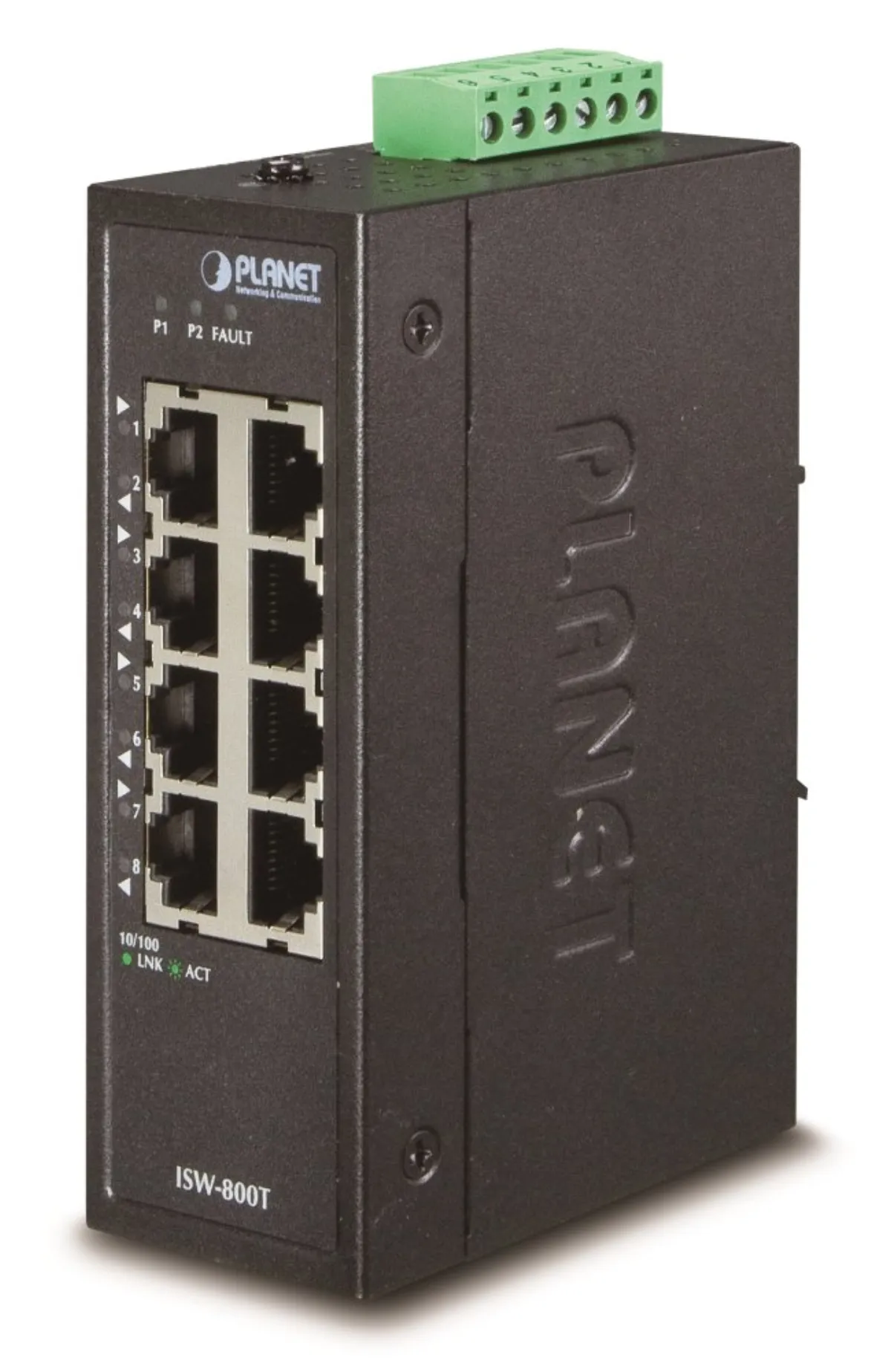

PLANETA ISW-800T

Switch e conversor de 8 portas de 100 Mbit para aplicações industriais. Possibilidade de alimentação redundante DC 12-48V / AC 24V, consumo de energia <2,5W. Proteção da porta ESD. Proteção IP30, carcaça de alumínio, temperatura de trabalho prolongada -40-75°C. Montagem em trilho DIN ou diretamente na parede.

Os switches para Ethernet industrial destinam-se a condições operacionais exigentes com uma ampla faixa de temperaturas de trabalho, fornecimento de energia incerto e choques frequentes. Os switches da série ISW são facilmente instalados em um trilho DIN padrão ou diretamente na parede e permitem a implantação da conhecida tecnologia Ethernet mesmo em um ambiente industrial. Eles também são adequados para instalação em gabinetes externos com grandes flutuações nas temperaturas operacionais (normalmente aplicações sem fio e MAN ISP).

Propriedades físicas

Portas: 8 x RJ-45 10/100BASE-T

Memória

• 1k endereços MAC
• buffer de 448 KB

Taxa de transferência

• Barramento de 1,6 Gbps
• operacional 1,19 Mpps (64B)

Execução

• Trilho DIN
• na parede

Fonte de energia

Fonte de 24 V CA com redundância de 12 48 V CC

• conexão possível de duas fontes diferentes (não incluída no pacote)
• consumo total de energia de até 2,5W

Proteção

• ESD até 6kV
• saída de comutação para controle de relé (24V/1A) em caso de falha de energia
• proteção contra inversão de polaridade

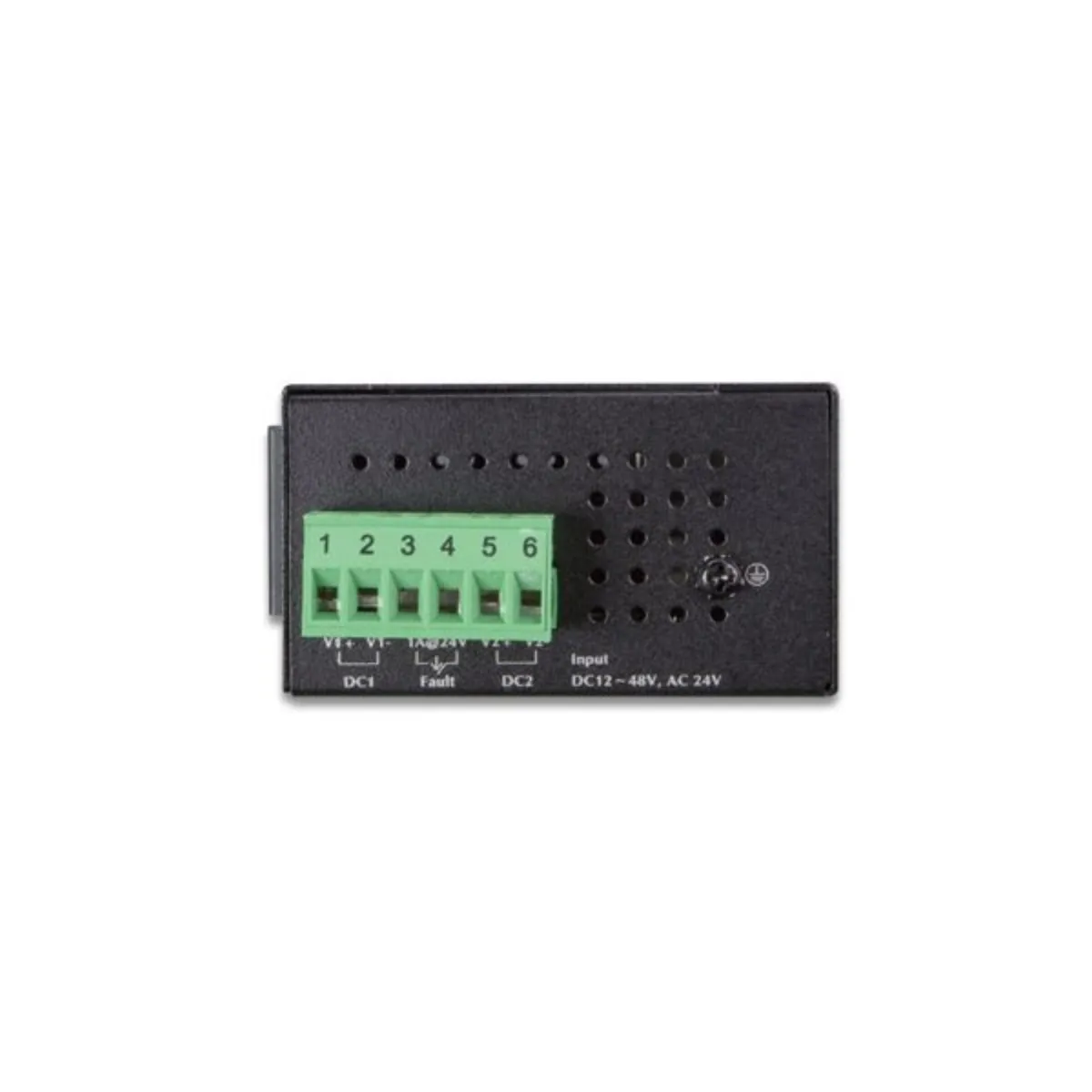

• conexão da fonte de alimentação na placa de terminais
• localização no painel inferior (não interfere na montagem na parede)

Temperatura de operação

• -40°C - 75°C
• umidade até 95%

Dimensões: 115 x 70 x 41 mm

Peso: 300g

Propriedades industriais

• o dispositivo é resistente a quedas (IEC-60068-2-32) de uma altura de 75 cm em todas as peças de impacto
• o dispositivo é resistente a vibrações (IEC-60068-2-6)
• o dispositivo é resistente a sobrecargas, aceleração de curto prazo 50g, longo prazo 4g, (IEC-60068-2-27)
• segurança elétrica de acordo com CE EN-60950

EMC Compatibilidade eletrônica (EMI)

• ČSN EN 55032:2015+AC 2016 - Compatibilidade eletromagnética de dispositivos multimídia

Requisitos de imunidade EMC (EMS)

• ČSN EN 55024 A1:2015 - Equipamento de tecnologia da informação
• ČSN EN 55035:2017 - Compatibilidade eletromagnética de dispositivos multimídia
• ČSN EN 61000-4-2:2008 - Descarga eletrostática ESD
• ČSN EN 61000-4-3 A2:2010 - Campo eletromagnético irradiado de alta frequência
• ČSN EN 61000-4-4:2012 - Transientes elétricos rápidos/grupos de impulsos EFT
• ČSN EN 61000-4-5:2014 - Impulso de choque e sobretensão
• ČSN EN 61000-4-6:2013 - Resistência a interferências propagadas por condução, induzidas por campos de alta frequência
• ČSN EN 61000-4-8:2009 - Campo magnético da frequência da rede
• ČSN EN 61000-4-11:2004 - Quedas de tensão de curto prazo, interrupções curtas e mudanças lentas de tensão
