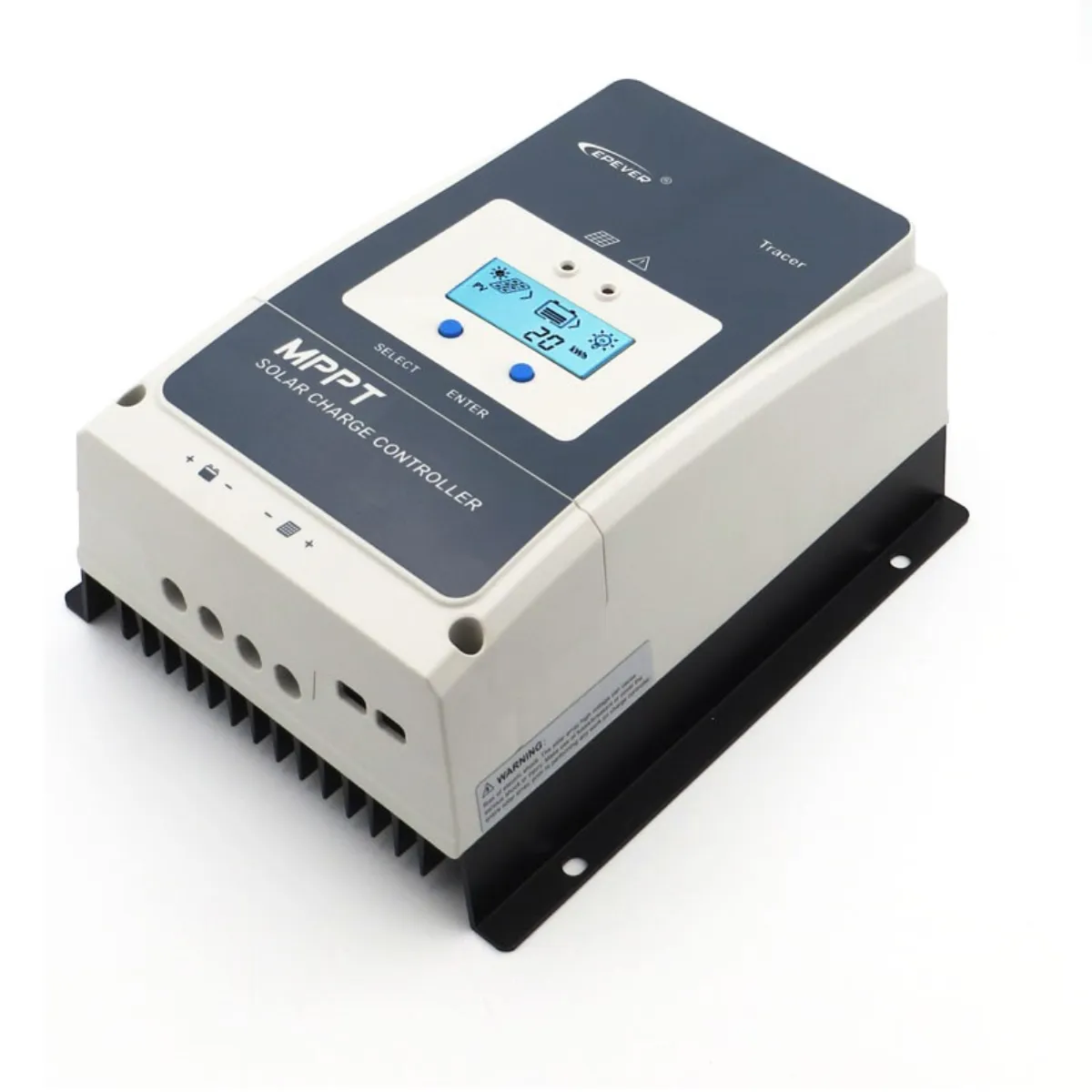

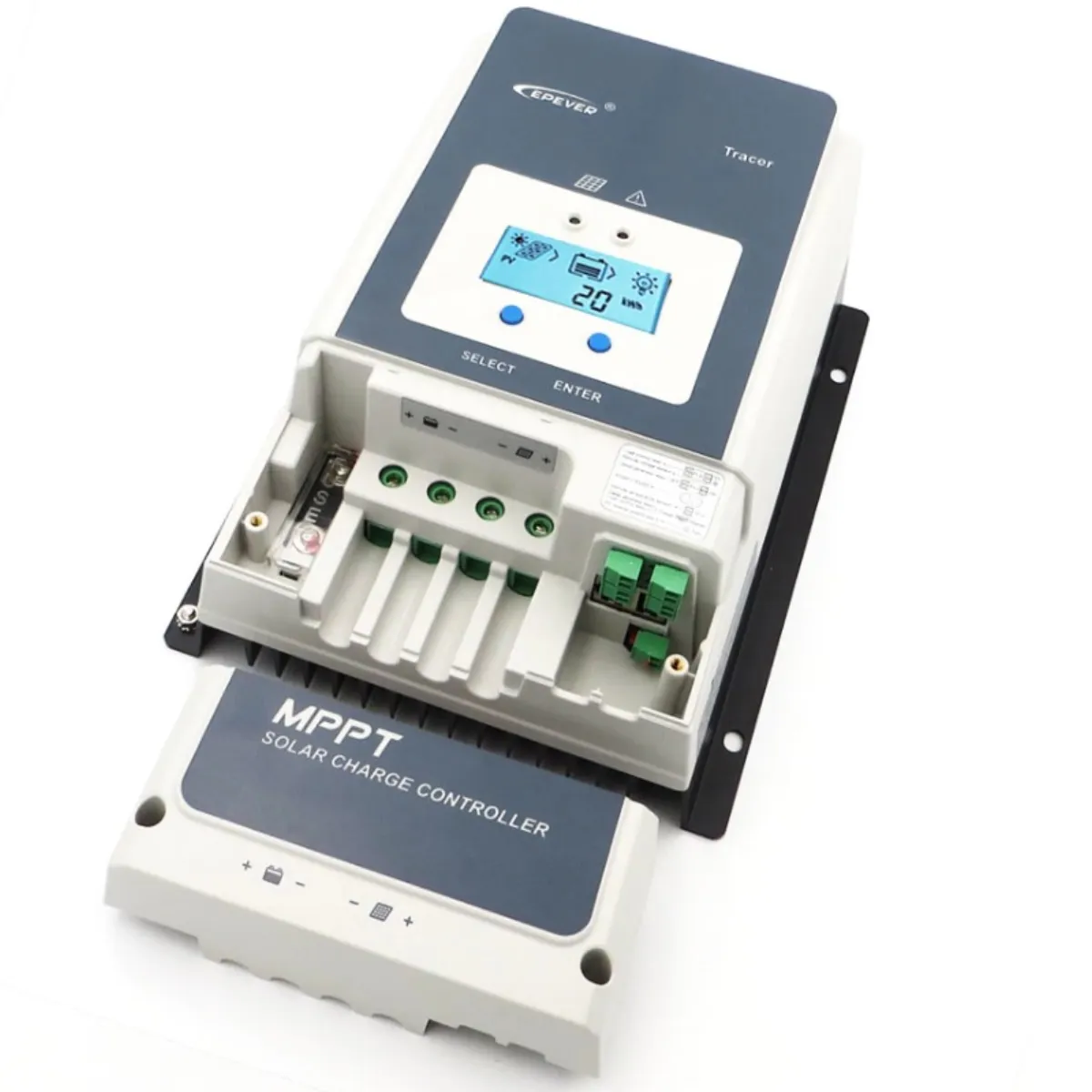

Контроллер солнечной энергии EPEVER TRACER6420AN MPPT 12 24 36 48 В TracerAN 60A Вход 200 В

ЭПЕВЕР ТРЕЙСЕР6420AN

Высокопроизводительный контроллер MPPT используется для управления потоком энергии от солнечной панели или источника питания к батареям и устройству. Работает с системами 12/24/36 и 48 В и током до 60 А. Максимальное входное напряжение до 200 В.

Самая высокая серия солнечных контроллеров TracerAN — это новое поколение, которое следует за серией TracerA. Улучшает алгоритм MPPT и, благодаря поддержке входного напряжения 200 В, позволяет последовательно подключать большее количество солнечных панелей. Это увеличивает общую эффективность солнечной системы. Основным преимуществом является использование современной технологии MPPT (Maximum Power Point Tracking), повышающей эффективность всей системы на 30% и более. Технология MPPT обеспечивает максимальное использование энергии, подаваемой от фотоэлектрической панели, за счет выбора потребления в рабочей точке с максимальной подаваемой мощностью. Эта точка постоянно контролируется и поддерживается. Это компенсирует все воздействия температуры, разной интенсивности освещения и т. д.

Этот солнечный контроллер подходит для широкого спектра островных применений, таких как семейные и многоквартирные дома. Многофункциональный дисплей встроен непосредственно в контроллер MPPT для удобного мониторинга системы и возможной настройки рабочих параметров, вкл. контрольные светодиоды. Регулятор серии Tracer AN основан на технологии многофазного синхронного выпрямления (MSRT) и усовершенствованном алгоритме управления MPPT, с двухъядерной процессорной архитектурой и общим минусовым полюсом. MSRT может гарантировать очень высокую эффективность преобразования при любой мощности зарядки, что явно повышает энергоэффективность солнечной системы.

Максимальная мощность зарядки аккумулятора этой модели составляет 60 А, что соответствует мощности панели 750 Вт для аккумулятора 12 В, 1 500 Вт для аккумулятора 24 В или 3 000 Вт для аккумулятора 48 В, что мы рекомендуем для данного контроллера . Если панель дает более высокую мощность, то регулятор ограничит ее только до максимума. Однако мощность фотоэлектрических панелей не должна превышать номинальную мощность регулятора более чем в 1,5 раза!

Выходное напряжение разомкнутой цепи, обозначаемое как Voc, никогда не должно превышать значение 200 В. Превышение этого значения приведет к необратимому повреждению регулятора (учтите, что напряжение солнечной панели увеличивается по мере снижения температуры окружающей среды, а значение Voc, указанное в солнечной параметры панели - при 25°C). Мы не рекомендуем, чтобы указанное значение Voc превышало 180 В.

Параметры контроллера задаются с помощью встроенного ЖК-дисплея или внешнего дисплея МТ50, либо через кабель связи с ПК, см. ниже.

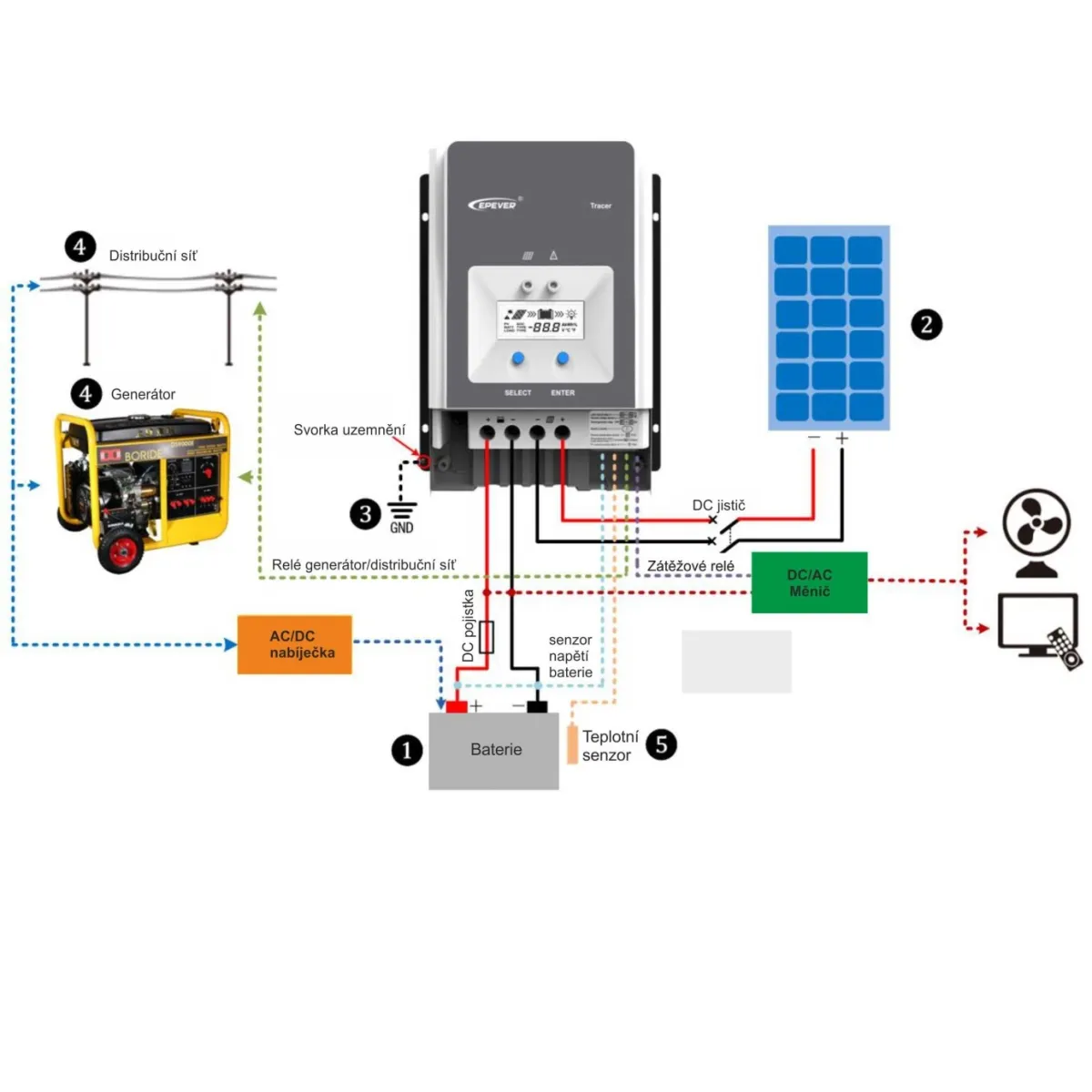

Быстрая установка

1. Подключаем аккумулятор к солнечному регулятору. Устанавливаем предохранитель постоянного тока подходящего размера на плюсовой провод как можно ближе к полюсу аккумулятора.
2. Подключите солнечную панель.

В этой модели приборы подключаются напрямую к аккумулятору.

Основные характеристики

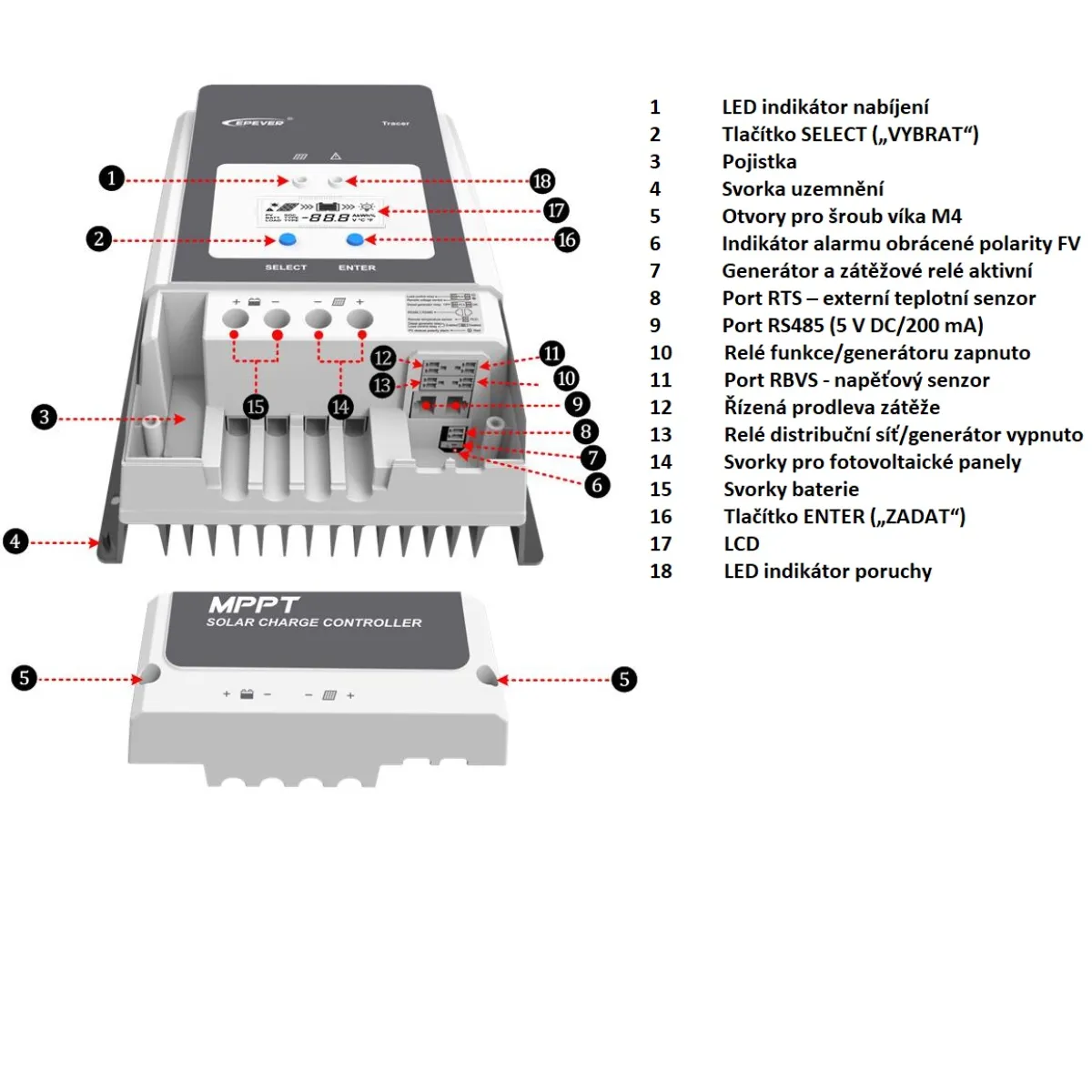

• Многофункциональный встроенный ЖК-дисплей для полного контроля и настройки параметров.
• Высокая степень защиты IP32.
• Задняя часть из экструдированного алюминия для эффективного охлаждения.
• Коммуникационный порт использует профессиональный защитный чип, который может обеспечивать питание 5 В постоянного тока и имеет защиту от перегрузки по току и короткого замыкания.
• Усовершенствованная технология MPPT с эффективностью не менее 99,5%.
• Усовершенствованный алгоритм управления MPPT для минимизации потери скорости и потерянного времени.
• Высококачественные компоненты с эффективностью преобразования 98,7%.
• Точное распознавание и отслеживание точки максимальной мощности
• Автоматическое ограничение мощности и тока зарядки
• Широкий диапазон рабочего напряжения MPP
• Совместимость со свинцово-кислотными и литий-ионными аккумуляторами (настройка только через ПК)
• Функция компенсации температуры батареи
• Функция оперативной статистики в реальном времени
• Функция снижения температуры в случае перегрева.
• Изолированный порт RS-485 с выходом 5 В постоянного тока/200 мА для электрических устройств с протоколом MODBUS и без собственного источника питания.
• Функция записи энергии и статистики в реальном времени
• Функция автоматического снижения мощности при превышении температуры
• Стопроцентная работа при полной нагрузке в диапазоне температур рабочей среды при зарядке и разрядке.
• Поддержка до 8 устройств подряд для расширения системы
• Сигнал внешнего переключателя нагрузки, управляющего реле нагрузки для реализации разнообразных режимов рабочей нагрузки.
• Первое и второе отключение управления нагрузкой, содержит два контакта реле.
• Проектирование функции автоматического управления и реле генератора
• Автоматически управляемые реле сети/генератора, облегчающие создание гибридной энергосистемы.
• Опция удаленного датчика температуры и напряжения для сбора точных данных о температуре и напряжении батареи.
• Изолированный порт RS-485 с выходом 5 В постоянного тока/200 мА для электрических устройств с протоколом MODBUS и без собственного источника питания.
• Контролируйте и настраивайте параметры с помощью мобильных приложений или компьютерного программного обеспечения.
• Мониторинг и настройка через мобильный телефон или ПК
• Расширенная электронная защита

Обзор средств защиты

• Перегрузка по току от солнечных батарей
• Короткое замыкание на входе панелей
• Уменьшение ввода вдвое
• Смещение батареи
• Перенапряжение аккумулятора
• Чрезмерный разряд аккумулятора
• Перегрев аккумулятора
• Низкая температура литиевой батареи
• Короткое замыкание нагрузки
• Перегрузка нагрузки
• Перегрев регулятора

Интерфейс RJ45 (RS485 MODBUS op.
