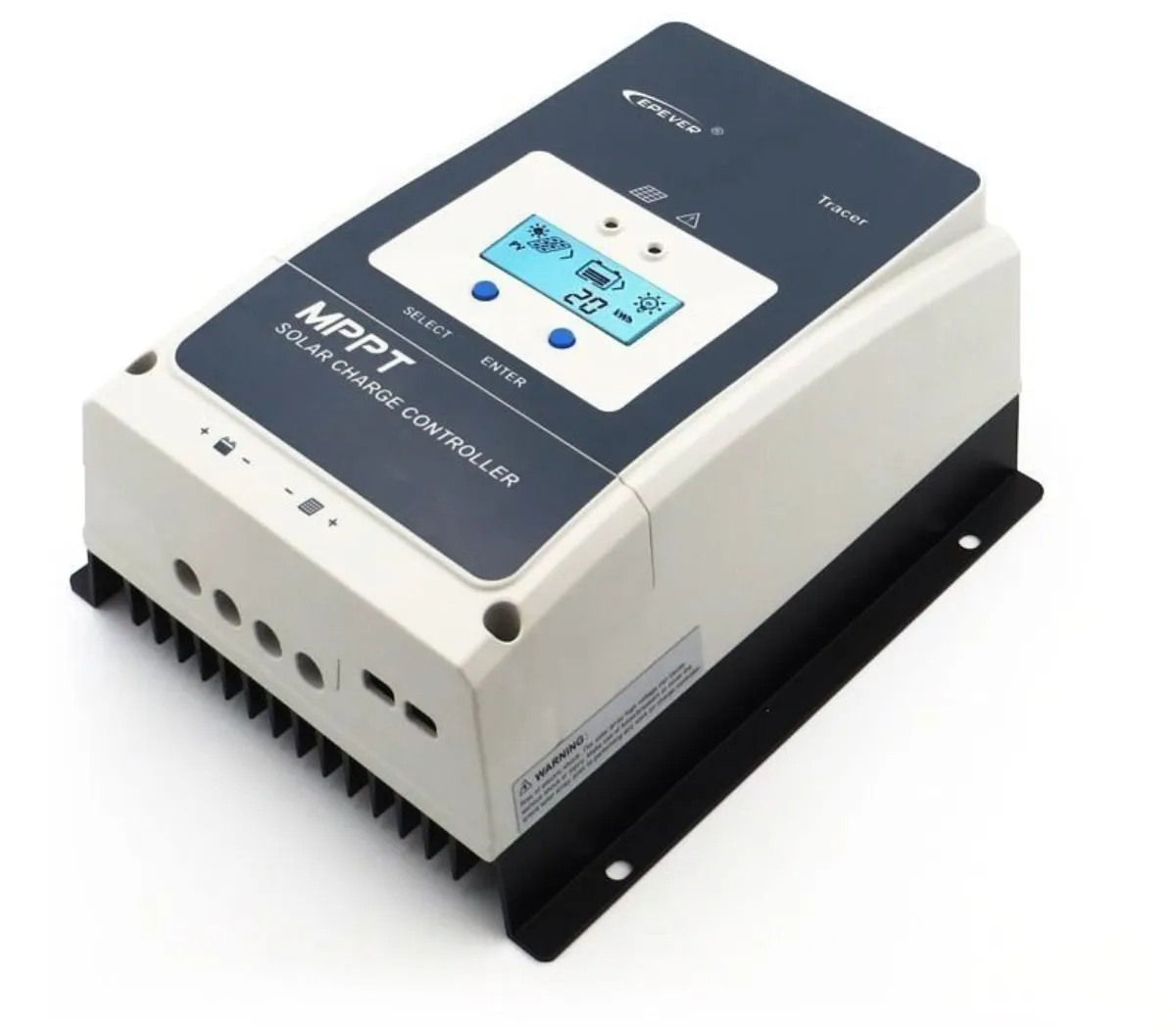

Контроллер солнечной энергии MPPT EPEVER TRACER5415AN 12 24 36 48 В TracerAN 50 А, вход 150 В

ЭПЕВЕР ТРЕЙСЕР5415AN

Высокопроизводительный контроллер MPPT используется для управления потоком энергии от солнечной панели или источника питания к батареям и устройству. Работает с системами 12/24/36 и 48 В и током до 50 А. Максимальное входное напряжение до 150 В.

Серия солнечных контроллеров TracerAN — это новое поколение, которое следует за серией TracerA. Улучшает алгоритм MPPT и благодаря поддержке входного напряжения 150 В позволяет последовательно подключать большее количество солнечных панелей. Это увеличивает общую эффективность солнечной системы. Основным преимуществом является использование современной технологии MPPT (Maximum Power Point Tracking), повышающей эффективность всей системы на 30% и более. Технология MPPT обеспечивает максимальное использование энергии, подаваемой от фотоэлектрической панели, за счет выбора потребления в рабочей точке с максимальной подаваемой мощностью. Эта точка постоянно контролируется и поддерживается. Это компенсирует все воздействия температуры, разной интенсивности освещения и т. д.

Этот солнечный контроллер подходит для широкого спектра островных применений, таких как семейные и многоквартирные дома. Многофункциональный дисплей встроен непосредственно в контроллер MPPT для удобного мониторинга системы и возможной настройки рабочих параметров, вкл. контрольные светодиоды. Регулятор серии Tracer AN основан на технологии многофазного синхронного выпрямления (MSRT) и усовершенствованном алгоритме управления MPPT, с двухъядерной процессорной архитектурой и общим минусовым полюсом. MSRT может гарантировать очень высокую эффективность преобразования при любой мощности зарядки, что явно повышает энергоэффективность солнечной системы.

Максимальная мощность солнечных панелей в Втп

Максимальная мощность зарядки аккумулятора этой модели составляет 50 А, что соответствует мощности панели 625 Втп при аккумуляторе 12 В, 1250 Втп при аккумуляторе 24 В или 2500 Вт при аккумуляторе 48 В. Если панель обеспечивает более высокую мощность, контроллер ограничит ее только номинальной максимальной мощностью. Однако мощность фотоэлектрических панелей не должна превышать номинальную мощность регулятора более чем в 1,5 раза, в противном случае регулятор может быть необратимо поврежден!

Максимальное входное напряжение солнечных панелей

Вы можете соединить солнечные панели последовательно, их общее выходное напряжение холостого хода, обозначаемое Voc (будьте осторожны, не путайте его с напряжением панели под нагрузкой, обозначаемым Vmpp), но оно никогда не должно превышать номинальное напряжение. значение напряжения нагрузки Voc 150 В - превышение этого значения приведет к необратимому повреждению регулятора. Здесь необходимо учитывать, что напряжение солнечной панели увеличивается с понижением температуры окружающей среды, а значение Voc, указанное в параметрах солнечной панели, соответствует значению для 25 °C. Поэтому мы не рекомендуем, чтобы указанное значение Voc превышало 138 В при 25 °C (напряжение нагрузки Vmpp максимум 108 В)!

Если вы не уверены в выборе подходящего регулятора и идеальном подключении солнечных батарей, не стесняйтесь обращаться к нам

Мониторинг и настройки

Настройка параметров контроллера (в основном типа используемой батареи) осуществляется с помощью встроенного ЖК-дисплея или внешнего дисплея МТ50 - он не является частью контроллера. Существует три основных типа аккумуляторов: герметичные, гелевые, залитые. Четвертый вариант — регулируемый пользователем аккумулятор — здесь можно задавать любые параметры. Вы также можете настраивать параметры и осуществлять мониторинг на своем ПК, вам понадобится только USB-кабель связи EPsolar и программное обеспечение, которое вы можете бесплатно загрузить на карту USB-кабеля. Его также можно контролировать и настраивать с помощью мобильного телефона или планшета. Для этого вам понадобится модуль Bluetooth BLE-01.

Реле управления нагрузкой или автоматическим генератором облегчают создание гибридной энергосистемы. Комплексная электронная защита, в том числе защита от перезаряда, защита от переразряда и защита от обратной полярности фотоэлектрических модулей, эффективно обеспечивают более безопасную и надежную работу солнечной системы в течение более длительного периода времени. Изолированный интерфейс RS485 со стандартным протоколом связи MODBUS и источником питания 5 В позволяет потребителю легко расширять устройство, поддерживает работу до 8 контроллеров подряд для расширения системы и отвечает различным требованиям мониторинга, поэтому его можно используется в различных устройствах, таких как солнечные автодома, домашние системы, внедорожный мониторинг и т. д.

Основные характеристики

• Сертификация CE (LVD EN/IEC62109, EMC EN61000-6-1/3)
• Высококачественные и безотказные компоненты от ST и Infineon для обеспечения максимально длительного срока службы продукта.
• Передовая технология MPPT и очень высокая степень отслеживания до 99,5%
• Максимальная эффективность передачи постоянного/постоянного тока, до 98,7%
• Усовершенствованный алгоритм управления MPPT минимизирует потери MPP и время простоя
• Точность обнаружения и отслеживания в высшей точке нескольких пиковых значений MPP.
• Широкий диапазон рабочего напряжения MPP
• Система автоматического управления для ограничения мощности зарядки и тока, превышающего номинальное значение
• Поддержка четырех типов батарей: герметичные, гелевые, залитые и настраиваемые пользователем.
• Функция компенсации температуры батареи
• Функция записи энергии и статистики в реальном времени
• Функция автоматического снижения мощности при превышении температуры
• Стопроцентная работа при полной нагрузке в дисп
