XtendLan LANTESTLCD8601S tester káblov s LCD Cat5 Cat6 Cat7 UTP STP BNC test PoE Ping hľadačka sonda

XtendLan LANTESTLCD8601S

Pokročilý tester na testovanie a diagnostiku rôznych typov káblov/vedení. Využíva technológiu TDR (Time Domain Reflectometre) na presnú lokalizáciu a identifikáciu závad vo vedení. Zariadenie je vybavené veľkým LCD displejom, ktorý zobrazuje všetky patričné informácie a podporuje viacjazyčné nastavenie. Okrem toho je vybavený vstavaným tónovým generátorom a funkciou vyhľadávania portov, takže je ideálny na testovanie sieťových káblov, telefónnych liniek a videokáblov.

• Tester ponúka širokú škálu funkcií pre rôzne typy testovania a diagnostiku.

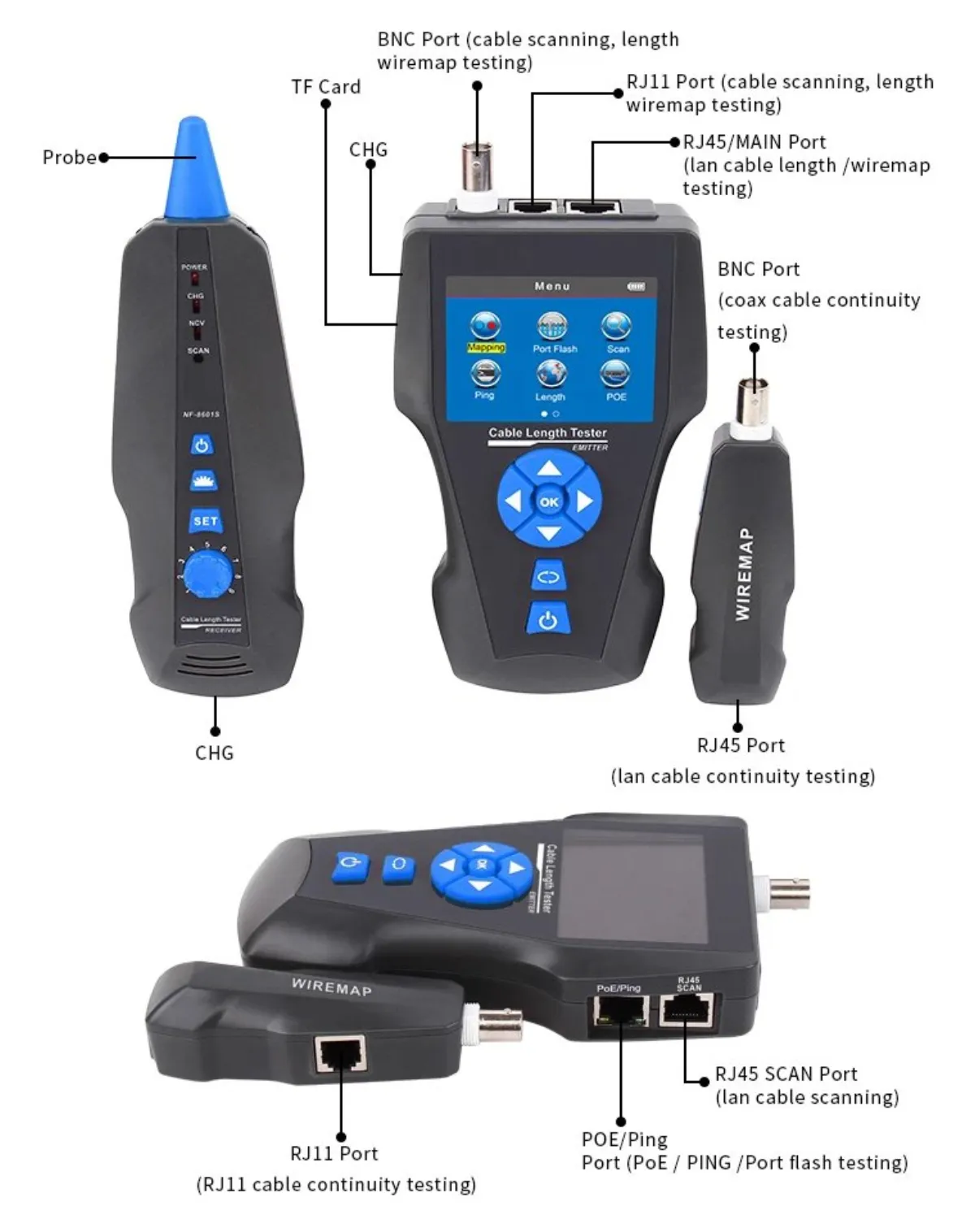

• Tester UTP/STP (RJ-45), koaxiálnych (BNC), telefónnych (RJ-11) a USB vedenia.
• Ohmické metódy merania, vrátane rozšírených testov napájania PoE a odozvy PING.

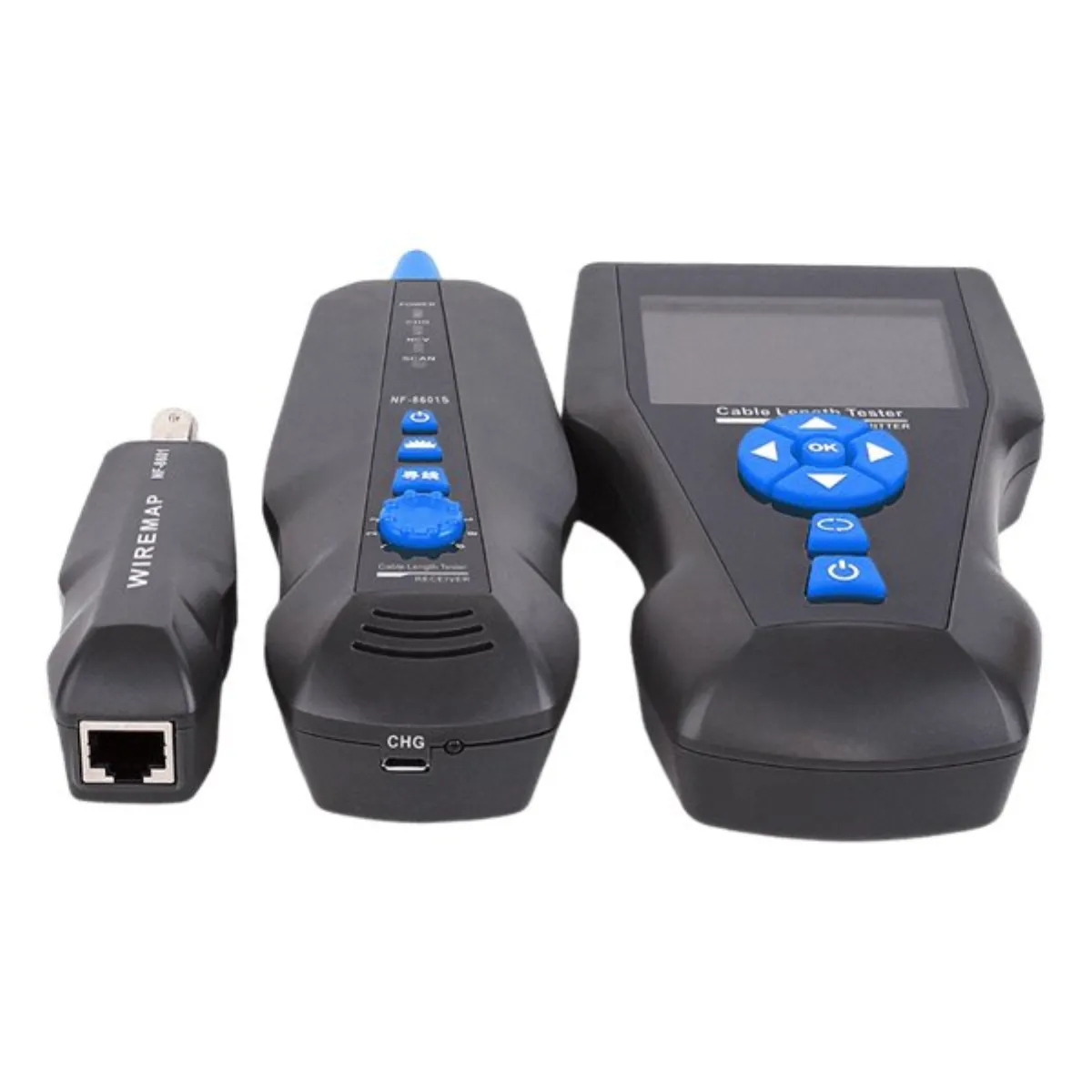

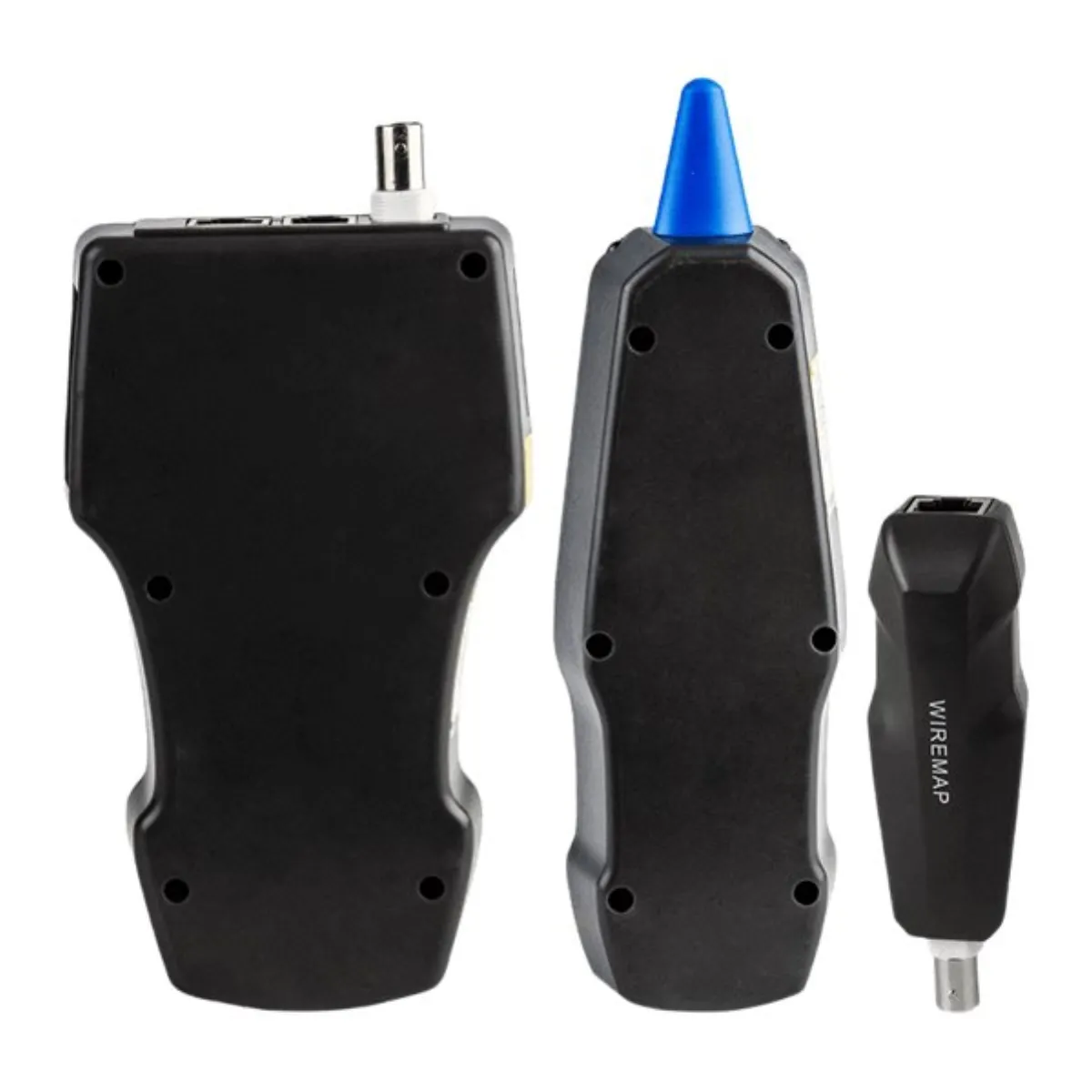

Výbava: detekčné sondy na vyhľadávanie káblového spojenia, 1x protislučka, farebný LCD displej

Typ meraných káblov

• UTP/STP typicky Cat5, Cat5E, Cat6 a Cat7
• Koaxiálne káble
• USB prepojovacie káble
• Telefónne a iné jedno-párové káble

Druhy meraní

• Meranie dĺžky vodičov (odrazová metóda)
• Test na rozpojenie, skrat s identifikáciou umiestnenej závady
• Schéma zapojenia vodičov v kábli (len pre porty RJ-45 s loobackom)
• Vyhľadávanie káblových vedení pomocou sondy
• Identifikácia kábla
• Ping (ICMP) na zvolenú IP adresu
• Meranie PoE napäťových úrovní na vodičoch

Presnosť dĺžkového merania

• Pre neznámy kábel po predchádzajúcej kalibrácii na vzorke najmenej 10 m dĺžky: 2 % z dĺžky a +/- 0,5 m
• Pre káble Cat5E: 3% z dĺžky a +/- 0,5 m

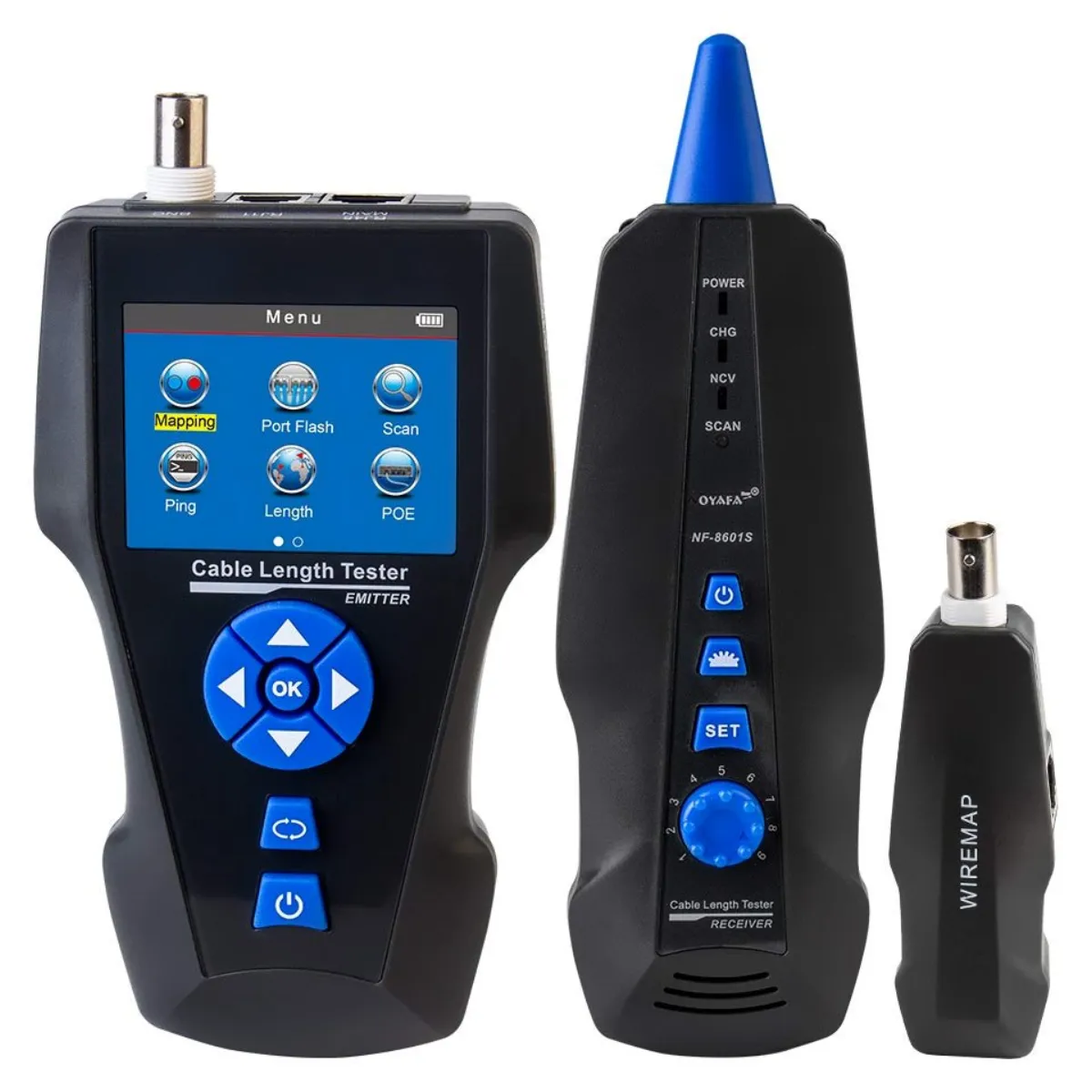

Displej

• LCD
• farebný
• 128 x 64 p

Batérie

• 3,7 V
• typ Lion
• 1800 mAh

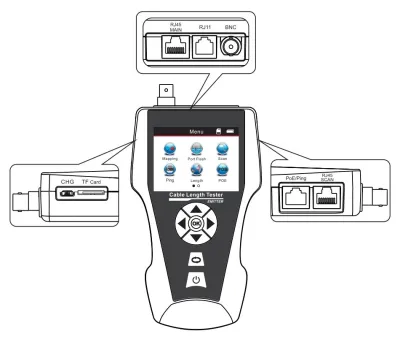

Čítačka pamäťových kariet

• slot pre microSD (TF) kartu - uloženie záznamov (zapojenie káblov
• dĺžky vedenia
• PoE napätie na vodičoch atď.)

Pracovná teplota: -10 až +60 °C

Rozmery testera: 173 x 92 x 34 mm

Rozmery sondy: 183 x 58 x 35 mm

Rozmery slučky: 106 x 32 x 30 mm
