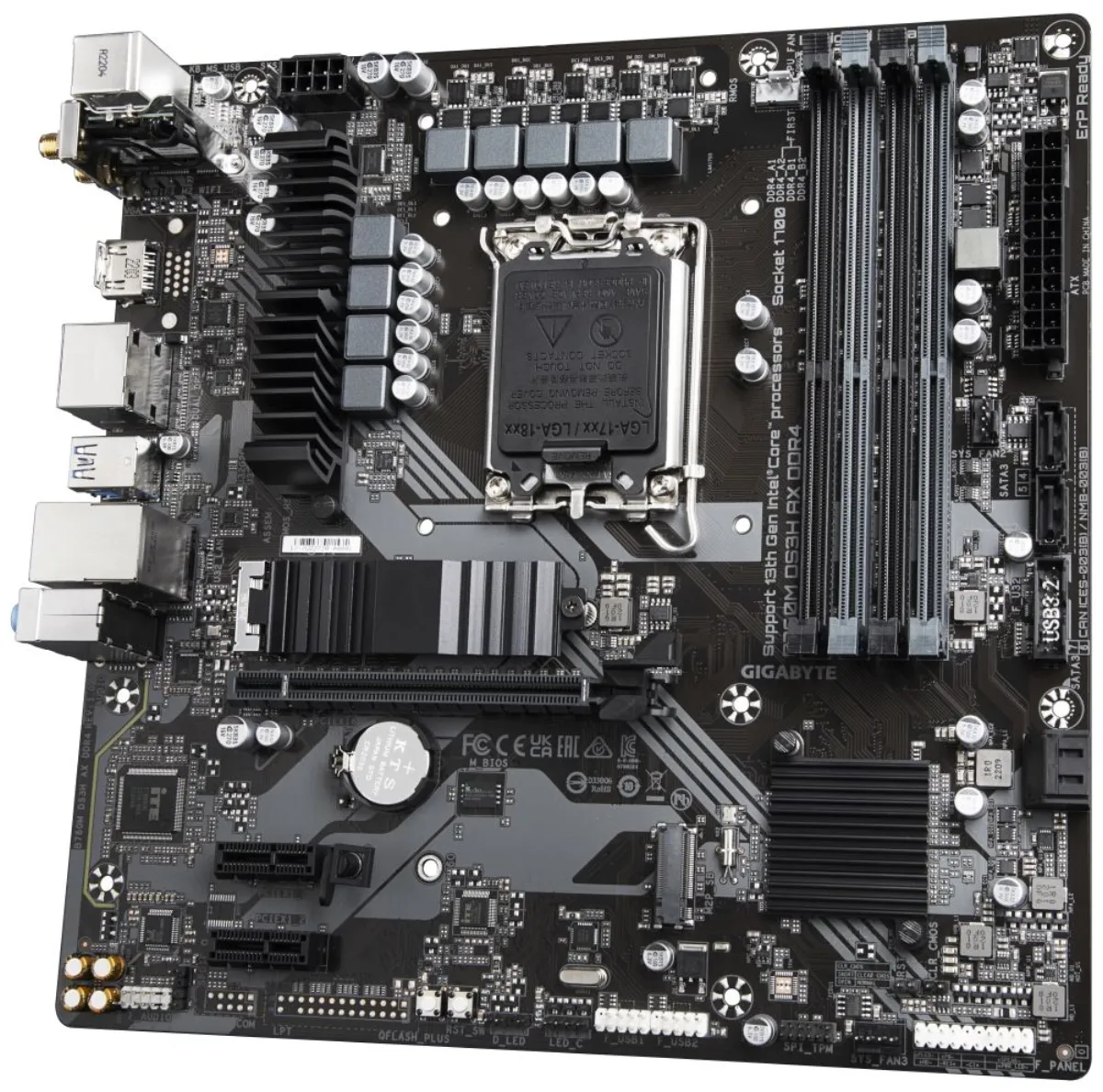

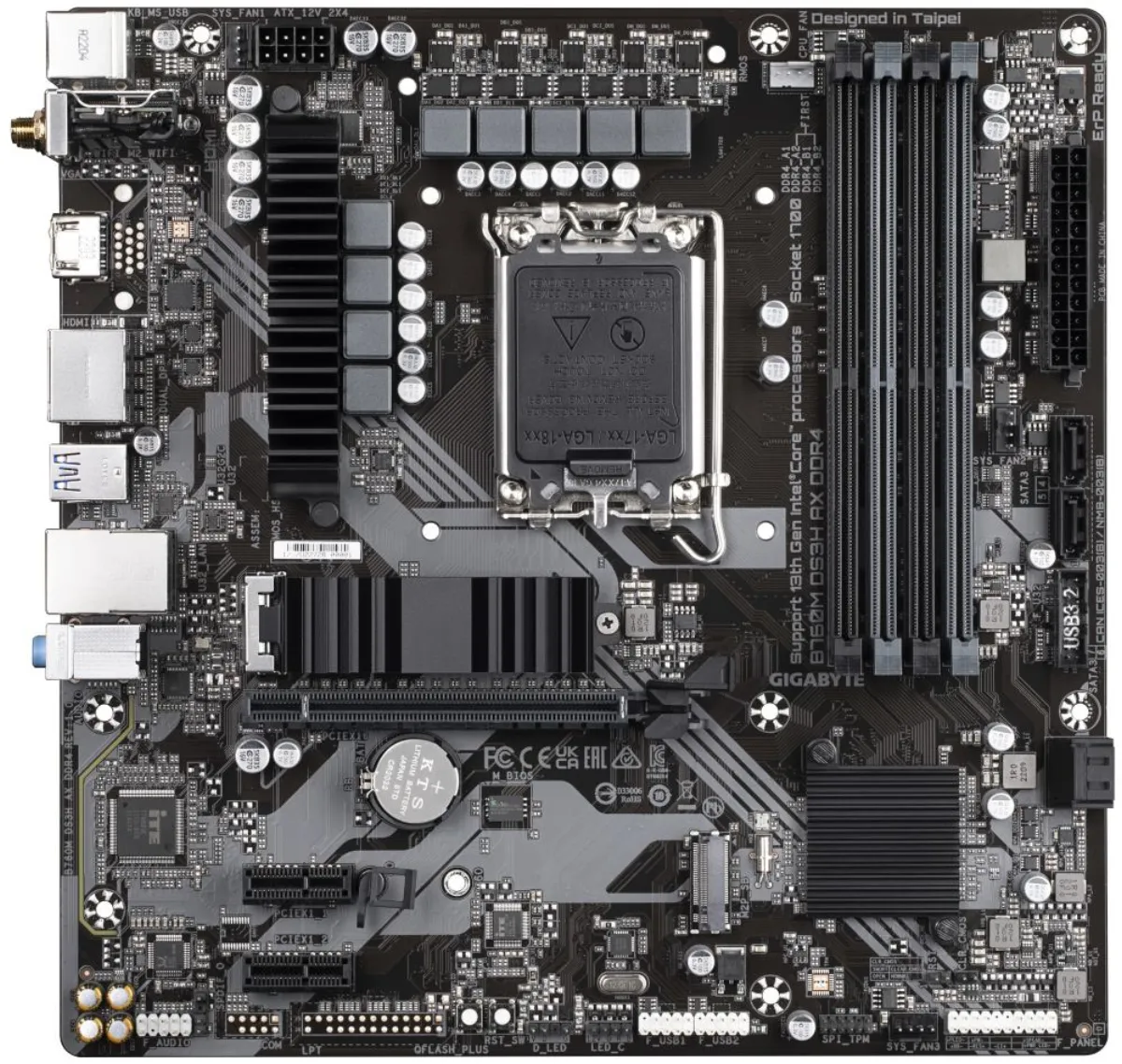

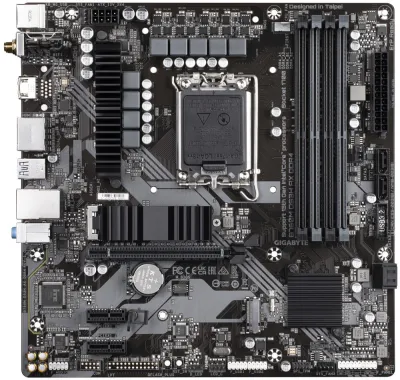

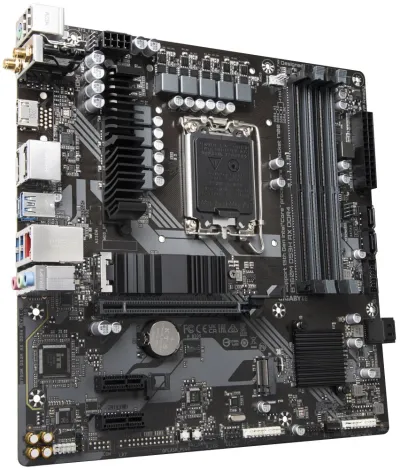

GIGABYTE B760M DS3H AX DDR4 Intel B760 LGA1700 4x DDR4 2x M.2 DP HDMI USB-C WiFi mATX

GIGABYTE B760M DS3H AX DDR4

Plošča je opremljena z grafičnimi izhodi za uporabo s procesorji z integriranim grafičnim jedrom. Matična plošča ne vsebuje grafične kartice in brez uporabe ustreznega procesorja ti izhodi ne bodo delovali.

CPE

• Podpora za procesorje 12 . in 13. generacije Intel Core/ Pentium/ Celeron (socket LGA1700)

Nabor čipov

• Intel B760

Spomin

• 4x DDR4 pomnilniška reža, podpora do 128 GB
• Podpora za DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 ( OC) )/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC) )/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
• Dvokanalna pomnilniška arhitektura
• Podpora ECC, 1Rx8/2Rx8, brez medpomnjenja (način brez ECC)
• Podpira ne-ECC, 1Rx8/2Rx8/1Rx16, brez medpomnjenja
• Podpora za Intel Extreme Memory Profile (XMP).

Reže

• 1x PCIe 4.0 x16 reža
• 2x PCIe 3.0 x1 reža

Grafično oblikovanje

• 1x HDMI priključek, ki podpira največjo ločljivost 4096 x 2160 pri 60 Hz
• 2x DisplayPort vrata, ki podpirajo največjo ločljivost 4096 x 2304 pri 60 Hz

Repozitorij

• 1x reža M.2, ključ M, za enote tipa 2280 (način PCIe 4.0 x4/x2)
• 1x reža M.2, ključ M, za enote tipa 2280 (način PCIe 4.0 x4/x2)
• 4x SATA 6Gb/s priključek
• RAID 0, RAID 1, RAID 5 in RAID 10 podpora za pogone SATA

USB

• 1x USB 3.2 Gen2 tip C vrata na zadnji plošči
• 5x USB 3.2 Gen1 (USB 3.0) vrata (3 vrata na zadnji plošči, 2 vrata na voljo prek notranjega USB priključka)
• 6x USB 2.0 priključkov (2 priključka na zadnji plošči, 4 priključka so na voljo prek notranjih USB priključkov)

Avdio

• Avdio kodek Realtek
• 2/4/5.1/7.1 kanalni zvok visoke ločljivosti
• Podpora za izhod S/PDIF

ZADAJ

• 1x Realtek 2.5Gigabit LAN krmilnik

WLAN/ Bluetooth

• AMD Wi-Fi 6E RZ608
• Wi-Fi 802.11a/b/g/n/ac/ax
• Dvojni pas (2,4 GHz, 5 GHz, 6 GHz)
• Bluetooth 5.2

Notranji priključki

• 1x 24-polni ATX glavni napajalni priključek
• 1x 8-polni ATX 12V napajalni konektor
• 1x CPU priključek za ventilator
• 3x priključek sistemskega ventilatorja
• 1x naslovni priključek za LED trak
• 1x priključek RGB LED traku
• 2x M.2 reža, M Key
• 4x SATA 6 Gb/s priključek
• 1x priključek na sprednji plošči
• 1x avdio priključek na sprednji plošči
• 1x USB 3.2 Gen1 (USB 3.0) priključek (podpira 2x USB 3.2 Gen1 port)
• 2x USB 2.0 konektor (podpira 4x USB 2.0 port)
• 1x TPM priključek (samo za GC-TPM2.0 SPI in GC-TPM2.0 SPI 2.0 modula)
• 1x S/PDIF izhodni priključek
• 1x gumb Q-Flash Plus
• 1x gumb za ponastavitev
• 1x mostiček za ponastavitev
• 1x mostiček Clear CMOS

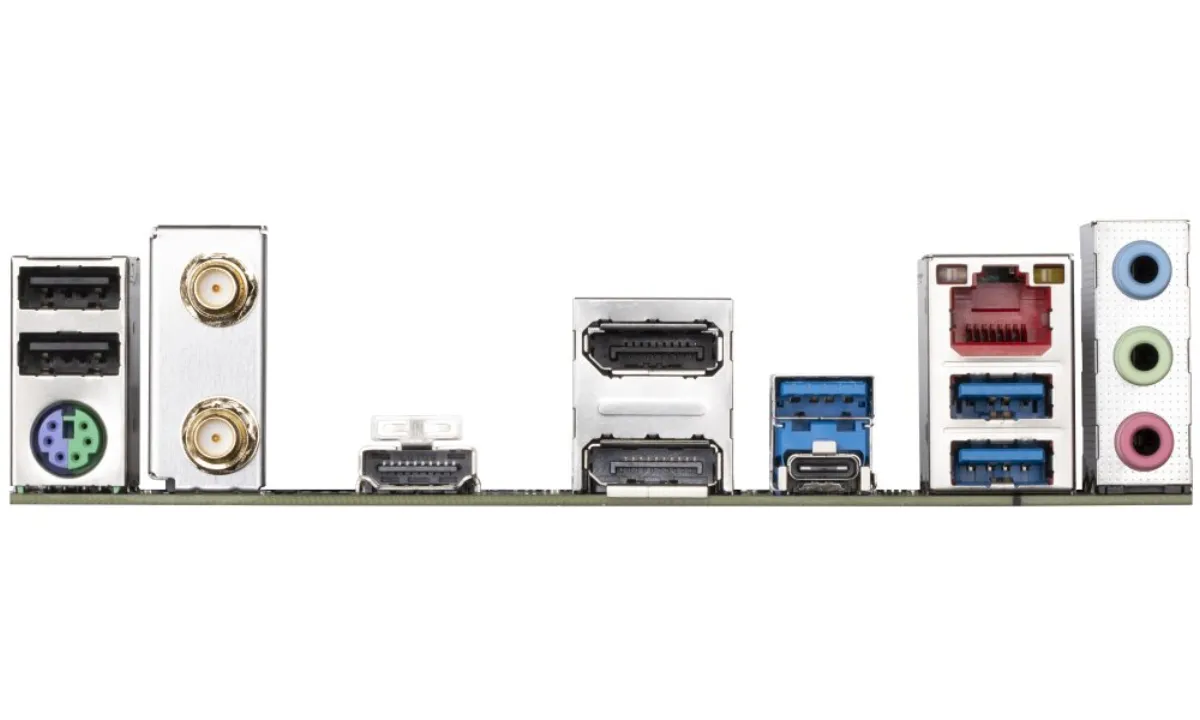

Vrata na zadnji plošči

• 2x USB 2.0
• 1x PS/2 kombinirana vrata za tipkovnico in miško
• 2x Wi-Fi priključek za anteno
• 2 x DisplayPort
• 1x HDMI
• 1x USB 3.2 Gen2 tip C
• 3x USB 3.2 Gen1 (USB 3.0)
• 1x RJ-45
• 3x avdio priključek

Dimenzije

• 24,4 x 24,4 cm
• Micro ATX format
