Tinycontrol LAN-drivrutin v4.0 LTE

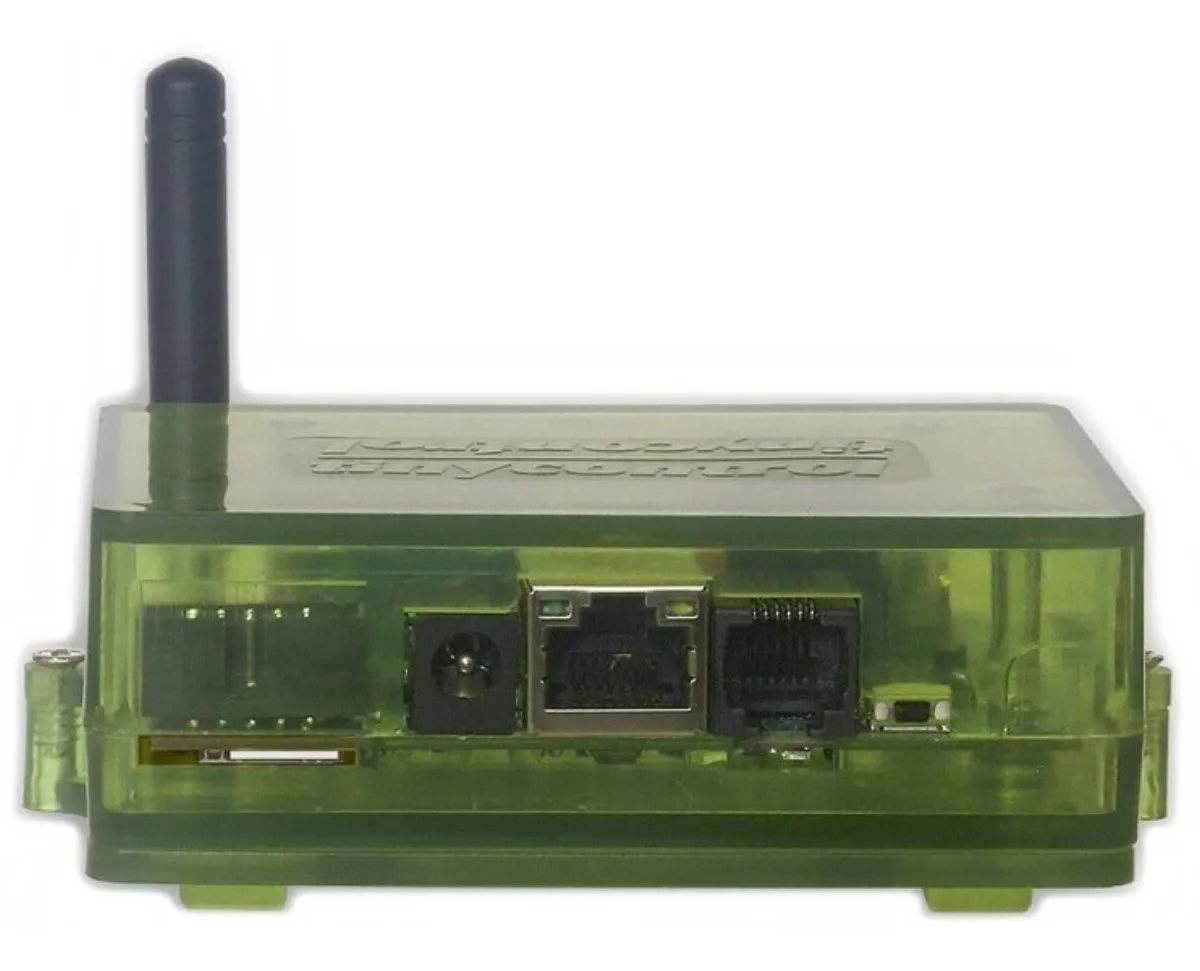

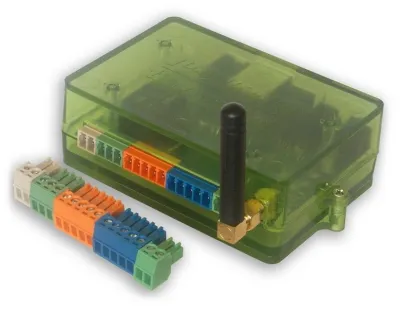

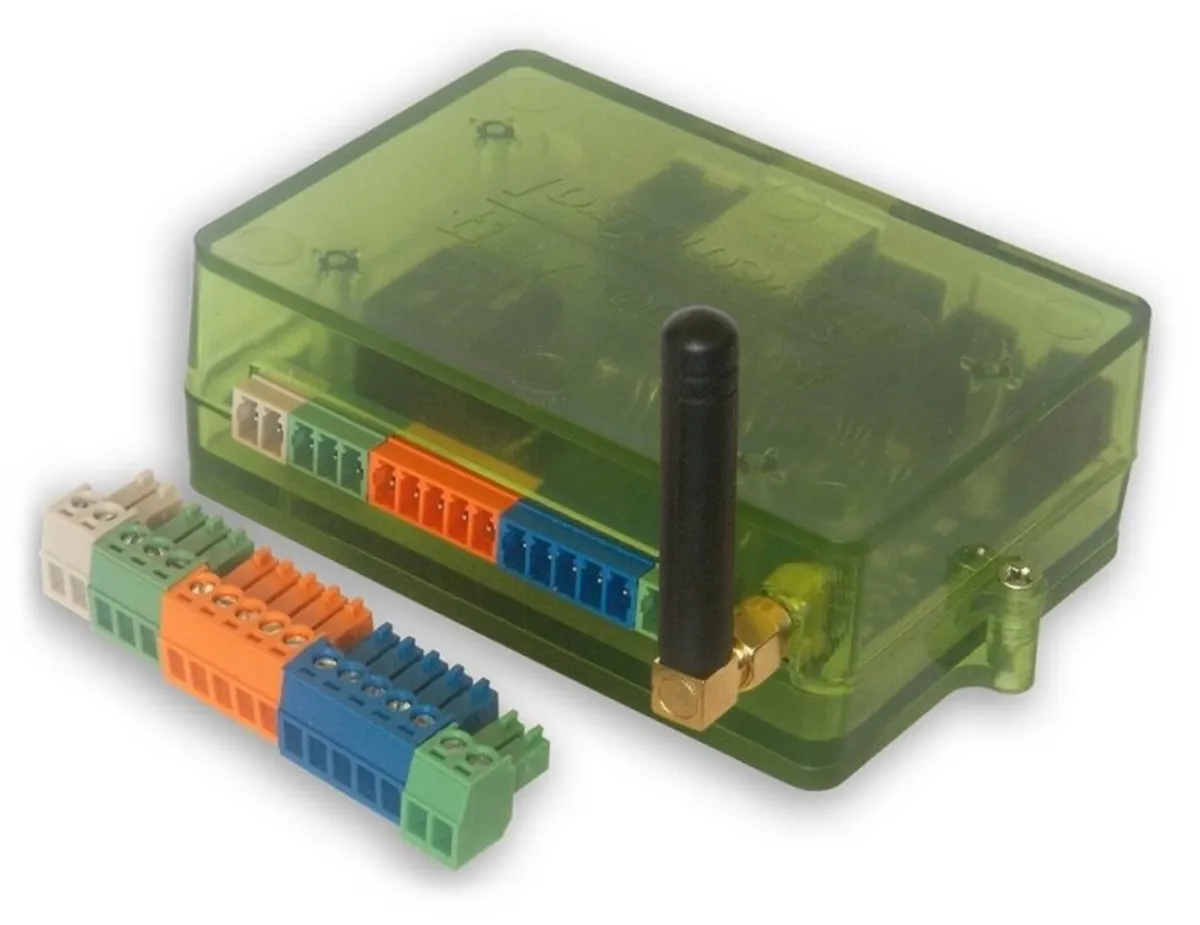

Version med inbyggt LTE-modem

En LAN-kontroller med relä är en enkel, universell och prisvärd enhet för att styra utgångar baserat på information från olika sensorer. Den fungerar som en webbserver som visar olika typer av sensorer och tillåter fjärrstyrning av utgångar. Dessutom är det möjligt att programmera händelser och lämpliga åtgärder för att uppfylla villkoren på någon av sensorerna. En schemaläggare som gör att enheten kan slås på/av vid en viss tidpunkt eller under en viss tid kan vara lämplig för många applikationer. Det finns 3 PWM-utgångar för belysning eller elmotorstyrning.

Den nya LAN-kontrollern v4.0 integrerar alla IoT-upplevelser hittills i en universell enhet. Den representerar en smidig fortsättning på den tidigare serien, nu i en mer praktisk form

Tre kommunikationsgränssnitt

Du kan använda en trådbunden Ethernet-anslutning, en Wi-Fi (802.11n) trådlös anslutning eller båda samtidigt. LTE-anslutning är också tillgänglig. LAN-drivrutinen kan konfigureras helt från en webbsida som är tillgänglig på den inbäddade webbservern. Det är också möjligt att skicka godtyckliga kommandon till enheten via HTTP (hoppa över webbsidan) eller MQTT (efter att ha konfigurerat anslutningen).

Användningsexempel

• Automatisk värmereglering när temperaturen sjunker eller stiger utanför den inställda gränsen
• Slå på/stänga av lampor eller andra enheter
• Övervakning/styrning av solkraftverket - batterispänning, spänning och ström från PV-paneler, kraft och produktion från växelriktaren, byte av apparater beroende på solpanelernas intensitet m.m.
• Bevattningskontroll/översvämningsdetektering
• Säkerhet baserad på PIR-sensor eller dörr-/fönsteröppningsdetektering
• Fjärrövervakning av Sofarsolar solar controllers anslutna via modbus LAN controller bus

Hårdvara

• 3 analoga ingångar med ett omkopplingsbart område - (2× 0-3,3 V eller 58 V, 1× 0-5 V eller 58 V), för mätning av spänningen för likström, växelström (ytterligare sensorer), drifttrycksensorer, termoelement, avståndssensorer, fotoresistorer för ljusmätning och många andra
• 4 logiska ingångar - som statussensor för öppningsövervakning, infraröda rörelsesensorer, för manuell omkopplingsknapp med möjlighet till bistabilt läge, som pulsräknare från en elmätare, som tidsräknare mellan successiva ingångsåterställningar
• 1Wire och I2C-ingång - upp till 8x DS18B20 temperatursensor, I2C för anslutning av olika enheter, t.ex. temperatur- och fuktsensorer, sensorer för luftkvalitet (PM), sensorer för mätning av CO2, OLED-display med möjlighet att konfigurera den visade texten och andra (. se listan över sensorer som stöds nedan)
• UART-gränssnitt för kommunikation med externa enheter via seriell port
• RS-485-buss för att stödja enheter med Modbus RTU-protokoll
• 1 relä (NC, NO, C), 10 A/250 V
• 1 transistorutgång, ger matningsspänning vid utgången, för att styra enheter med strömförbrukning upp till 0,6 A
• 4 transistorutgångar (OC) för kopplingsreläer
• 3 PWM-utgångar 1 Hz till 1 MHz
• Mätning av temperatur, luftfuktighet och matningsspänning på tavlan

Programvara

• Modernt och responsivt webbgränssnitt
• Möjligheten att anpassa konfigurationen av statuspanelen, ladda upp din egen bakgrund, välja och placera nödvändiga data och knappar
• Två åtkomstnivåer (inloggning) - som administratör för konfiguration och som användare för att se status
• Schemaläggare för att ställa in 50 programmerade tidshändelser
• Utökad tabell över händelser med möjlighet att ange 3 villkor, inklusive tidsinställda händelser från schemaläggaren
• Möjlighet att konfigurera läsning från egna Modbus RTU-enheter - upp till 5 icke-standardiserade enheter
• Watchdog för övervakning och återställning av enheter med IP-adress
• Moderna kommunikationsprotokoll: SNMP, HTTP och MQTT
• Stöd för krypterade TLS-anslutningar för HTTP-, SMTP-, MQTT- eller SNMP v3-protokoll
• HTTP-klient som låter dig konfigurera och styra andra enheter - till exempel styra ett Wi-Fi-relä (Smart Relay) eller visa sensordata i kamerabilden (stöder autentiseringsmetoderna Basic Authentication och Digest Access Authentication)
• Möjligheten till datainsamling från alla anslutna enheter och sensorer, fjärrbyte av utgångar och fjärrkonfiguration via MQTT-protokollet i tjänsten mqtt.ats.pl och i mobilapplikationen
• Många funktioner tillgängliga via ovanstående tjänst, till exempel att ställa in reaktioner och uppgifter (utföra åtgärder under vissa förhållanden och vid en viss tidpunkt) som täcker flera enheter
• Skicka meddelanden via e-post, via MQTT-protokollet eller SMS (endast LTE-variant) som ett resultat av händelsen
• Möjlighet att skicka data från sensorer via Modbus TCP-protokoll
• Fjärrkontroll från en till flera enheter via UDP - användbar som en knappimplementering över Internet
• Internettidssynkronisering (NTP)
• Upprätthålla status för utgångar och energiräknare tills strömmen återställs
• Bekväm mjukvaruuppdatering och säkerhetskopieringsfunktioner från enhetens webbplats
• Trådlös kontroll enhet med Tasmota firmware
• Mobil-app
