Planet IGS-10020MT Průmyslový Switch 8x 10 100 1000 + 2x 100 1000 SFP Management -40 +75°C

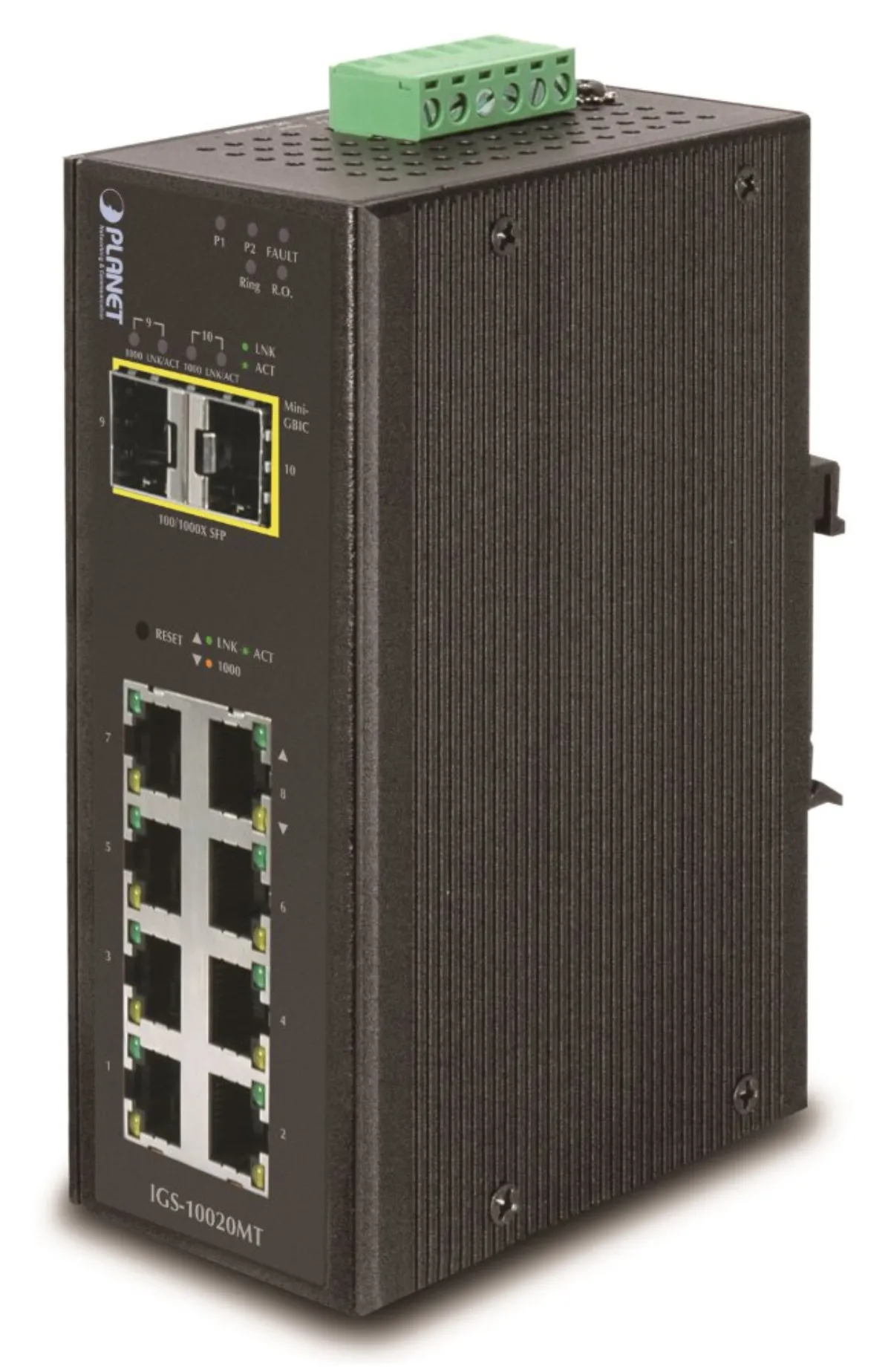

PLANET IGS-10020MT

Průmyslový spravovatelný přepínač a konvertor 8x 10/100/1000Base-T, 2x SFP 100/1000Base-X, podpora IPv6. Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP. Možnost redundantního napájení v rozsahu 12-48 V DC, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C. Diagnostika kabeláže. Přepěťová ochrana ESD do 6 kV. Montáž na DIN lištu nebo přímo na zeď.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

IGS-10020MT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí "Redundant ring" která má dobu zotavení a nalezení nové cesty do 10 ms.

Porty

• 8 x RJ-45 10/100/1000Base-T
• 2 x SFP 1000BASE-SX/LX/B

Paměť

• 8k MAC adres
• buffer 512 kB

Propustnost

• sběrnice 20 Gbps
• provozně 14,8 Mpps

Podpora přenosu: JumboFrame 9 KB

Verze IP protokolu

• IPv4
• IPv6

Provedení

• DIN lišta
• na zeď

Napájení

• redundantní
• 24 V AC
• nebo 12-48 V DC
• připojení možné ze dvou různých zdrojů (nejsou součástí balení)
• celkový příkon do 10 W

Ochrana

• ESD do 6 kV
• připojení napájení na svorkovnici
• spínací poplachové relé (24V/1A) při výpadku primárního napájení

Provozní teplota: -40 až 75°C

Rozměry: 135 x 87,8 x 56 mm

Hmotnost: 720 g

Správa

• Telnet
• Web
• SNMP SSH
• TLS
• SNMP v1
• v2c
• v3

Řízení přístupu

• Protokol ACL založený na IP a MAC
• 123 pravidel

L3 statický routing

• 32 pravidel
• 8 VLAN rozhraní

ACL filtr a bonding

• IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
• MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Priorizace provozu QoS

• 8 úrovní
• priorizace provozu dle portu
• DSCP/TOS v IP paketu
• 802.1p nebo 802.1Q značky

Port shaper nastavení v rozpětí 500 Kb - 80 Mbps

Podpora VLAN

• IEEE 802.1Q
• až 255 VLAN skupin, až 4095 VLAN ID
• Q-in-Q tunneling
• Private VLAN Edge (PVE)
• MAC-based VLAN
• Protocol-based VLAN
• Voice VLAN
• Multicast VLAN Registration

Spanning Tree Protocol

• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring

• RX
• TX
• RX+TX
• many-to-one

Agregace linek

• IEEE 802.3ad LACP
• až 5 skupin po 10 portech

Multicast IGMP

• IGMP v1/ v2/ v3
• až 255 skupin
• podpora režimu IGMP querier mode

Autentizace připojených zařízení

• IEEE 802.1x
• RADIUS
• TACACS+

DHCP Snooping: ano (blokace cizích DHCP serverů)

LLDP: ano (automatická detekce typu připojených zařízení)

Diagnostika kabeláže

• ano
• stanovuje délku kabeláže a případnou vzdálenost k závadě

Průmyslové vlastnosti

• zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
• zařízení je odolné proti vibracím (IEC-60068-2-6)
• zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
• elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI)

• ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS)

• ČSN EN 55024 A1:2015 - Zařízení informační techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
• ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
• ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
• ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
• ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
