Planet IGS-20160HPT 18x 1000Base-T 16x PoE<320W 2x SFP L3 DINIP30 -40 až 75°C WEB SNMPv3 I O
PLANET Technology | IGS-20160HPT | 4711605281751
Cena zboží je 949.04 €.
Hmotnost zboží je 1.896 kg.
Skutečné v košíku 0 ks.

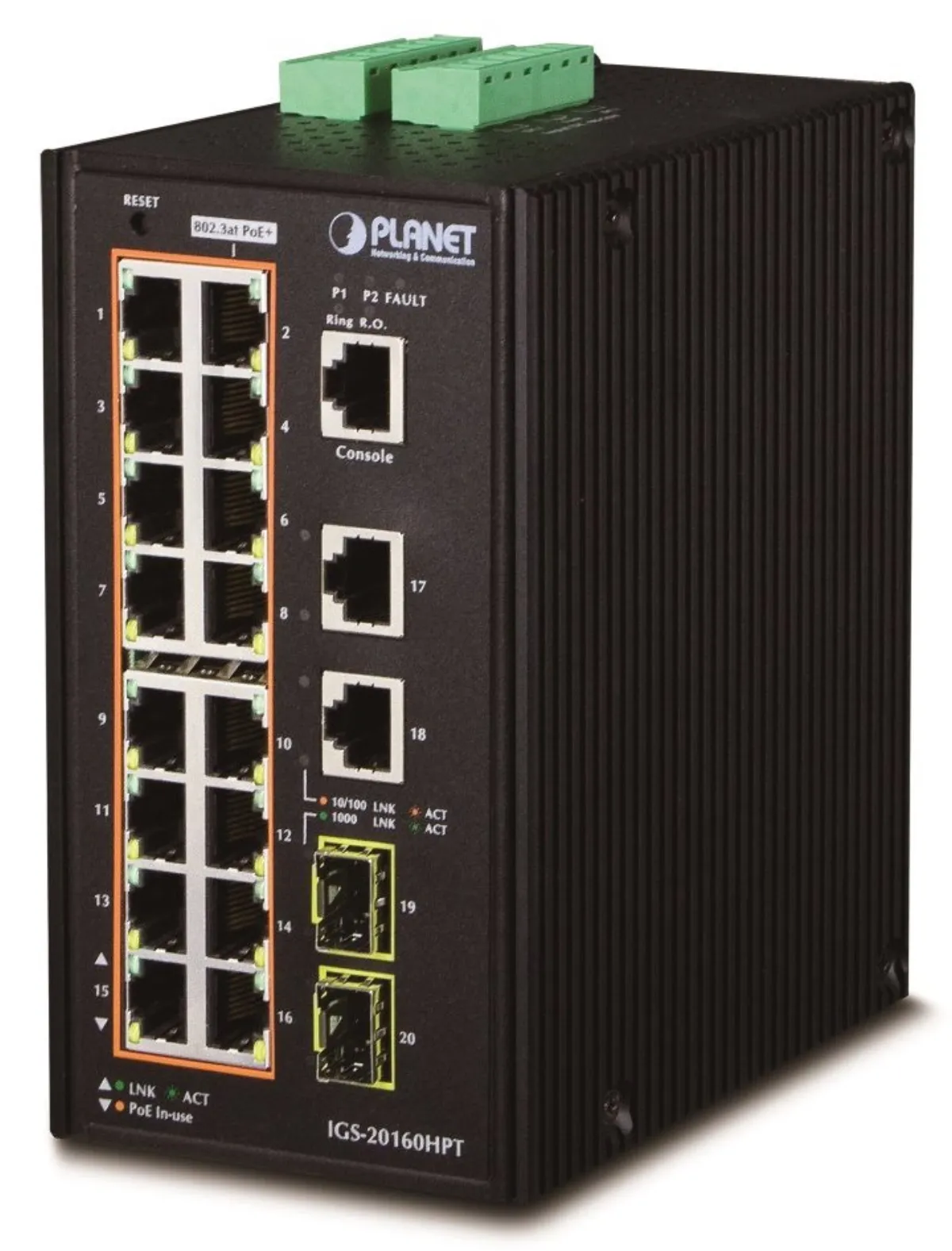

PLANET IGS-20160HPT
PoE průmyslový spravovatelný L2/L3 přepínač 18x 10/100/1000Base-T se 16 PoE injektory, 2x SFP 100/1000Base-X (SFP-DDM), 2x DI/DO; celkový napájecí výkon do 320 W. Web/SNMPv3 management, statický routing, email notifikace, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, LLDP, DHCP Snooping, podpora IPv4/IPv6. Možnost redundantního napájení v rozsahu DC 48-56 V, krytí IP30, hliníková skříň, pracovní teplota -40 až 75 °C. Diagnostika kabeláže. Přepěťová ochrana ESD LAN i napájecích portů do 6 kV. Montáž na DIN lištu nebo přímo na zeď.
Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
IGS-20160HPT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí ERPS (Ethernet Ring Protection Switching), která má dobu zotavení a nalezení nové cesty do 50ms. Je podporováno statické L3 routování pro až 32 pravidel a 128 VLAN rozhraní. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!
Nová generace modulu IGS-20160HPT má funkci kyberneticko-bezpečnostní ochrany, která zvyšuje bezpečnost kritických sítí a chrání před zásahy zvenčí. Nový IGS-20160HPT disponuje rozšířenou pamětí a upgradovaným jádrem protokolů SSH, TLS a SSL, které poskytují robustní ochranu proti pokročilým hrozbám. Zahrnuje řadu funkcí jako je DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x a MAC síťový přístup, UDLD, GVRP, RADIUS, TACACS + správa uživatelských účtů, autentizace SNMPv3 a jiné.
Porty
- 18 x RJ-45 10/100/1000BASE-T
- 2 x SFP 1000BASE-SX/LX/BX
- 1 x RJ-45 (RS-232) port sériové konzol
Paměť
- 8k MAC adres
- buffer 4MBits
Propustnost
- sběrnice 40 Gbps
- provozně 29,7 Mpps (64B)
Podpora přenosu: JumboFrame 9 KB
Verze IP protokolu
- IPv4
- IPv6
Provedení
- DIN lišta
- na zeď
Napájení
- duálně 48-56 V DC
- připojení není nutné ale je doporučené ze dvou různých zdrojů (nejsou součástí balení)
- celkový příkon do 349 W
Ochrana: ESD do 6 kV
Provozní teplota: -40 °C - 75 °C
Rozměry: 152 x 107 x 84 mm
Hmotnost: 1533 g
Správa
- konzole
- Telnet
- Web
- SNMP SSH/SSL
- SNMP v1
- v2c
- v3
Řízení přístupu
- Protokol ACL založený na IP a MAC
- 123 pravidel
L3 statický routing
- 32 pravidel
- 8 VLAN rozhraní
ACL filtr a bonding
- IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
- MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS
- 8 úrovní
- priorizace provozu dle portu
- DSCP/ToS v IP paketu
- 802.1p nebo 802.1Q značky
Port shaper nastavení v rozpětí 500 Kb - 1000 Mbps
Podpora VLAN
- IEEE 802.1Q
- až 255 VLAN skupin, až 4094 VLAN ID
- Q-in-Q tunneling
- Private VLAN Edge (PVE)
- MAC-based VLAN
- Protocol-based VLAN
- Voice VLAN
- GVRP
- Multicast VLAN Registration
Spanning Tree Protocol
- protokol STP, protokol IEEE 802.1d Spanning Tree
- protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
- protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring
- RX
- TX
- obojí
Agregace linek
- IEEE 802.3ad LACP
- 4 porty v 10 skupinách
Multicast IGMP
- IGMP v1/ v2/ v3
- až 255 skupin
- podpora režimu IGMP querier mode
Autentizace připojených zařízení
- IEEE 802.1x (RADIUS) - IP+MAC binding
- VLAN + MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže
- ano
- stanovuje délku kabeláže a případnou vzdálenost k závadě
POE funkce
Celkový napájecí výkon
- 240 W při 48 V zapojení
- 260-320 W při 56 V zapojení
- IEEE 802.3a
Počet injektorů: 16 x až 36 W
Typ napájení: End-span
Pokročilé funkce
- detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
Průmyslové vlastnosti
- zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
- zařízení je odolné proti vibracím (IEC-60068-2-6)
- zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
- elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI)
- ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS)
- ČSN EN 55024 A1:2015 - Zařízení informační techniky
- ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
- ČSN EN 61000-4-2:2008 - Elektrostatický výboj ES
- ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
- ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
- ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
- ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
- ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
- ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
Název | Hodnota | |
---|---|---|
Barva | Černá | |
Vstupní napětí [V] | 48 - 56 (DC) | |
Dimenze [mm] | 152 × 107 × 84 mm | |
podpora MODBUS | Ano | |
Celkový počet portů | 20 | |
Norma | 802.3at | |
Stupeň krytí | IP30 | |
Napájení zařízení | redundantní | |
Vrstva OSI | L3 static (L2+) | |
PoE výstup | 802.3af/at | |
Rychlost portu | 1 Gb/s | |
Vlastnosti PoE | Ping/watchdog | |
Venkovní použití | Ne | |
Počet SPF | 2 | |
Stohovatelnost | Ne | |
Kapacita autobusu (GBps) [Gbps] | 40 | |
Bez ventilátoru | Ano | |
Počet výstupů PoE | 16 | |
Design | DIN lišta | |
Počet portů PoE | 16 |
