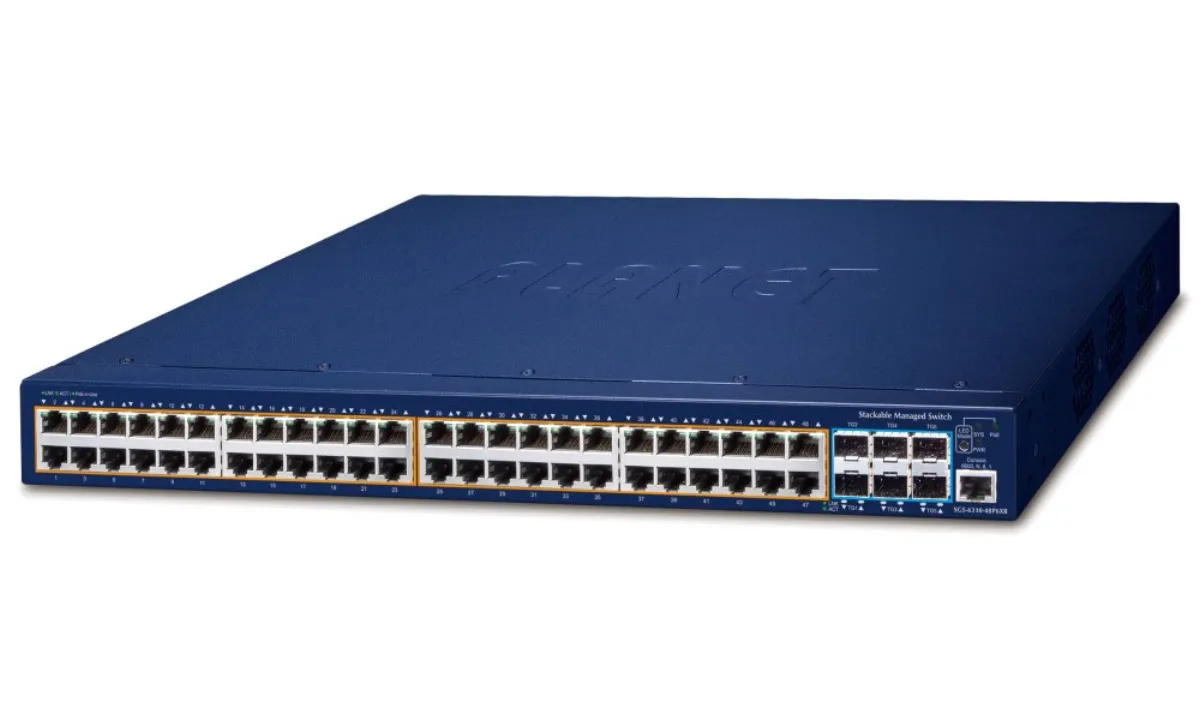

Planet SGS-6310-48P6XR L3 PoE switch 48x1Gb 6x10Gb SFP+ HW IP stack VSF Cluster switch 802.3at 740W 2x power-in

PLANET SGS-6310-48P6XR

Stohovatelný řízený L3 PoE switch, 48x RJ-45 10/100/1000 Base-T, 6x 10G SFP+ Base-SR/LR, 1x RJ-45 (RS-232) konzolový port, PoE+ injektory 802.3af/at s celkovým napájením do 740 W (370 pro AC napájení). IPv4/IPv6 statické směrování na 3. vrstvě, dynamické směrování pomocí RIP (Routing Information Protocol) nebo OSPF (Open Shortest Path First), virtuální i HW stohování, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching). Q-in-Q, VLAN, Multiple Spanning Tree, MSTP, MLD, LACP, IGMP, QoS, LLDP, ACL - Access Control List, DHCP Snooping, IP Source Guard, Dynamic ARP, SNMP, 802.1x, RADIUS/TACACS+, SFP-DDM (Digital Diagnostic Monitor). Správa - konzole/Telnet/web/SNMP v1/v2c, podpora SSH v1/v2, TLS v1.2 a SNMP v3, kapacita 216 Gbps, směrování 160,7 Mpps, Rackmount 19" (1U), napájení AC 100-240 V (50/60 Hz) + DC 55 V (svorkovnice).

• Hardware Stacking - virtualizace do jednoho logického svazku/systému, rozhraní 10G SFP+, správa stohu pomocí jedné IP adresy, podpora až 8 hardwarových jednotek
• IP směrování - podporuje protokoly RIP v1/v2 a OSPF v2 (IPv4) + RIPng a OSPFv3 (IPv6), VRRP v1/v3 pro redundantní nasazení směrování, redistribuce tras, hardwarové směrování VLAN

Porty

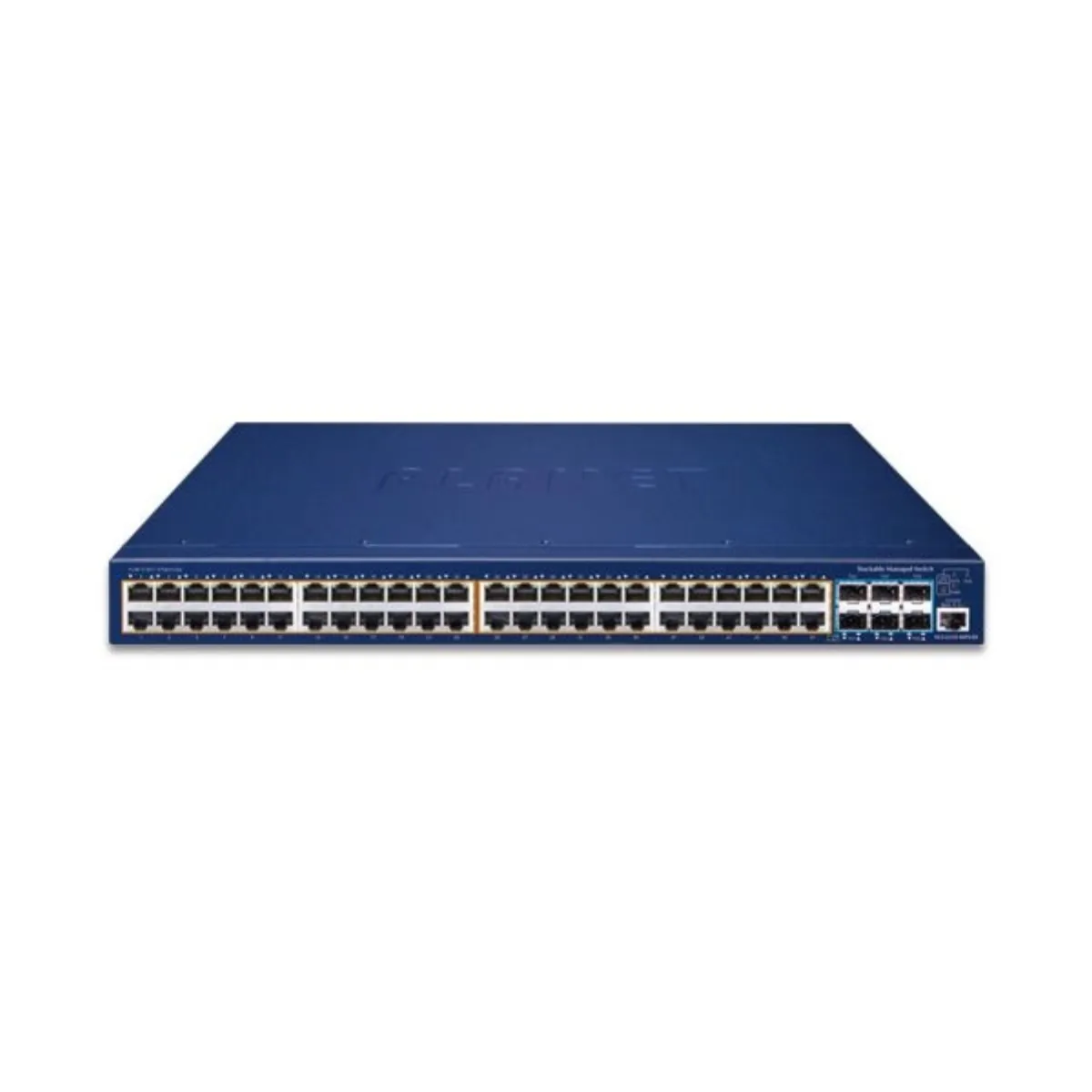

• 48x RJ-45 10/100/1000 Base-T
• 6x SFP+ 10G Base-SR/LR (zpětně kompatibilní s 1000 Base-SX/LX/BX)
• 1x RJ-45 (RS-232) konzolový por

Paměť

• 16k MAC adres
• buffer 1,5 MB

Propustnost

• sběrnice 216 Gbps
• provozně 160,7 Mpps (64b)

Podpora přenosu: JumboFrame 9 KB

Verze IP protokolu

• IPv4
• IPv6

Provedení: rackmount 1U

Napájení

• redundantní

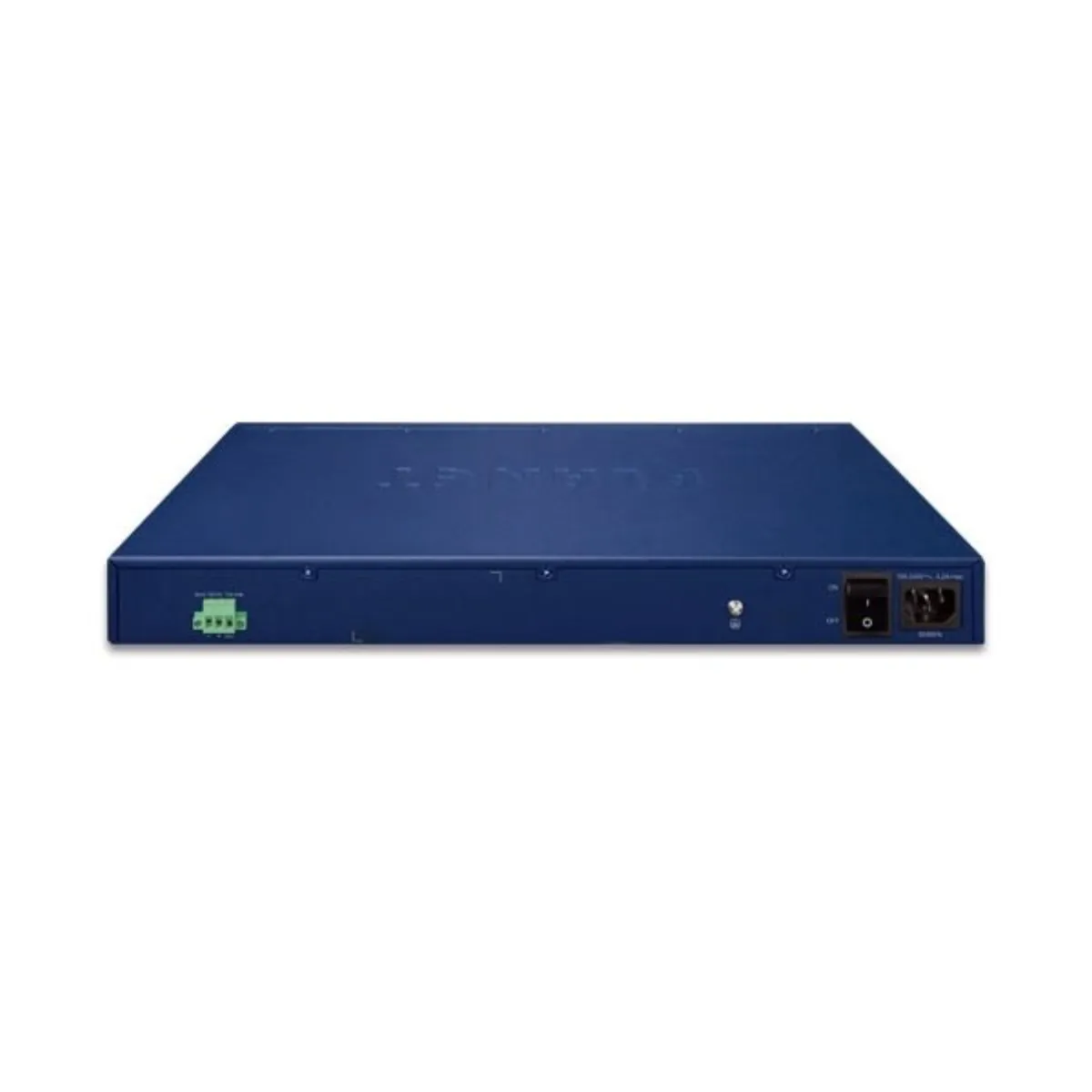

• zdroj AC 100-240 V (50/60 Hz) + DC 55 V
• celkový příkon do 48 W (max. 830 W s PoE)

Ochrana: do 6 kV (thunder-proof)

Provozní teplota: 0 až +50 °C

Rozměry: 440 x 300 x 44 mm

Hmotnost: 5200 g

Správa

• konzole přes RJ-45
• Telnet
• Web
• SNMP v1/v2c + podpora SSH v1/v2
• TLS v1.2 a SNMP v

Řízení přístupu: Protokol ACL založený na IP/MAC nebo času

L3 routing

• ano
• statické i dynamické směrování
• RIPng
• OSPFv3
• VRRPv3

ACL filtr a bonding

• IP ACL, filtrace provozů dle IP adresy
• MAC ACL, filtrace provozů dle MAC adresy
• Time ACL, filtrace provozů dle času

Priorizace provozu QoS

• 8 prioritních front na všech portech
• priorizace provozu dle IEEE 802.1p a dle ToS/DS v IP paketu
• CAR
• HQoS
• MAC/IP/TCP/UDP
• IPv4/IPv6 DSCP
• podporuje striktní priority a zásady Weighted Round Robin (WRR)
• Tail-Drop
• WRED
• monitorování toku a profilování provozu

Podpora VLAN

• VLAN se značkami 802.1Q, až 4K VLAN skupin
• 802.1ad Q-in-Q tunneling (stohování VLAN)
• GVRP pro správu VLAN
• Private VLAN Edge (PVE)
• VLAN založené na protokolu
• VLAN založená na MAC
• VLAN s podsítí IP (subnet)

Spanning Tree Protocol

• protokol STP, protokol IEEE 802.1d Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
• podpora BPDU a root guard

Port mirroring

• RX
• TX
• RX+TX
• many to one
• one to one

Agregace linek

• IEEE 802.3ad LACP/static trunk
• 64 skupin s 8 porty na skupinu

Multicast IGMP

• IGMP v1/v2/v3 snooping
• podpora režimu IGMP querier mode
• podpora MLD v1
• podpora MVR
• až 1024 skupin multicast (IPv4 + IPv6)

Autentizace připojených zařízení: ověřování AAA TACACS+ a IPv4/IPv6 přes RADIUS (řízení přístupu 802.1x na základě portu/MAC + ověřování RADIUS/TACACS)

DHCP Snooping: ano (blokace cizích DHCP serverů)

LLDP: ano (automatická detekce typu připojených zařízení)

Diagnostika kabeláže

• ano
• SFP-DDM (Digital Diagnostic Monitor)

Celkový napájecí výkon

• 740 W, PoE 802.3af, PoE+ 802.3
• 370 W (max.) AC
• 740 W (max.) DC
• 740 W (max.) AC + DC

Počet injektorů: 48x až 30 W

Typ napájení: End-span

Pokročilé funkce

• automatická detekce napájeného zařízení (PD)
• ochrana obvodů zabraňuje rušení napájení mezi porty
• řízení celkového rozpočtu výkonu PoE, priorita portu, omezení výkonu, plán PoE, povolení/zakázání PoE pro jednotlivý port
• detekce klasifikace PD
• integrovaný scheduler pro plánované vypnutí napájených koncových prvků
• detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
