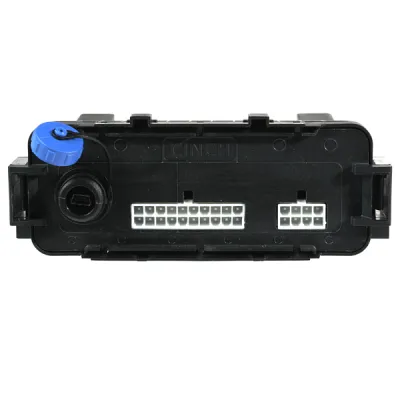

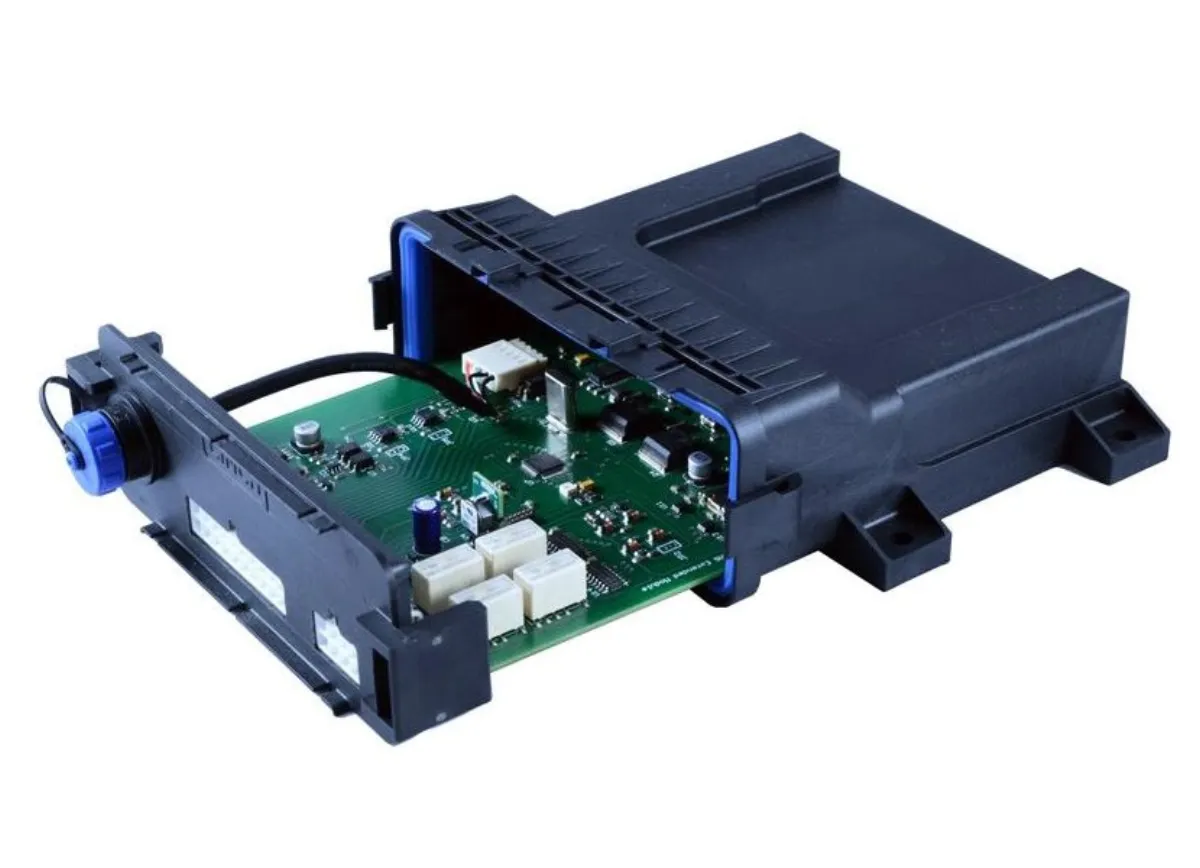

123electric BMS123 Smart – erweitertes Modul

123elektrisches BMS123SM-EM

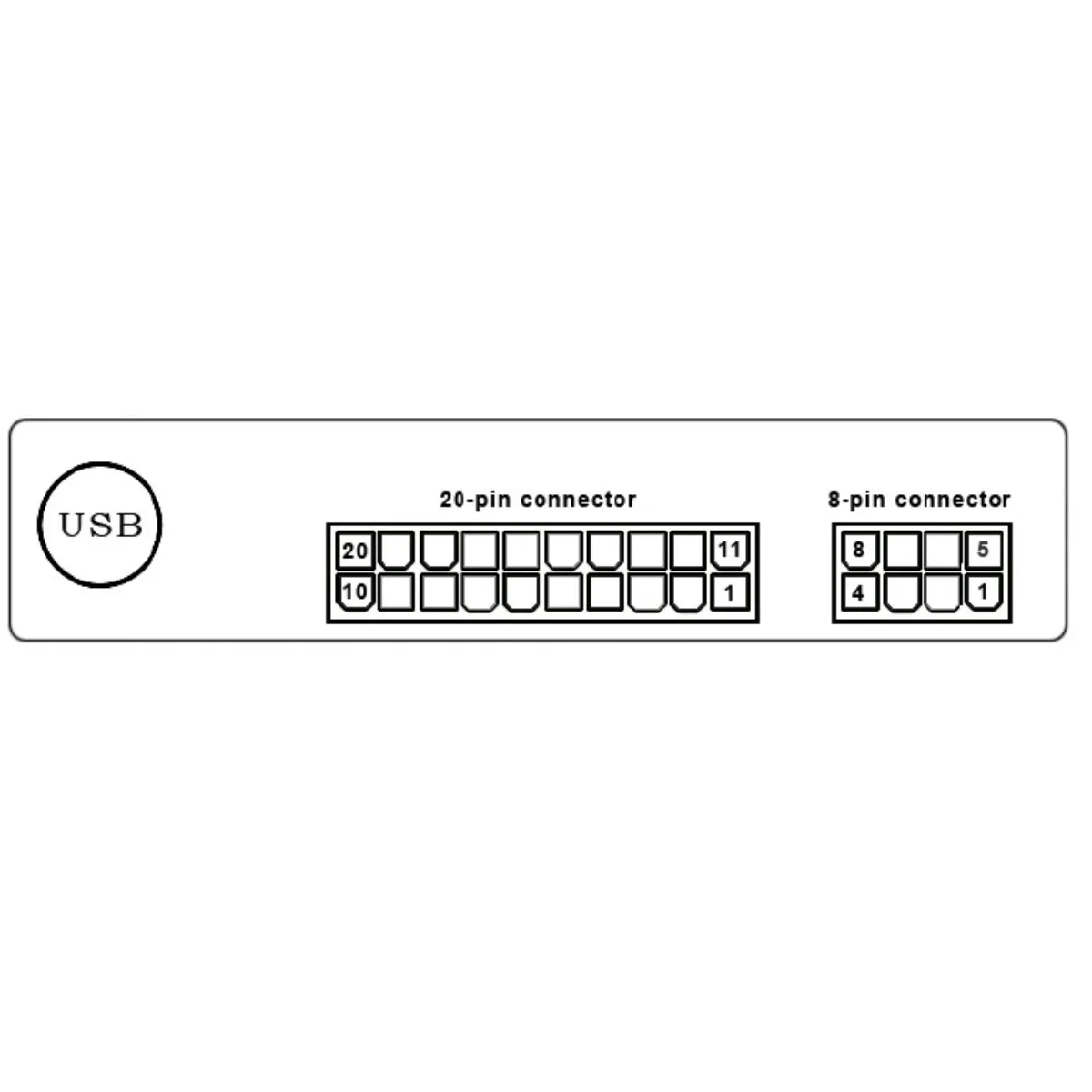

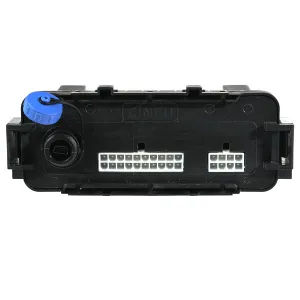

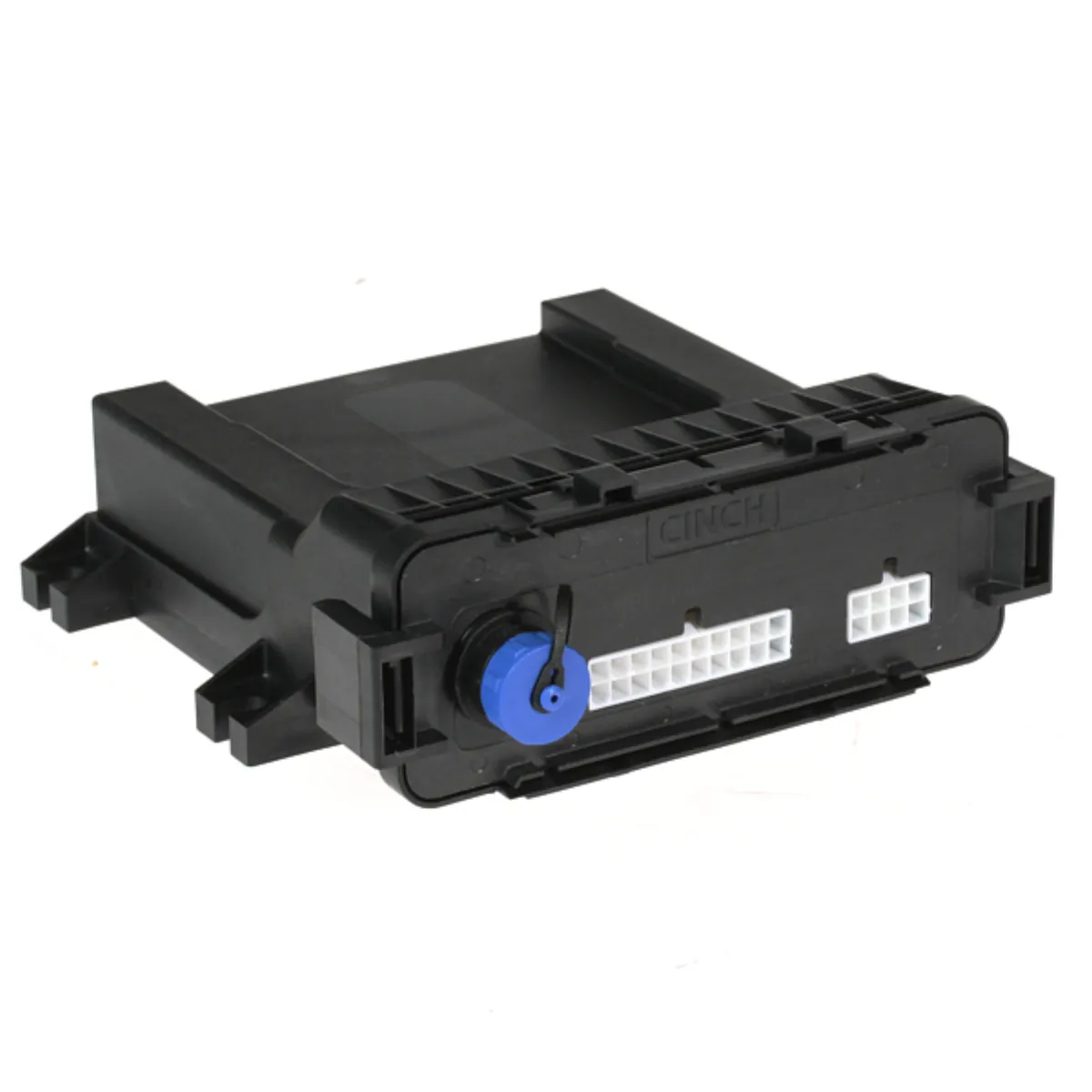

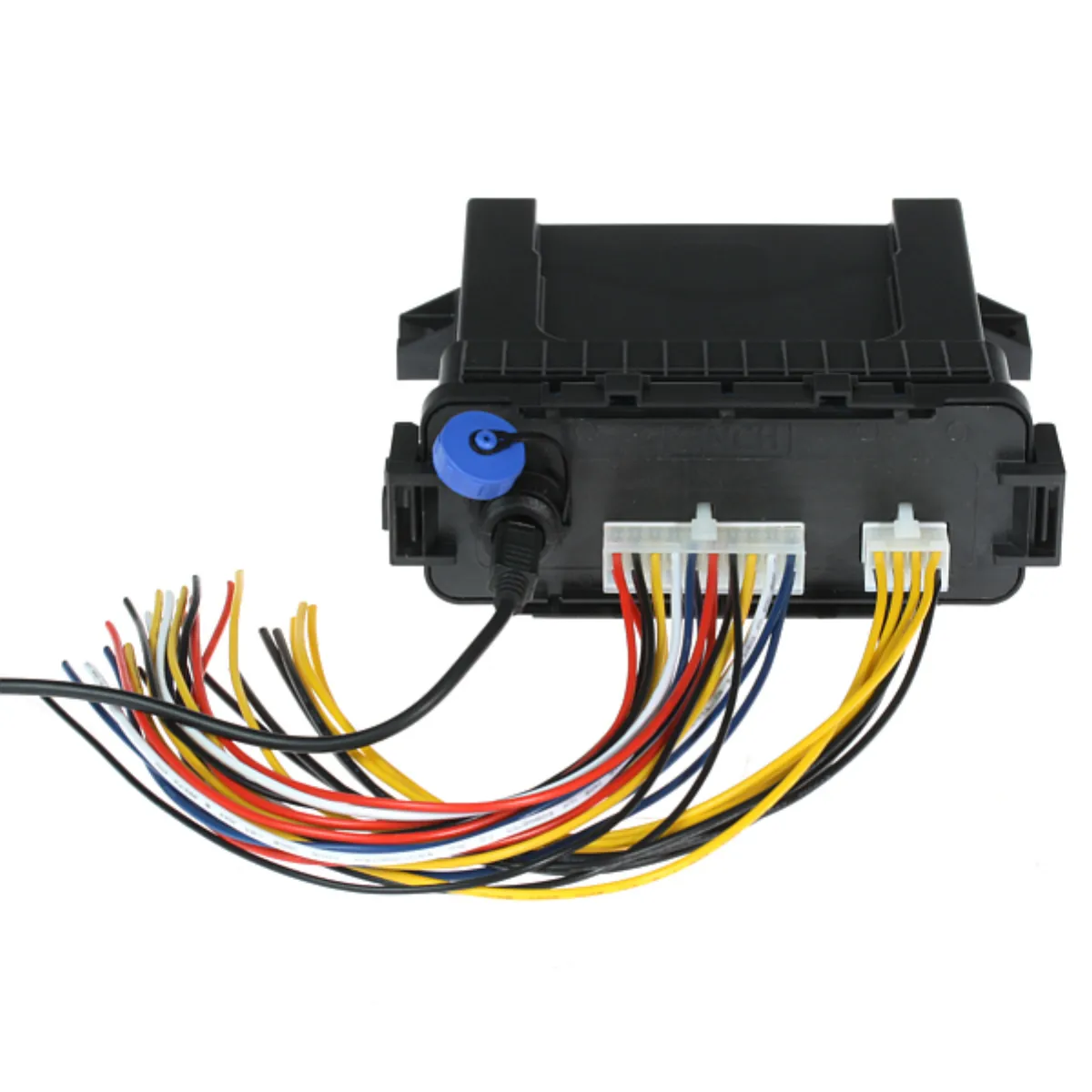

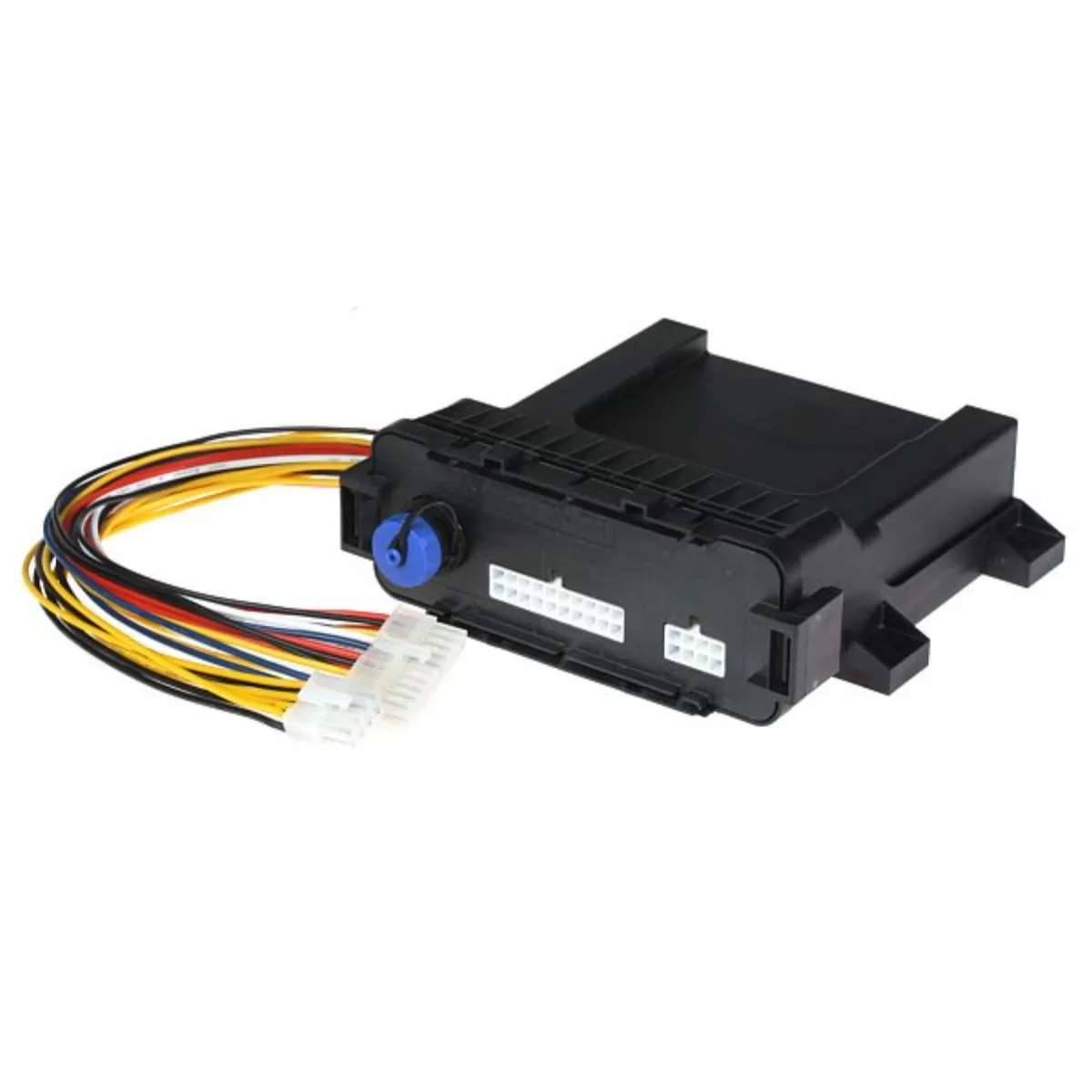

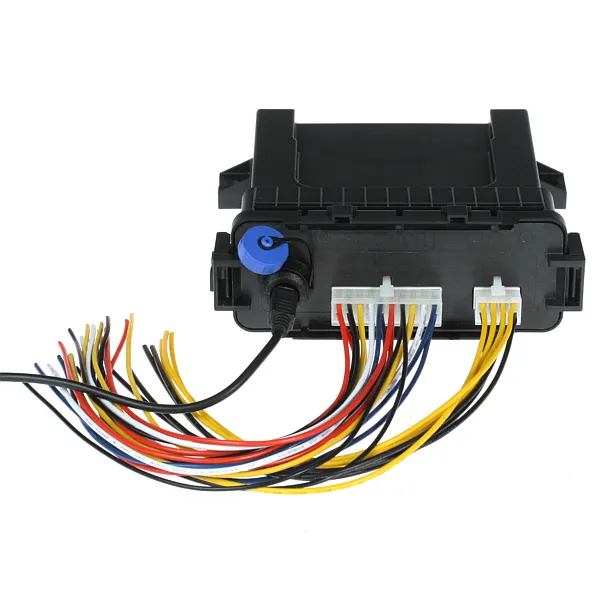

Erweitertes Modul für das BMS123-System. Es wird mit Molex-Steckern und -Kabeln geliefert.

Das Modul fügt die folgenden Funktionen hinzu:

• 4 konfigurierbare Relais - Relais je nach Zeit oder Bedingungen einschalten
• 2 individuelle CAN-Bus-Anschlüsse
• Steuerung des Elcon/TC-Ladegeräts über die CAN-Bus-Schnittstelle
• BMS-Broadcast-Einstellungen auf dem CAN-Bus
• Kompatibel mit Ladestationen für Elektrofahrzeuge, die das J1772/IEC 62196-Protokoll - adaptives Laden verwenden. Das erweiterte Modul begrenzt den Ladestrom auf den maximalen Strom der Ladestation/des Fahrzeugs.
• Steuert zwei analoge Messgeräte
• Isolationsprüfung - Messen Sie den Isolationswiderstand zwischen der Stromversorgung und dem isolierten Batteriemodul

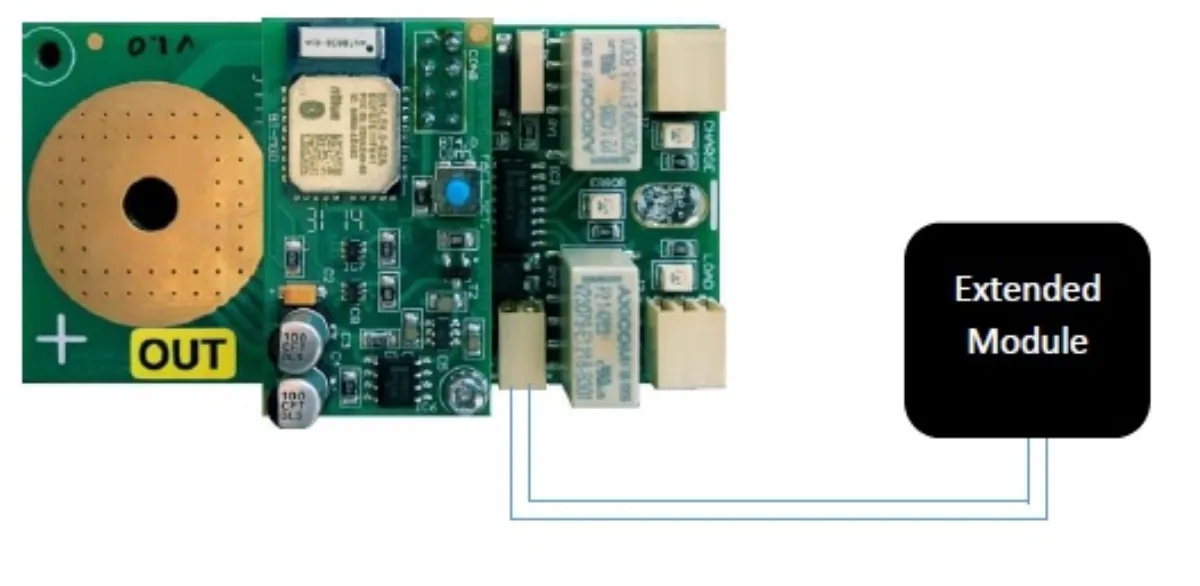

Verwenden Sie einen verdrillten Draht, um das Erweiterungsmodul mit der OUT-Platine des BMS123 Smart zu verbinden. Hier gibt es keine Polarität.

Elektroautos laden

Elektroautos können an Ladestationen über das J1772-Protokoll aufgeladen werden. Das Erweiterungsmodul kommuniziert mit der Ladestation und bezieht den maximal zulässigen Strom. Dieser angebotene Stream wird genutzt.

Isolationserkennungsfunktion

Batteriemodule, die Hochspannung verwenden, müssen wie eine 12-V-Batterie von der elektronischen Stromversorgung getrennt werden. Es ist wichtig, diesen Isolationswiderstand zwischen der Hochspannungseinheit, die das BMS steuert, und der Stromversorgung dieses erweiterten Moduls ständig zu messen. Dies kann mithilfe der Isolationserkennung erfolgen.

Anschließen an einen PC

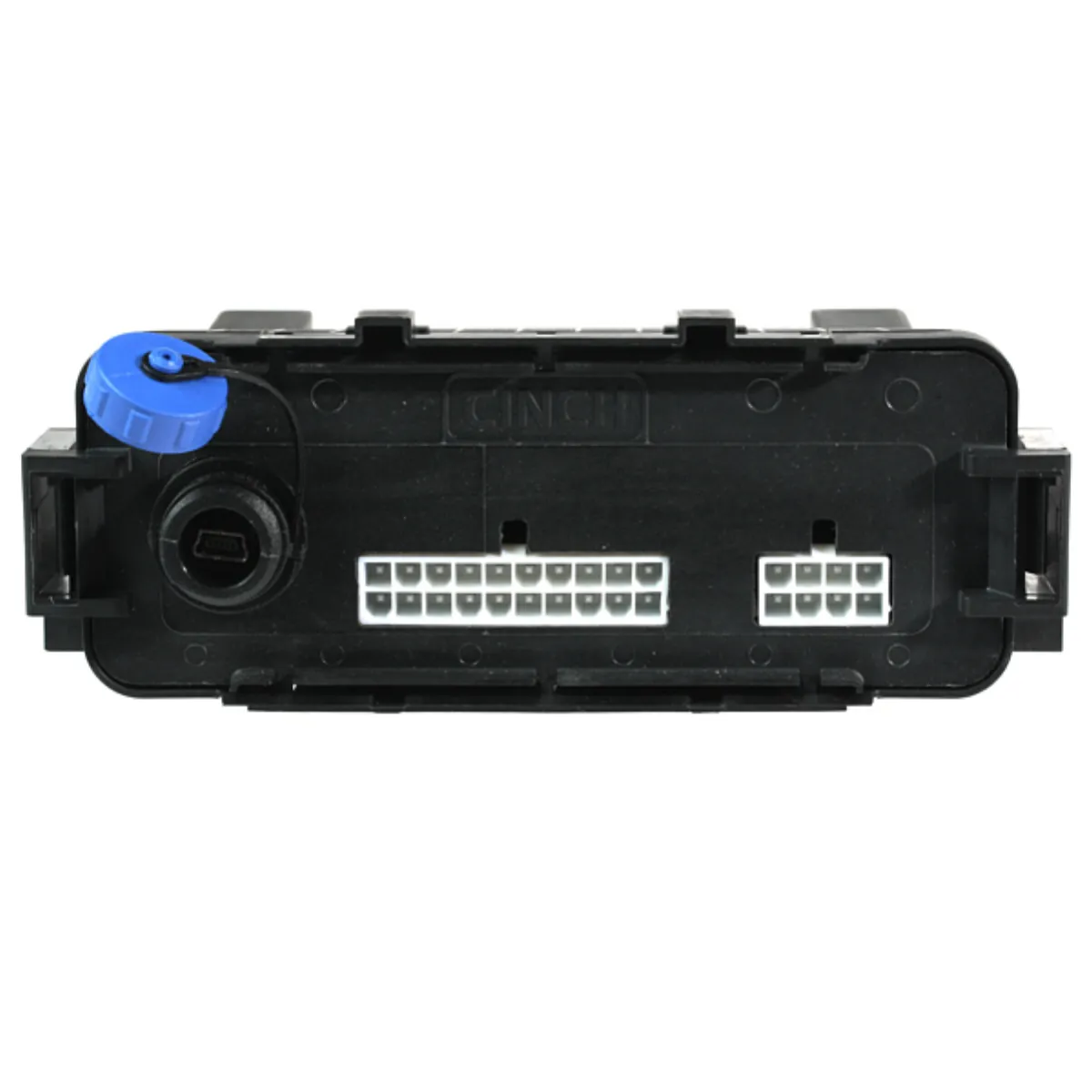

Das Erweiterungsmodul verfügt über einen USB-Anschluss zum Anschluss PC-basierter Geräte, nicht nur im Fahrzeug.

Die Software für das Aufbaumodul besteht aus verschiedenen Funktionen

Verfolgung

Angezeigt werden die wichtigsten Daten wie die Gesamtspannung des Moduls, der Ladezustand und die Spannung der einzelnen Zellen.

BMS-Daten

Globale BMS-Einstellungen wie minimale Zellspannung, maximale Zellspannung und Temperaturen müssen konfiguriert werden. Außerdem können alle BMS-Daten auf dem CAN-Bus gesendet werden.

HINWEIS: Das BMS verwendet NICHT die vom Bluetooth-Modul konfigurierte Mindestspannung, Höchstspannung, Mindesttemperatur und Höchsttemperatur.

CAN-BUS-Nachrichten

Auf dem CAN-Bus können die wichtigsten BMS-Daten wie Spannungen, Temperaturen, Einstellungen und Status gesendet werden. Wählen Sie das gewünschte CAN-Bus-Netzwerk (1 oder 2) aus und geben Sie die anfängliche Nachrichten-ID ein. Das BMS sendet 8 verschiedene CAN-Bus-Nachrichten. Der erste an der Startadresse (N), der zweite N+1 usw.

Konfigurierbare Relais

Die vier Relais können unabhängig voneinander für Wochentag, Hysterese oder boolesche Logik konfiguriert werden. Es gibt auch eine Relaisoption „Ausgang invertieren“.

Kompatibilität: BMS123-System
