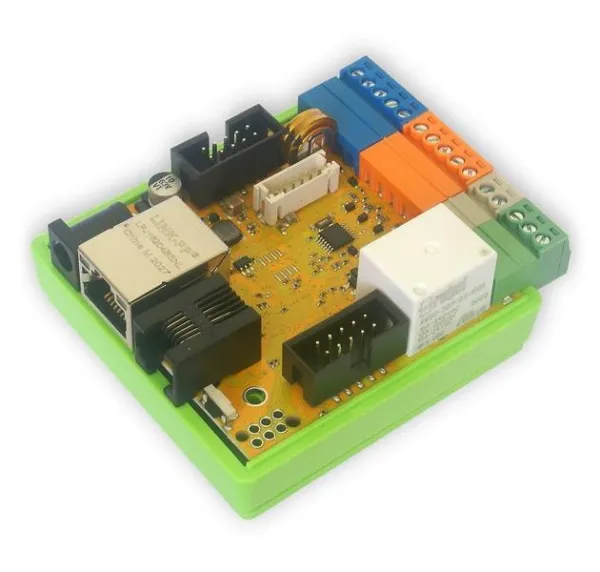

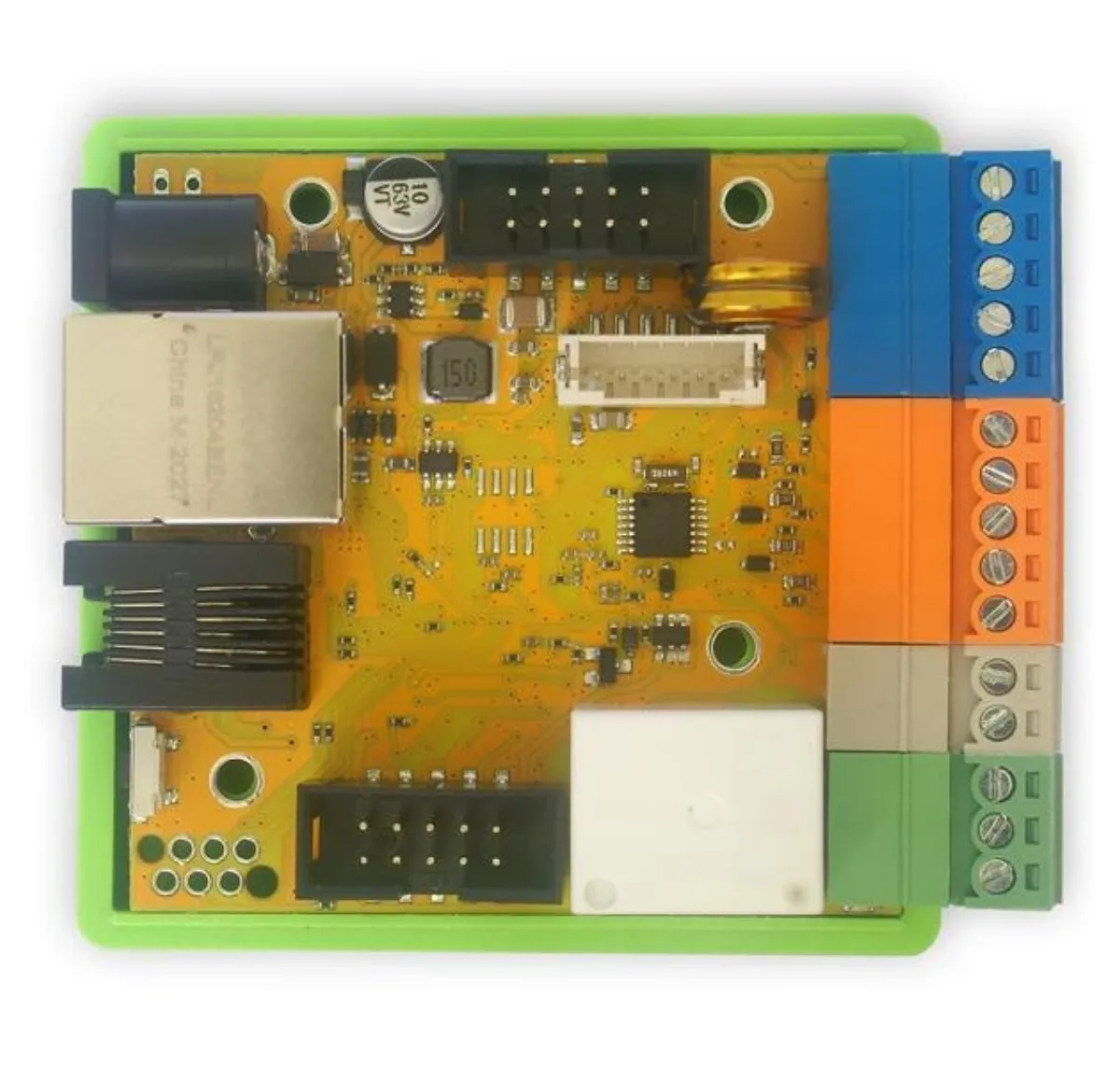

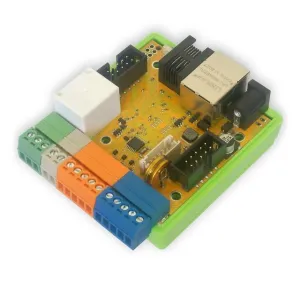

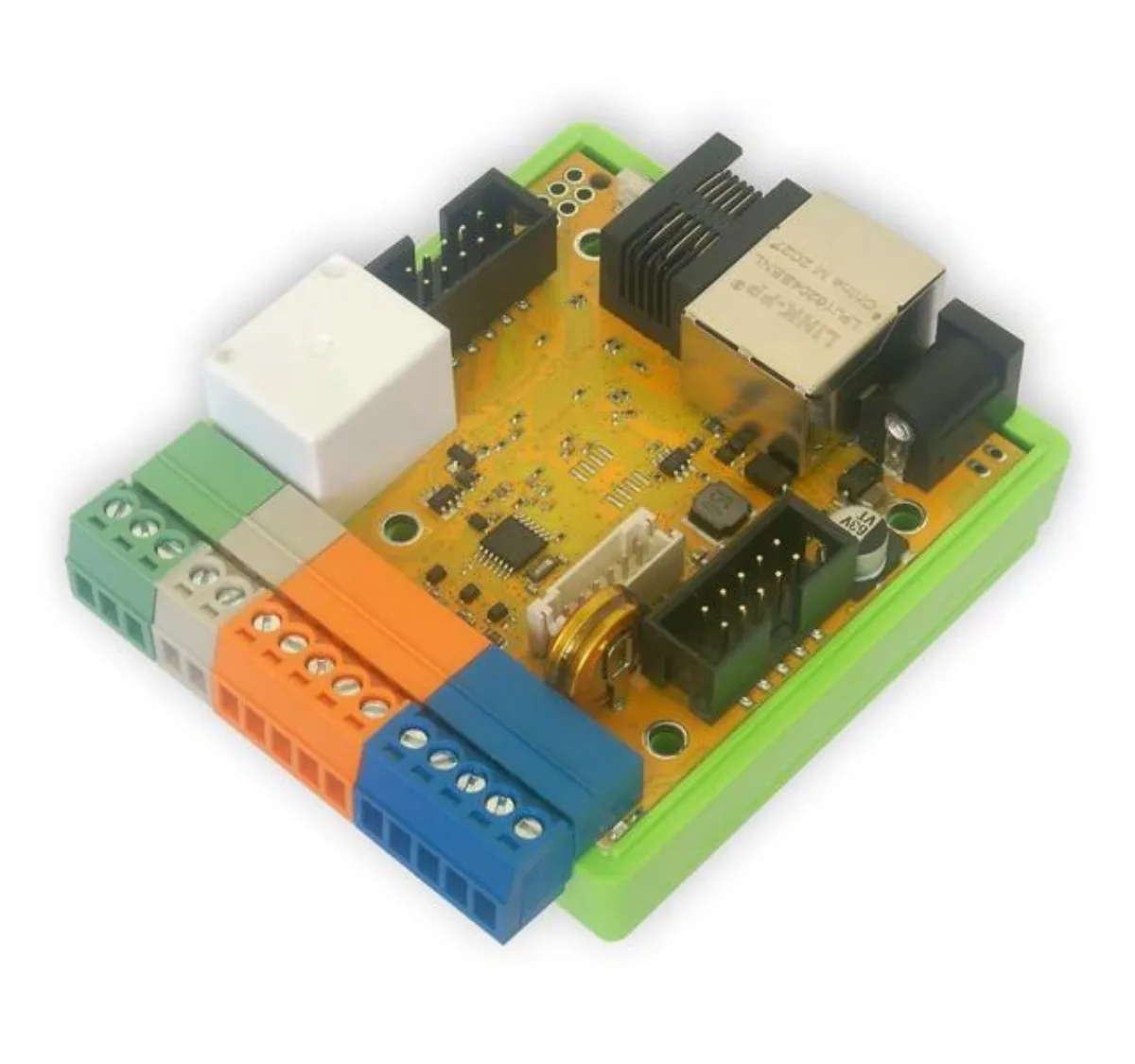

Ελεγκτής LAN TINYCONTROL με ρελέ v3.8

Πρόγραμμα οδήγησης Tinycontrol LAN v3.8 (LANKON-008)

Ένας ελεγκτής LAN με ρελέ είναι μια απλή, καθολική και προσιτή συσκευή για τον έλεγχο των εξόδων με βάση πληροφορίες από διάφορους αισθητήρες. Λειτουργεί ως διακομιστής web που εμφανίζει διάφορους τύπους αισθητήρων και επιτρέπει τον απομακρυσμένο έλεγχο των εξόδων. Επιπλέον, είναι δυνατός ο προγραμματισμός συμβάντων και κατάλληλων ενεργειών για την εκπλήρωση των συνθηκών σε οποιονδήποτε από τους αισθητήρες. Ένας προγραμματιστής που επιτρέπει την ενεργοποίηση/απενεργοποίηση της συσκευής σε μια συγκεκριμένη ώρα ή για μια συγκεκριμένη χρονική περίοδο μπορεί να είναι κατάλληλος για πολλές εφαρμογές. Υπάρχει επίσης έξοδος PWM για έλεγχο φωτισμού ή ηλεκτροκινητήρα.

Νέα έκδοση HW 3.8 - Ενεργό τροφοδοτικό PoE (802.3af), υποδοχές χρωματικής κωδικοποίησης, προστασία έναντι τάσης τροφοδοσίας άνω των 57 V, ενσωματωμένο RTS (μπαταρία), πελάτης DHCP που λειτουργεί σε προεπιλεγμένη FW (δεν χρειάζεται αλλαγή IP )

HW έκδοση 3.7 - Βελτιωμένη διαδικασία κατασκευής για περισσότερη σταθερότητα και καλύτερη λειτουργικότητα

Κύριες αλλαγές σε σύγκριση με την έκδοση V2

• Νέες αναλογικές είσοδοι, π.χ. για μέτρηση ρεύματος με χρήση μετασχηματιστή ρεύματος
• Διεπαφή UART για σύνδεση εξωτερικών μονάδων (ZigBee, Wi-Fi, Z-wave, LoRaWAN, SigFox, κ.λπ.)
• Συνδυασμός της κατάστασης πολλαπλών εισόδων με απόκριση εξόδου
• Σύγχρονο περιβάλλον διαμόρφωσης με δύο επίπεδα σύνδεσης (διαχειριστής και χρήστης)
• Δυνατότητα ρύθμισης στα Τσεχικά

Παραδείγματα χρήσης

• Αυτόματος έλεγχος θέρμανσης όταν η θερμοκρασία πέφτει ή αυξάνεται εκτός του καθορισμένου ορίου.
• Ενεργοποιήστε/σβήστε τα φώτα ή άλλες συσκευές
• Πλήρης παρακολούθηση/έλεγχος της ηλιακής εγκατάστασης - Τάση μπαταρίας, τάση και ρεύμα από Φ/Β πάνελ, ισχύς και παραγωγή από τον μετατροπέα, εναλλαγή συσκευών ανάλογα με την ένταση των ηλιακών συλλεκτών κ.λπ.
• Έλεγχος άρδευσης/ανίχνευση πλημμύρας
• Ασφάλεια με βάση αισθητήρα PIR ή ανίχνευση ανοίγματος πόρτας/παραθύρου
• Απομακρυσμένη παρακολούθηση ηλιακών ελεγκτών EPsolar που συνδέονται μέσω διαύλου ελεγκτή LAN modbus (από έκδοση υλικολογισμικού v1.24). Ο ρυθμιστής μπορεί να συνδεθεί μέσω του μετατροπέα Tinycontrol AKCELE-599.

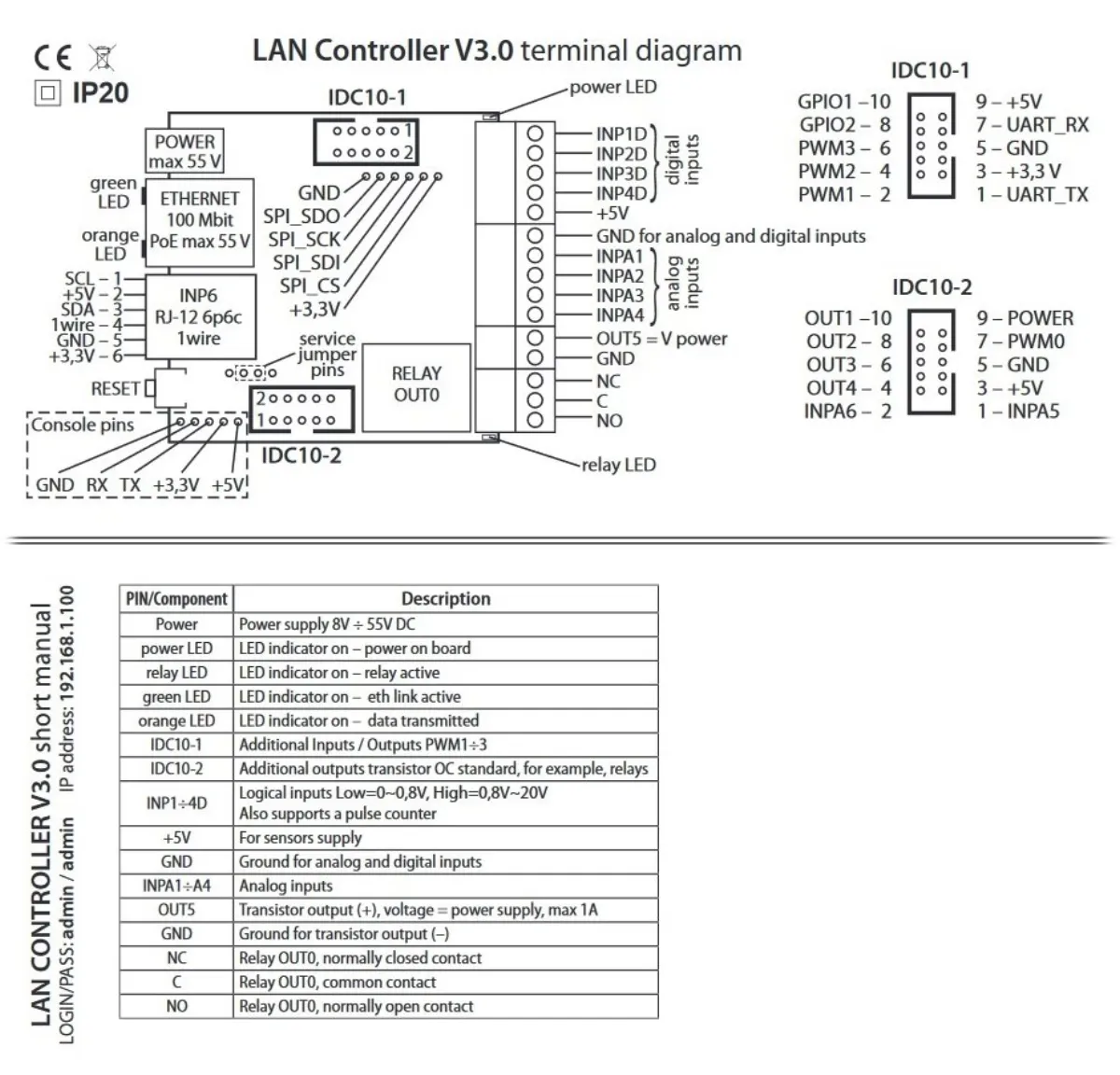

Βασικά χαρακτηριστικά

• 2 αναλογικές είσοδοι με δυνατότητα μεταγωγής - Μέτρηση τάσης από 1 mV έως 33 V, συνεχές ρεύμα, εναλλασσόμενο ρεύμα (πρόσθετοι αισθητήρες), θερμοστοιχεία, αισθητήρες απόστασης, φωτοαντιστάσεις για μετρήσεις φωτισμού και πολλά άλλα. (μετατροπέας 12 bit)
• 2 αναλογικές είσοδοι έως 3,3 V - για μέτρηση τάσης και ρεύματος DC (προορίζονται για αισθητήρες)
• 1 είσοδος καλωδίου και I2C - 4x αισθητήρες θερμοκρασίας DS18B20 και 3x αισθητήρας I2C, π.χ. AM2320
• 4 λογικές εισόδους
• 1 ρελέ (NC, NO, C)
• 1 έξοδος τρανζίστορ, παρέχει τάση τροφοδοσίας στην έξοδο, για έλεγχο συσκευών με έλξη ρεύματος έως και 1Α
• 4 έξοδοι τρανζίστορ (OC) για ρελέ μεταγωγής
• 4 έξοδοι PWM (50 Hz έως 100 kHz)
• Διεπαφή UART για επικοινωνία με εξωτερικές συσκευές μέσω σειριακής θύρας
• Υποστήριξη λογισμικού για αισθητήρες ποιότητας αέρα (PM) SDS011 και μετατροπείς Duralux στη διεπαφή UART
• Συνεργασία με μονάδες επικοινωνίας, όπως LoRa, GSM
• Μέτρηση θερμοκρασίας και τάσης τροφοδοσίας στην πλακέτα
• Σύγχρονη και βολική διεπαφή ιστού, υποστήριξη java-script
• Δυνατότητα να ανεβάσετε τη δική σας ιστοσελίδα
• Επιλογή για να διαμορφώσετε το δικό σας πλαίσιο, να ανεβάσετε το δικό σας φόντο ρυθμίσεων και να εμφανίσετε τα απαραίτητα δεδομένα ή κουμπιά
• Είσοδος ως διαχειριστής - διαμόρφωση ή ως χρήστης - προβολή καταστάσεων
• Λογικές λειτουργίες AND, OR, NAND, NOR, XOR με εισόδους και συμβάντα

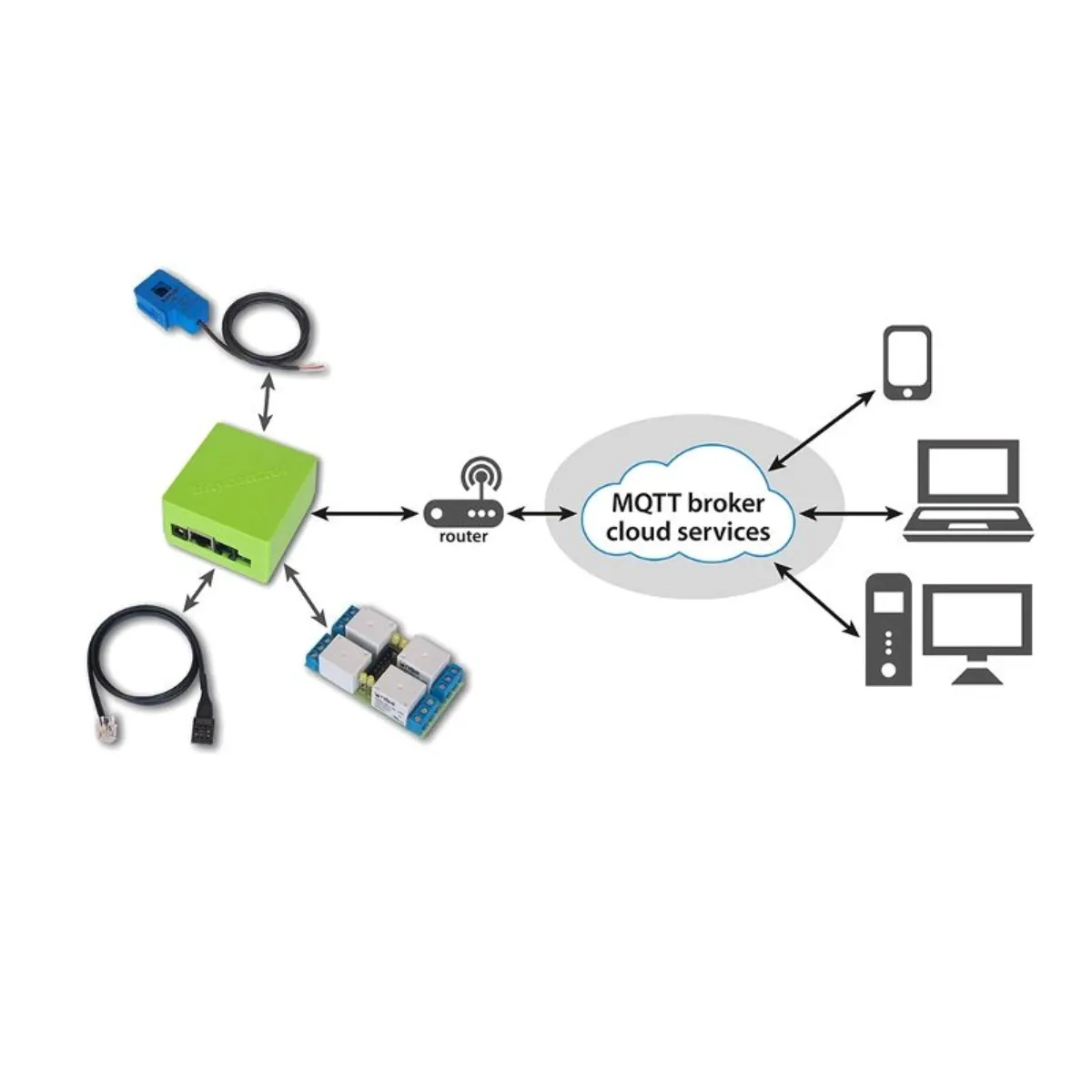

• SNMP, HTTP GET/POST, MQTT
• Συσκευή τηλεχειρισμού εξόδου
• Ασύρματο έλεγχο συσκευές με υλικολογισμικό Tasmota

Τάση τροφοδοσίας: 8-5

Ισχύς: 1 W

PoE

• Ναί
• ενεργό 802.3af

Διασύνδεση: Ethernet 100Mbps

Αναμετάδοση

• 10 Α
• 125 VAC

Θερμοκρασία λειτουργίας: -20 έως +85 °C

Διαστάσεις: 67 x 57 x 48 mm

Βάρος: 50 γρ

Έκδοση HW 3.8 - Ενεργό τροφοδοτικό PoE (802.3af), υποδοχές με χρωματική κωδικοποίηση, προστασία έναντι τάσης τροφοδοσίας άνω των 57 V, ενσωματωμένο RTS (μπαταρία), πελάτης DHCP σε προεπιλεγμένη λειτουργία FW (δεν χρειάζεται αλλαγή IP).

Από την έκδοση υλικού 3.7, η διεπαφή MODBUS RS485 χωρίζεται σε πρόσθετες υποδοχές, έτσι ώστε να μπορούν να χρησιμοποιηθούν αισθητήρες UART και MODBUS (π.χ. μετρητές ισχύος SDM72 και SDM120M).

Στο νέο υλικολογισμικό (v1.24) για τον ελεγκτή LAN, προστίθεται μια λειτουργία για απομακρυσμένη παρακολούθηση των ηλιακών ελεγκτών EPsolar που συνδέονται μέσω του διαύλου modbus του ελεγκτή LAN.

Στα συνημμένα έγγραφα/αρχεία θα βρείτε επίσης τη δοκιμαστική beta έκδοση του υλικολογισμικού για τη σύνδεση μετατροπέων με περιοριστή, την οποία μπορείτε να βρείτε στους κωδικούς SOPGWL0040, SOPGWL0030 και SOPGWL0042.

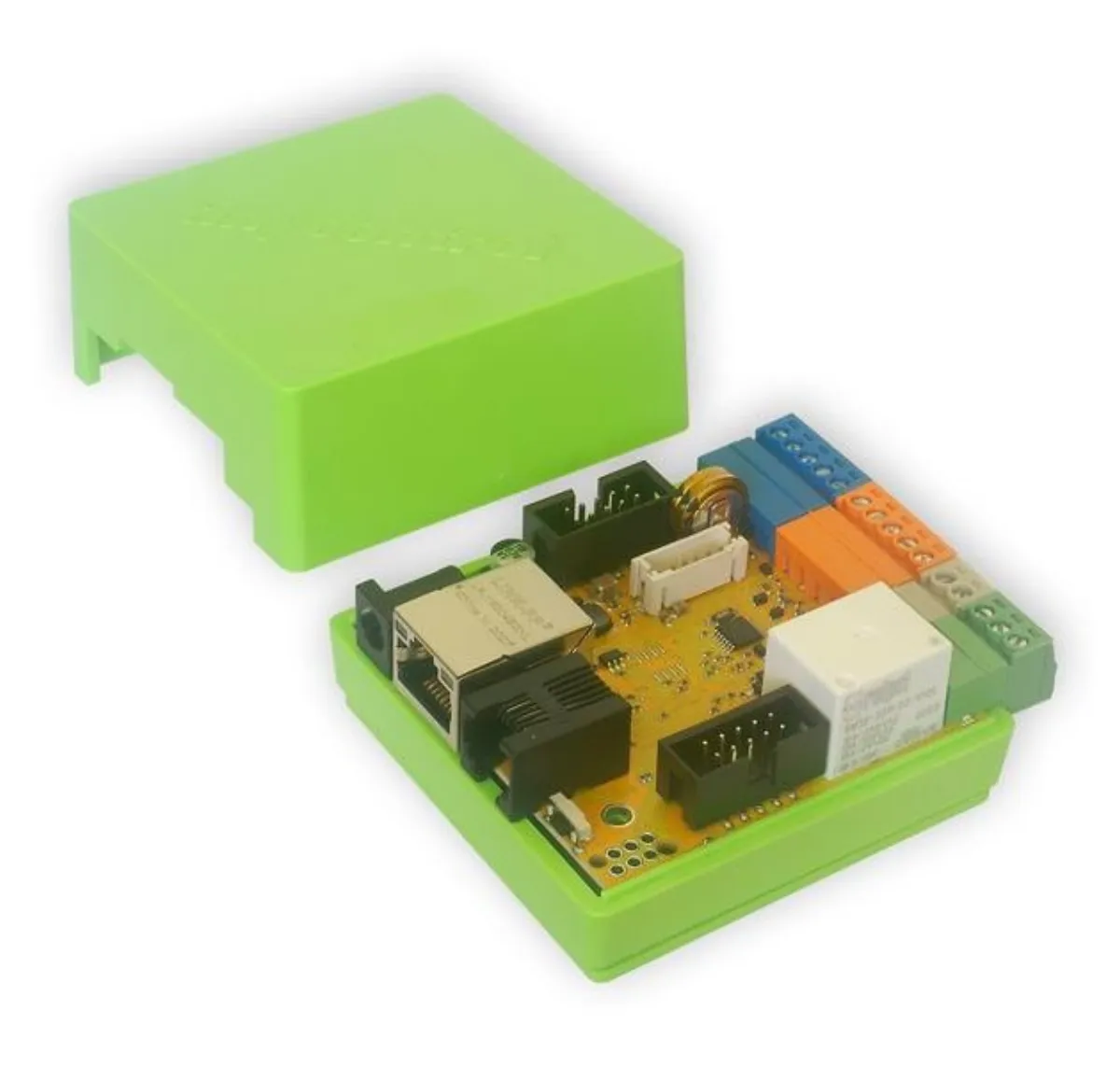

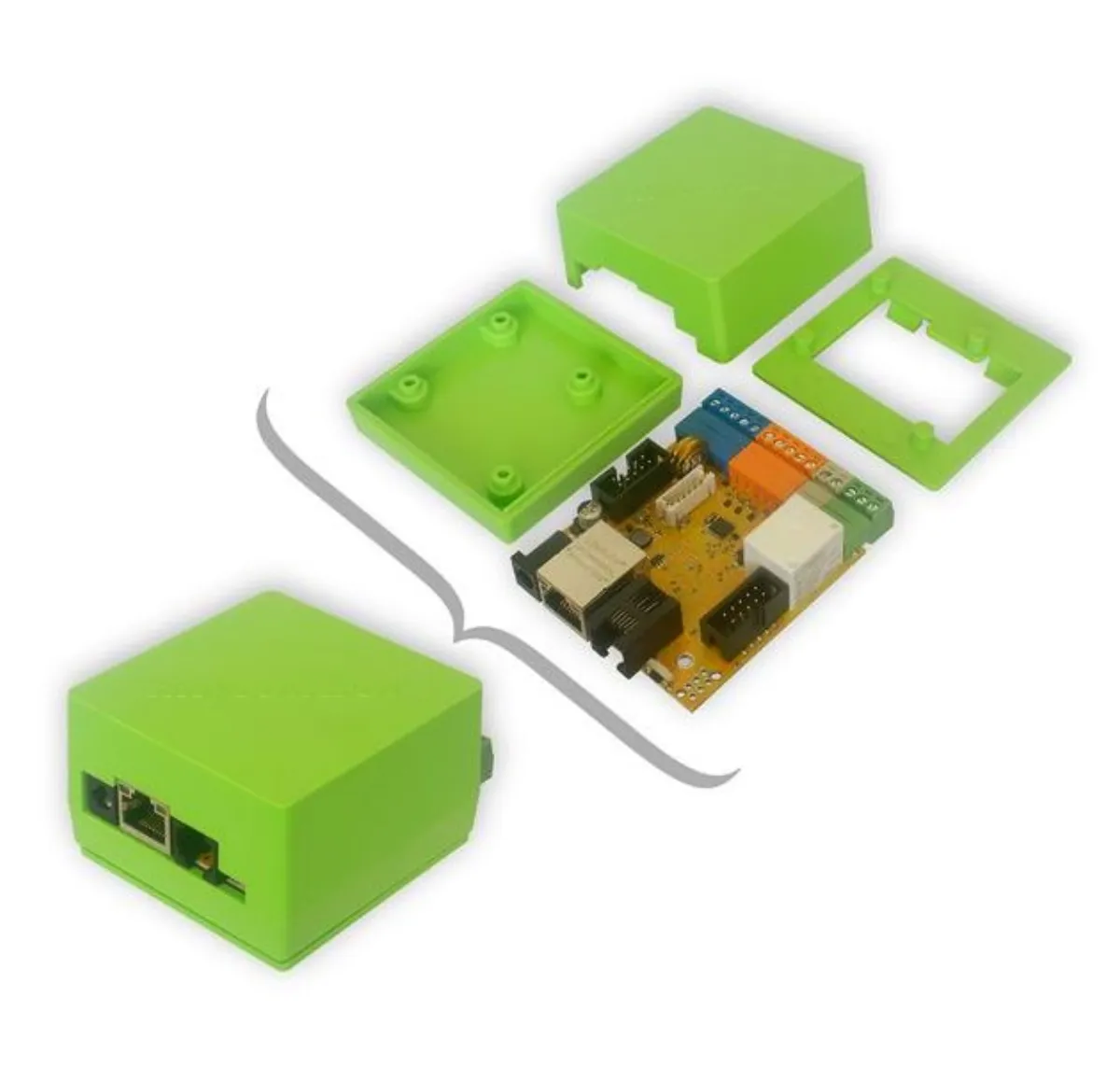

Ο ελεγκτής LAN παρέχεται με ένα κουτί εγκατάστασης σε ράγα DIN χωρίς τροφοδοτικό
