Planet VC-231G Convertitore Ethernet VDSL2 1000Base-T profilo master slave 30a G.993.5 Vectoring G.INP

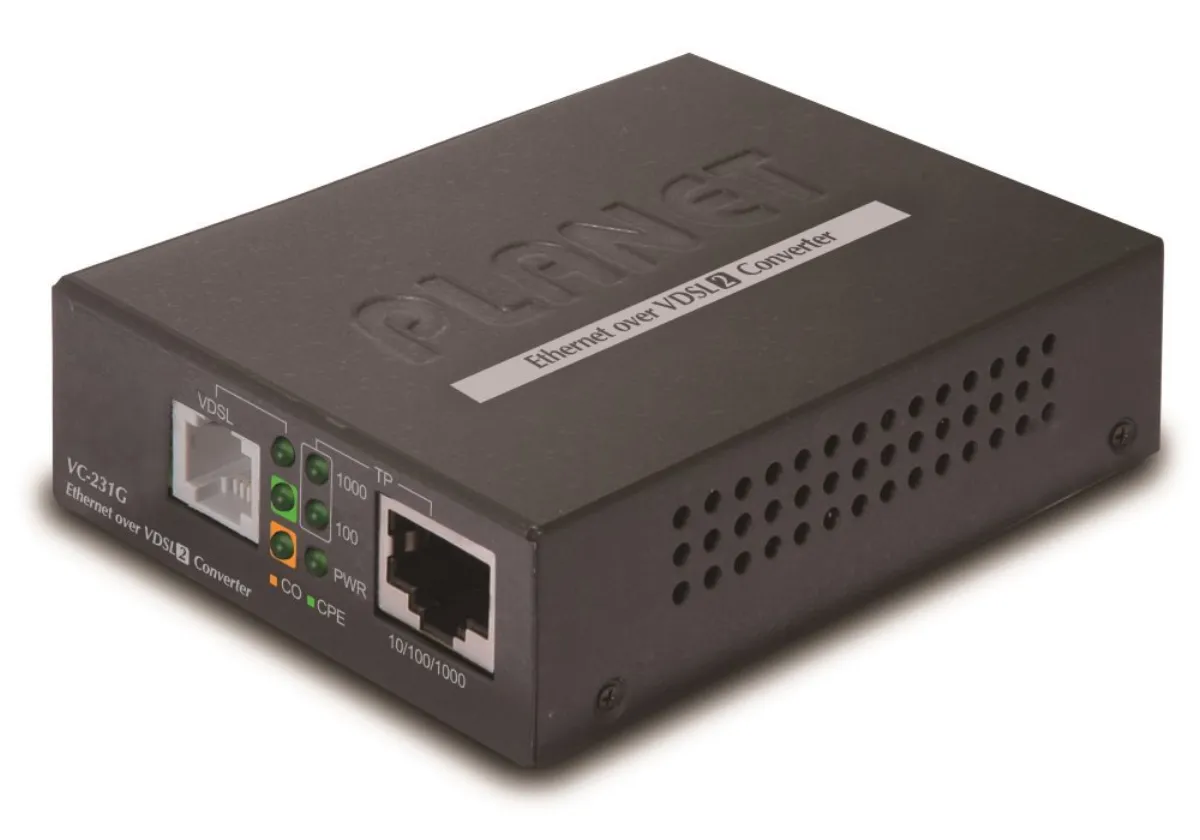

PIANETA VC-231G

Ethernet su linea telefonica (tecnologia VDSL2). 1x LAN RJ-45, 1x VDSL2 RJ-11. Ponte trasparente. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP. Alimentazione DC 5 V/ 2 A (la sorgente è inclusa nella confezione). Capacità 200/160 Mbps a 200 m Portata fino a 1,4 km. Impostazione DIP switch, opzionale Master (CO) / Slave (CPE). Possibile funzionamento su linea VDSL O2.

Convertitore Ethernet LRE (Long Reach Ethernet) su convertitore Ethernet VDSL2 (Very-high-data-rate Digital Subscriber Line 2) che consente la trasmissione dei dati su una coppia di cavi simmetrici ad una velocità fino a 200 Mbit/s a 200 m o 30 Mbit/s su una distanza fino a 1,4 km, velocità di trasmissione a seconda dello stato e della qualità della linea utilizzata. Il dispositivo è universale come unità master (CO) / slave (CPE), impostando la modalità con un interruttore. L'unità supporta le modalità operative VDSL2 secondo i profili di trasmissione "17a" e "30a", la selezione secondo "band Plan997" e G.993.5 G.Vectoring & G.INP che influiscono sulla trasmissione dati simmetrica a velocità più elevata anche su linee parallele.

Con l'ausilio di uno sdoppiatore esterno è possibile mantenere il servizio voce sulla linea telefonica senza ulteriori modifiche al cablaggio. In questo modo possono essere vantaggiosamente utilizzate linee telefoniche in cavo originariamente previste per il collegamento non solo tra abbonati ma anche tra centrali analogiche. I fornitori di ISP (internet service provider) sono così abilitati ad offrire servizi multimediali, VOD (video on demand), VoIP (voice over IP), videotelefono, IPTV, ecc. Le applicazioni VDSL2 con G.INP e G.Vectoring avanzati possono essere gestite anche all'interno di elementi attivi tramite l'interfaccia SFP grazie al modulo XL-MGB-VDSL2-R2 (vedi accessori consigliati).

Il modem può essere utilizzato con successo tramite le linee VDSL di O2.

Questo prodotto non è compatibile con il convertitore PLANET VC-201A.

Porti

1x10/1000Base-T, RJ-45 1xVDSL, RJ-11 Supporto per il trasferimento: Indirizzi MAC JumboFrame 2K

Conformità agli standard

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3x
• IEEE 802.3p

Trasparente a: Tag VLAN IEEE 802.1Q

Standard

• ITU-T: G.993.1 - VDSL
• G.997.1
• G.993.2 - VDSL2 (profili 17a/30a)
• G.993.5 G. - Vectoring e G.INP
• G.998

Commutazione DIP

• scelta del CPE/CO
• scelta della modulazione
• scelta del limite di comunicazione
• Selezione SNR

Alimentazione elettrica

• da un adattatore esterno
• 5 V/2 A (la sorgente è inclusa nella confezione)

Temperatura di esercizio

• da 0 a 50°C
• umidità <90%

Dimensioni: 97 x 70 x 26 mm

Peso: 184 g

Può essere installato nel telaio

• MC-700
• MC-1500
• MC-1500R

Esempio di portate e velocità (down/up Mb/s) su linee con conduttori AWG24 e migliori

• 200m -> 225.34Mb/122.39Mb
• 400m -> 151.89Mb/78.78Mb
• 600m -> 90,42Mb/49,93Mb
• 800m -> 57,70Mb/29,87Mb
• 1000m -> 45,33Mb/9,21Mb
• 1400m -> 34,74Mb/5,75Mb

Impostazioni per la connessione O2 VDSL

• modem in modalità CPE; DIP switch aggiuntivi Trasmissione, Banda, SNR in base alla qualità della linea
• applicare l'ID VLAN:848 nel router all'interfaccia WAN
• impostare il client PPPoE su WAN, Login: O2/O2 presta attenzione anche alle impostazioni del tuo router, al suo firewall, ai diritti di accesso, UPnP, ecc.
