Planeta WGSW-24040 switch 24x1000Base-T 4x 100 1000-SFP Web SNMPv3 L3 QoS STP RSTP MSTP IGMPv3

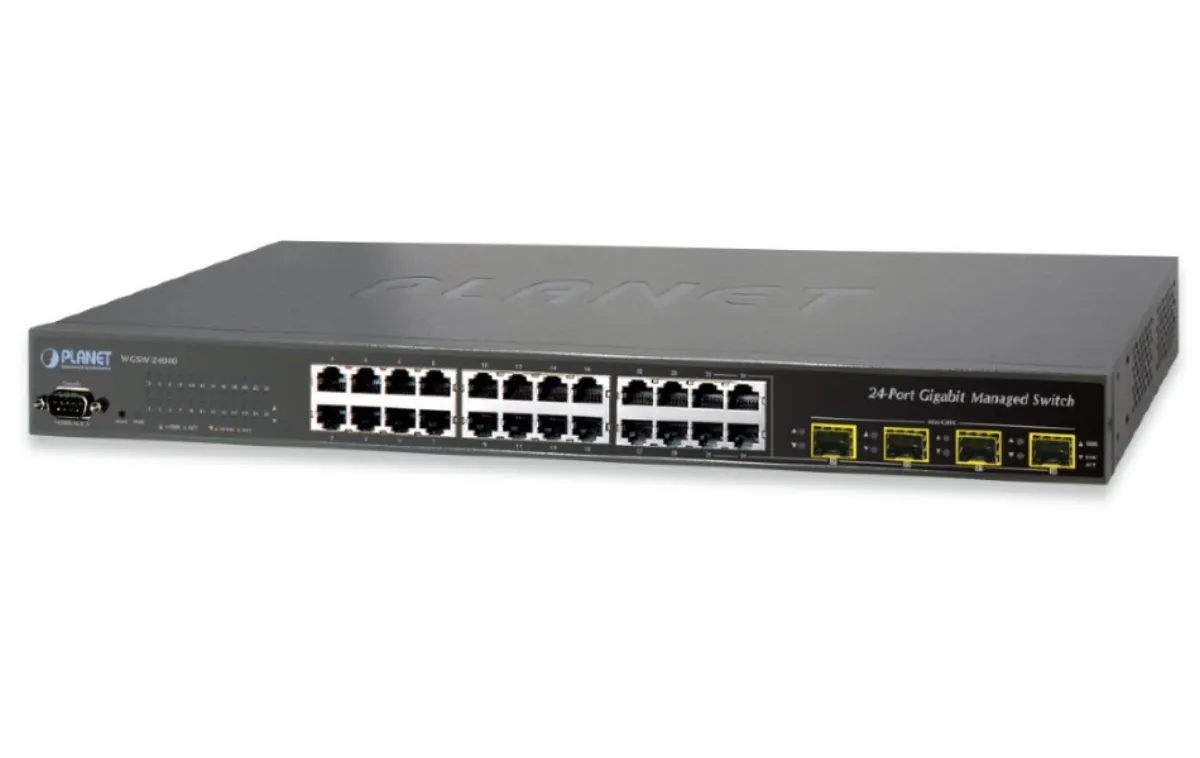

PLANETA WGSW-24040

Switch administrável, 24x 1000Base-T, quatro portas 100Base-FX/1000Base-X miniGBIC/SFP compartilhadas. Roteamento estático L3, redes VLAN 802.1Q 255, Q-in-Q, QoS, 802.1x RADIUS, STP/RSTP/MSTP, IGMP v1/v2/v3, IP ACL, SNMP v1/v2/v3, RMON, SSL/SSH . Diagnóstico de cabeamento, proteção ESD. Montagem em rack 19".

O Planet WGSW-24040 é um switch gerenciável totalmente gigabit que funciona na 2ª camada do modelo OSI. É equipado com recursos avançados para uso em redes de longa distância e conexões de backbone. Ferramentas poderosas para controle e segurança de tráfego de QoS permitem que provedores de ISP e administradores de rede controlem e gerenciem efetivamente os dados da rede, o que inclui um switch equipado, por exemplo, na função de elemento central.

O switch está equipado com 24 portas Ethernet gigabyte 10/100/1000Mbps com 4 slots SFP 100/1000 compartilhados. Operacionalmente, o dispositivo é equipado com uma arquitetura poderosa com vazão de barramento interno de até 48 Gbps. Funcionalmente possui, por exemplo, "agregação de link de porta", "Q-in-Q VLAN", "VLAN privada", "protocolo Rapid Spanning Tree", "QoS de camada 2 a camada 4", "controle de largura de banda", "IGMP Bisbilhotando". Até 255 grupos de VLAN podem ser criados e gerenciados. Para conexões “tronco” é possível criar até 12 grupos de 16 portas para cada grupo. O switch possui filtragem de tráfego baseada em endereços IP e outros parâmetros TCP/IP.

O dispositivo é gerenciado com a ajuda de um navegador web ou através de um utilitário SNMP com suporte ao protocolo SNMPv3, que permite a criptografia dos dados transmitidos.

Os slots SFP (Small Factor Pluggable) compartilhados podem ser instalados com qualquer mini-GBIC compatível com 1000Base-SX/LX e WDM SFP.

A versão WGSW-24040R possui fonte de backup interna para tensão de 48V-DC em caso de falha da fonte primária ou para fins de energia de backup em caso de falha na fonte de alimentação de 230V-AC.

Propriedades físicas

Portas: 24 x RJ-45 10/100/1000BASE-T + 4 x SFP 1000BASE-

Memória

• 8k endereços MAC
• buffer 1392kB

Taxa de transferência

• Barramento de 48 Gbps
• 95,2 Mpps operacionais (64B)

Suporte para transferência: JumboFrame 10KB

Versão do protocolo IP

• IPv4
• IPv6

Design: montagem em rack 1U

Fonte de energia

• fonte de alimentação interna 100 240 V / 50 60 Hz CA
• potência total de até 30W

Proteção: ESD 6kV

Temperatura de operação: 0 a 50°C

Dimensões: 440 x 200 x 44,5 mm

Peso: 3300g

Funções de administração

Administração

• console via RJ-45
• Telnet
• Rede
• SNMP SSH/SSL
• SNMPv1
• v2c
• v3

Controle de acesso: Protocolo ACL baseado em IP e MAC

Roteamento estático L3

• 32 regras
• 8 interfaces VLAN

Filtro ACL e ligação

• IP ACL, filtragem de tráfego de acordo com endereço IP, protocolo, porta, flags TCP, DSCP
• MAC ACL, filtragem de tráfego de acordo com endereço MAC, de acordo com VLAN ID e combinações de flags de prioridade

Priorização de tráfego QoS

• 8 níveis
• priorização de tráfego por porto
• DSCP/TOS em pacote IP
• Etiquetas 802.1p ou 802.1Q

Configurações do modelador de porta na faixa de 500 kbps a 1 Gbps

Suporte VLAN

• IEEE 802.1Q
• até 255 grupos VLAN, até 4.094 IDs VLAN
• Tunelamento Q-in-Q
• Borda VLAN privada (PVE)
• VLAN baseada em protocolo
• VLAN baseada em MAC
• VLAN de voz
• Gerenciamento de VLANs

Protocolo Spanning Tree

Protocolo STP, protocolo Spanning Tree IEEE 802.1d Protocolo RSTP, protocolo IEEE 802.1w Rapid Spanning Tree Protocolo MSTP, protocolo IEEE 802.1s Multiple Spanning Tree

Espelhamento de porta

• RX
• TX
• RX + TX
• muitos para um

Agregação de linha

• IEEE 802.3ad LACP
• 16 portas em 10 grupos

Multicast IGMP

• IGMP v1/v2/v3
• até 255 grupos
• Suporte ao modo de consulta IGMP

Autenticação de dispositivos conectados

• IEEE 802.1x (RADIUS) - ligação IP+MAC
• Ligação VLAN + MAC
• 256 regras

DHCP Snooping: sim (bloqueio de servidores DHCP estrangeiros)

LLDP: sim (detecção automática do tipo de dispositivos conectados)

Diagnóstico de cabeamento

• sim
• determina o comprimento do cabeamento e a possível distância até o defeito
