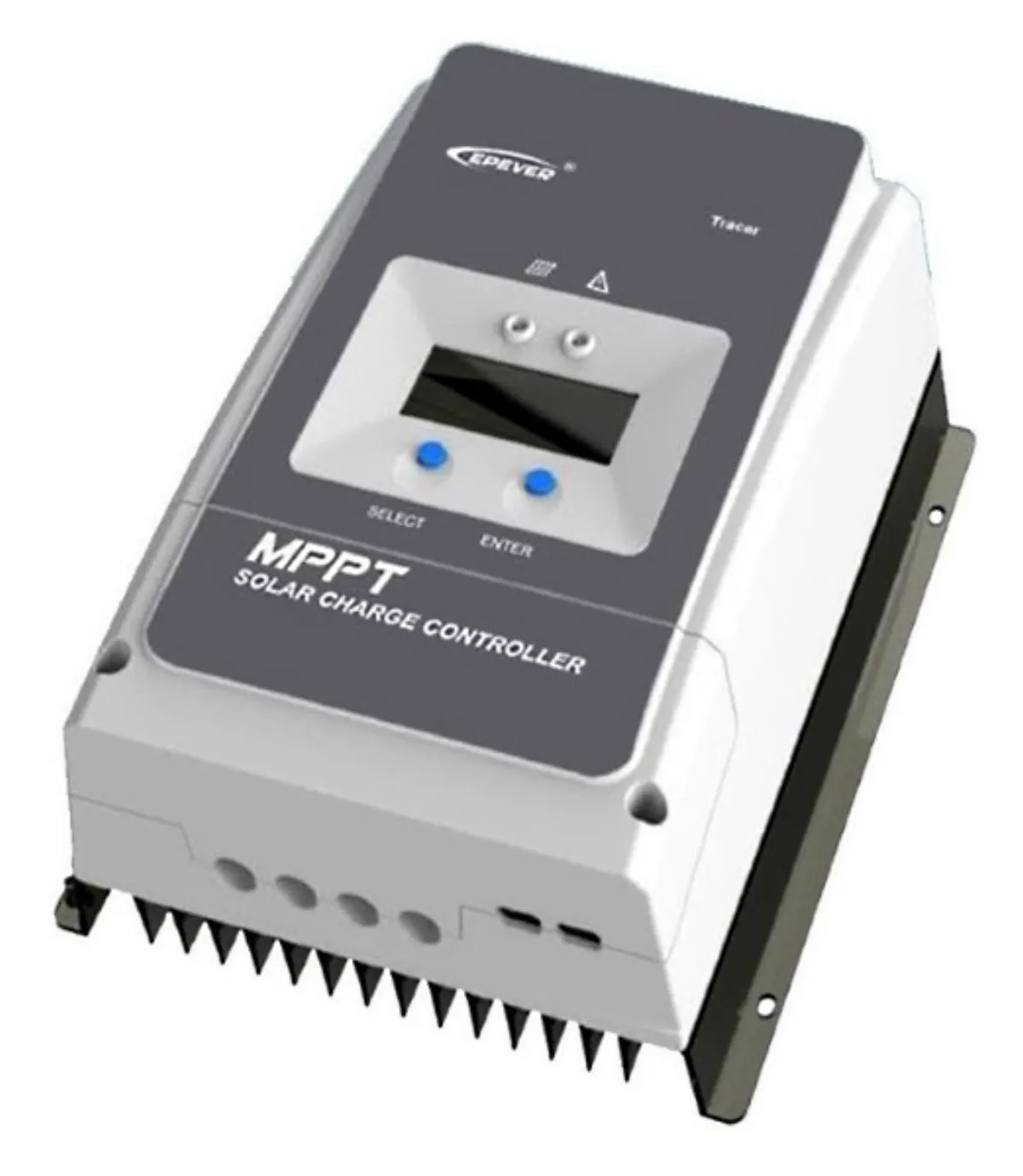

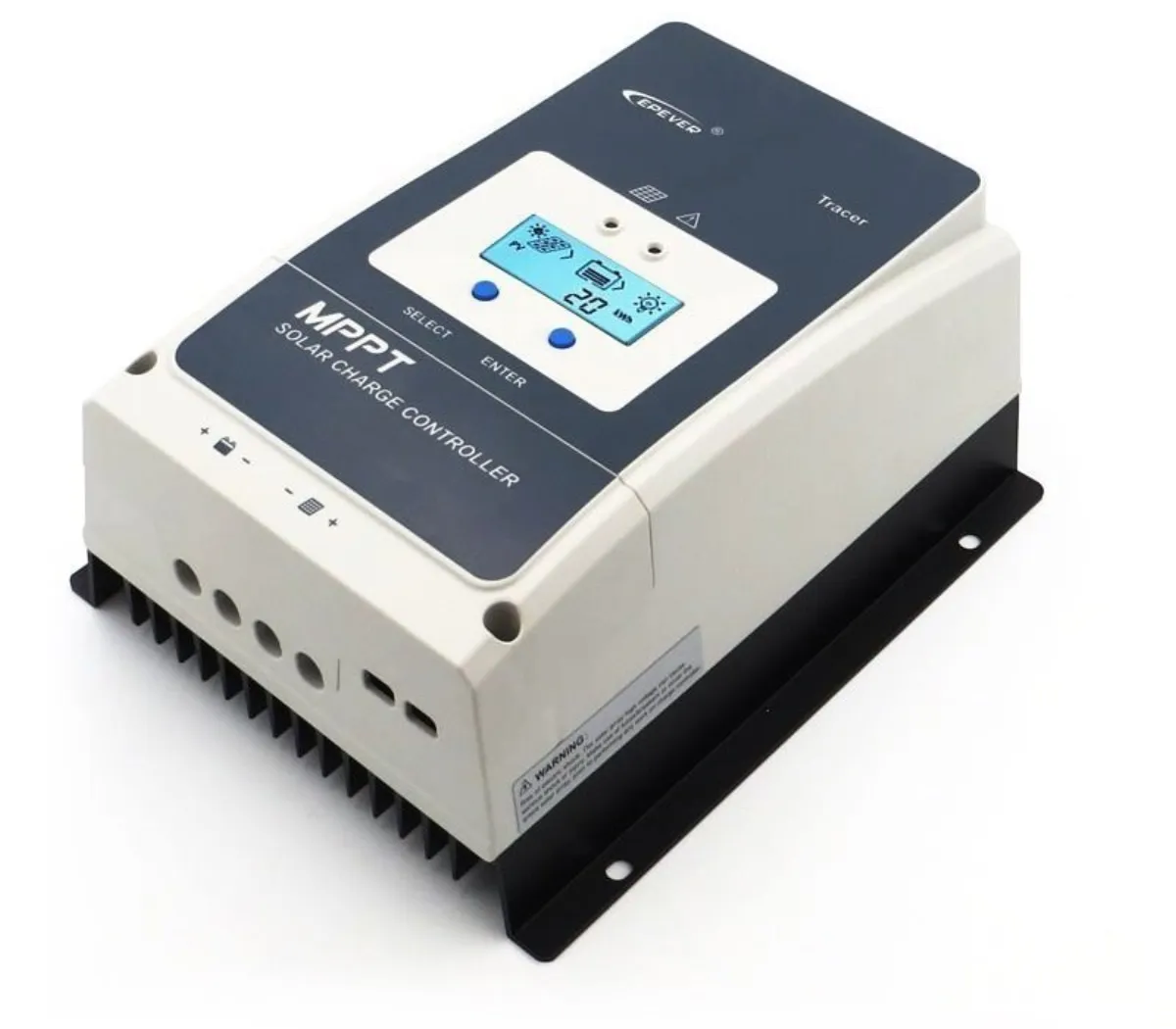

EPEVER TRACER10420AN солнечный контроллер MPPT 12 24 36 48 В Tracer AN 100 А вход 200 В

ЭПЕВЕР ТРЕЙСЕР10420AN

Мощный солнечный контроллер MPPT 10420AN представляет собой надежное решение для более крупных систем с напряжением панели до 200 В и максимальным зарядным током 100 А. Аккумулятор 12/24/48 В, фотоэлектрическая энергия максимум 1250/2500/5000 Вт. Солнечный контроллер MPPT EPEVER Tracer 10420AN — новое поколение мощных солнечных контроллеров, обеспечивающее высокое качество и максимальное оснащение фотоэлектрических систем. Серия Tracer AN характеризуется высокой производительностью зарядки, что делает ее подходящей для более крупных островных и гибридных систем. Многофункциональный дисплей встроен непосредственно в контроллер MPPT для удобного мониторинга системы и возможной настройки рабочих параметров, вкл. контрольные светодиоды.

Функции

Регулятор работает как инвертор, то есть он может с высокой эффективностью обрабатывать более высокое входное напряжение и более низкий ток в более низкое напряжение и более высокий ток. Таким образом, мы можем использовать практически любую солнечную панель. Контроллер совместим со свинцово-кислотными и литий-ионными аккумуляторами.

Технологии

Регулятор серии Tracer AN основан на технологии многофазного синхронного выпрямления (MSRT) и усовершенствованном алгоритме управления MPPT, с двухъядерной архитектурой процессора и общим минусовым полюсом. MSRT может гарантировать очень высокую эффективность преобразования при любой мощности зарядки, что явно повышает энергоэффективность солнечной системы. Усовершенствованный алгоритм управления MPPT минимизирует потери мощности и время простоя, обеспечивает эффективность отслеживания, а также высокую эффективность преобразования при высокой или низкой мощности, поэтому в любой ситуации продукты Tracer AN могут быстро отслеживать максимальное рабочее напряжение фотоэлектрической батареи для извлечения максимальной мощности. энергия от панели.

Мониторинг и настройки

Настройка параметров контроллера (в основном типа используемой батареи) осуществляется с помощью встроенного ЖК-дисплея или внешнего дисплея МТ50 - он не является частью контроллера. Существует три основных типа аккумуляторов: герметичные, гелевые, залитые. Четвертый вариант — регулируемый пользователем аккумулятор — здесь можно задавать любые параметры. Вы также можете настраивать параметры и осуществлять мониторинг на своем ПК, вам понадобится только USB-кабель связи EPsolar и программное обеспечение, которое вы можете бесплатно загрузить с карты USB-кабеля. Его также можно контролировать и настраивать с помощью мобильного телефона или планшета. Для этого вам понадобится модуль Bluetooth BLE-01.

Реле управления нагрузкой или автоматическим генератором облегчают создание гибридной энергосистемы. Комплексная электронная защита, в том числе защита от перезаряда, защита от переразряда и защита от обратной полярности фотоэлектрических модулей, эффективно обеспечивают более безопасную и надежную работу солнечной системы в течение более длительного периода времени. Изолированный интерфейс RS485 со стандартным протоколом связи MODBUS и источником питания 5 В позволяет потребителю легко расширять устройство, поддерживает работу до 8 контроллеров подряд для расширения системы и отвечает различным требованиям мониторинга, поэтому его можно использовать в различных устройствах, таких как солнечные автодома, домашние системы, внедорожный мониторинг и т. д.

Основные характеристики

• Сертификация CE (LVD EN/IEC62109, EMC EN61000-6-1/3)
• Высококачественные и безотказные компоненты от ST и Infineon для обеспечения максимально длительного срока службы продукта.
• Передовая технология MPPT и очень высокая степень отслеживания до 99,5%
• Максимальная эффективность передачи постоянного/постоянного тока, до 98,7%
• Усовершенствованный алгоритм управления MPPT минимизирует потери MPP и время простоя
• Точность обнаружения и отслеживания в высшей точке нескольких пиковых значений MPP.
• Широкий диапазон рабочего напряжения MPP
• Система автоматического управления для ограничения мощности зарядки и тока, превышающего номинальное значение.
• Поддержка четырех типов батарей: герметичные, гелевые, залитые и настраиваемые пользователем.
• Функция компенсации температуры батареи
• Функция записи энергии и статистики в реальном времени
• Функция автоматического снижения мощности при превышении температуры
• Стопроцентная работа при полной нагрузке в диапазоне температур рабочей среды при зарядке и разрядке.
• Поддержка до 8 устройств подряд для расширения системы
• Сигнал внешнего переключателя нагрузки, управляющего реле нагрузки для реализации разнообразных режимов рабочей нагрузки.
• Первое и второе отключение управления нагрузкой, содержит два контакта реле.
• Проектирование функции автоматического управления и реле генератора
• Автоматически управляемые реле сети/генератора, облегчающие создание гибридной энергосистемы.
• Опция удаленного датчика температуры и напряжения для сбора точных данных о температуре и напряжении батареи.
• Изолированный порт RS-485 с выходом постоянного тока 5 В/200 мА для электрических устройств с протоколом MODBUS и без собственного источника питания.
• Мониторинг и настройка параметров с помощью мобильных приложений или компьютерного программного обеспечения

Номинальное напряжение системы: 12/24/36/48 В постоянного тока или автоном.

Диапазон входного напряжения аккумулятора: 8-68 В.

Тип батареи: Герметичный (по умолчанию) / гелевый / залитый / индивидуальный

Номинальный зарядный ток: 100 А

Макс. Напряжение холостого хода фотоэлектрической батареи: 200 В (180 В при температуре ок. 25 °C)

КПД MPPT: ≥ 99,5 %

Эффективность преобразования: максимум 98,7 %.

Размеры: 394 x 242 x 143 мм.

Масса
