Контроллер солнечной энергии EPEVER XTRA4210N MPPT 12 24 В XDS2 40 А Вход 100 В

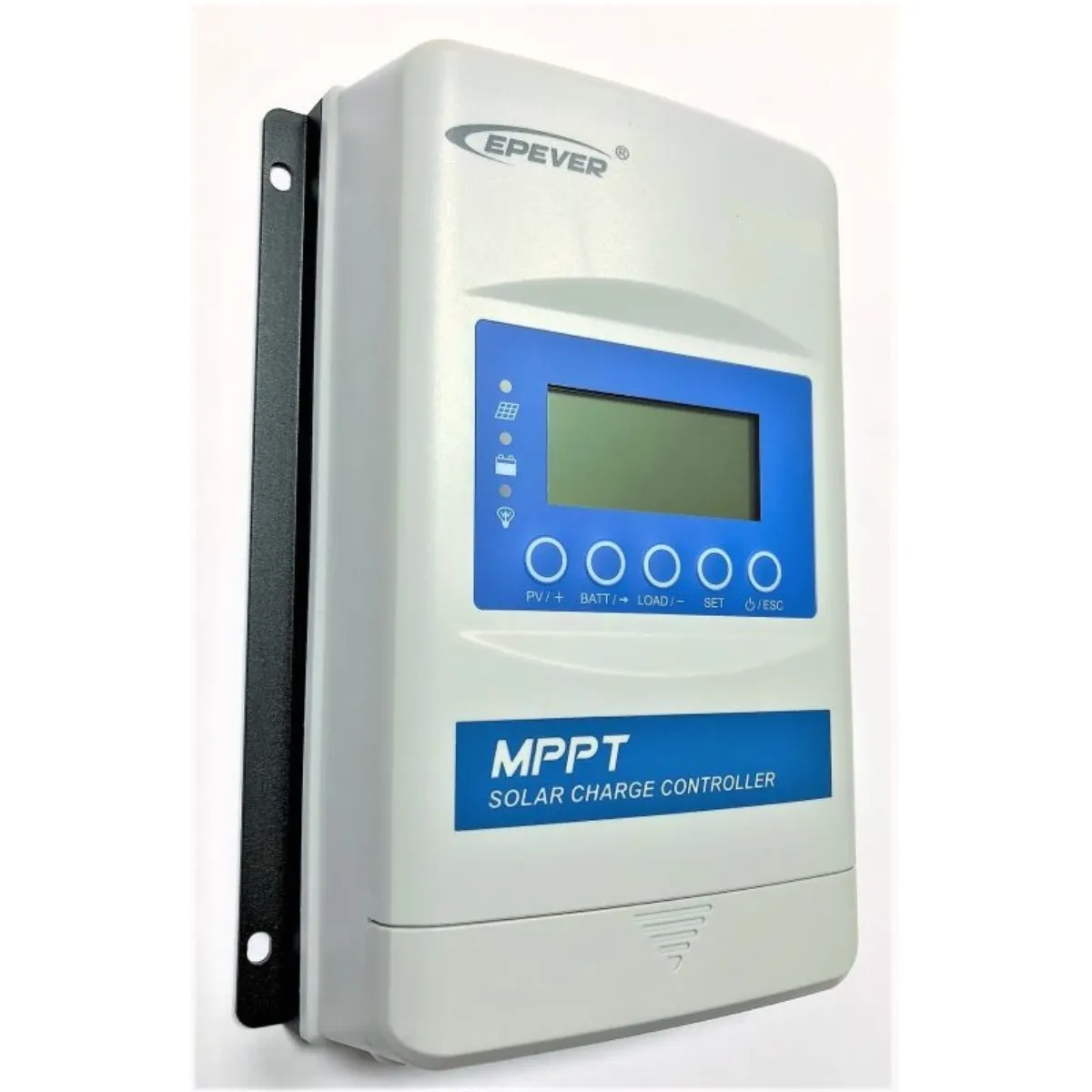

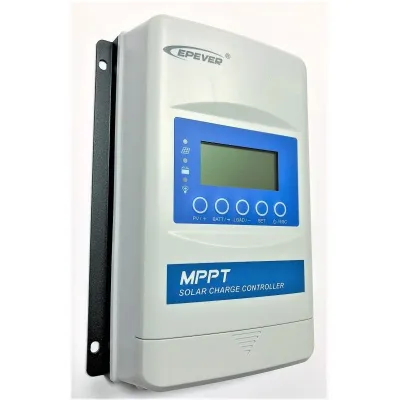

ЭПЕВЕР XTRA4210N

Удобный контроллер MPPT используется для управления потоком энергии от солнечной панели или источника питания к батареям и устройству. Он работает с системами 12 В или 24 В и током до 40 А. Максимальное входное напряжение составляет 100 В. Серия солнечных контроллеров XTRA — это новое поколение, которое следует за серией TracerA. Улучшается алгоритм MPPT, что отражается на быстрых изменениях цвета, и добавляется прямая поддержка батарей LiFePO4. Поддержка свинцово-гелевых/AGM аккумуляторов является само собой разумеющейся.

Этот солнечный контроллер подходит для широкого спектра островных применений, таких как коттеджи, дома и т. д. Он также подходит для использования в автомобилях благодаря возможности заземления на минусовой полюс. Многофункциональный дисплей встроен непосредственно в контроллер MPPT для удобного мониторинга системы и возможной настройки рабочих параметров, вкл. контрольные светодиоды. Все, кроме пользовательских значений батареи, можно установить через дисплей. Эти значения устанавливаются с помощью аксессуаров, см. ниже.

Максимальная мощность зарядки аккумулятора данной модели составляет 40А, что соответствует мощности панели 520 Втп для аккумулятора 12В или 1040 Втп для аккумулятора 24В. Если панель дает более высокую мощность, то регулятор ограничивает ее только до максимума. Однако мощность фотоэлектрических панелей не должна превышать номинальную мощность регулятора более чем в 1,5 раза!

Выходное напряжение разомкнутой цепи, называемое Voc, никогда не должно превышать значение 100 В. Превышение этого значения приведет к необратимому повреждению регулятора (учтите, что напряжение солнечной панели увеличивается по мере снижения температуры окружающей среды, а значение Voc, указанное в солнечной панели, параметры при 25°C). Мы не рекомендуем, чтобы указанное значение Voc превышало 90 В.

Параметры контроллера задаются с помощью встроенного ЖК-дисплея (самая высокая версия XDS2) или внешнего дисплея МТ50, см. ниже.

Основным преимуществом является использование современной технологии MPPT (Maximum Power Point Tracking), повышающей эффективность всей системы на 30% и более. Технология MPPT обеспечивает максимальное использование энергии, подаваемой от фотоэлектрической панели, за счет выбора потребления в рабочей точке с максимальной подаваемой мощностью. Эта точка постоянно контролируется и поддерживается. Это компенсирует все воздействия температуры, разной интенсивности освещения и т. д.

Быстрая установка

• Подключим аккумулятор к солнечному регулятору. Устанавливаем предохранитель постоянного тока подходящего размера на плюсовой провод как можно ближе к полюсу аккумулятора (поз. 3).
• Подключите нагрузку (поз. 4)
• Подключите солнечную панель (положение 2)

Основные характеристики

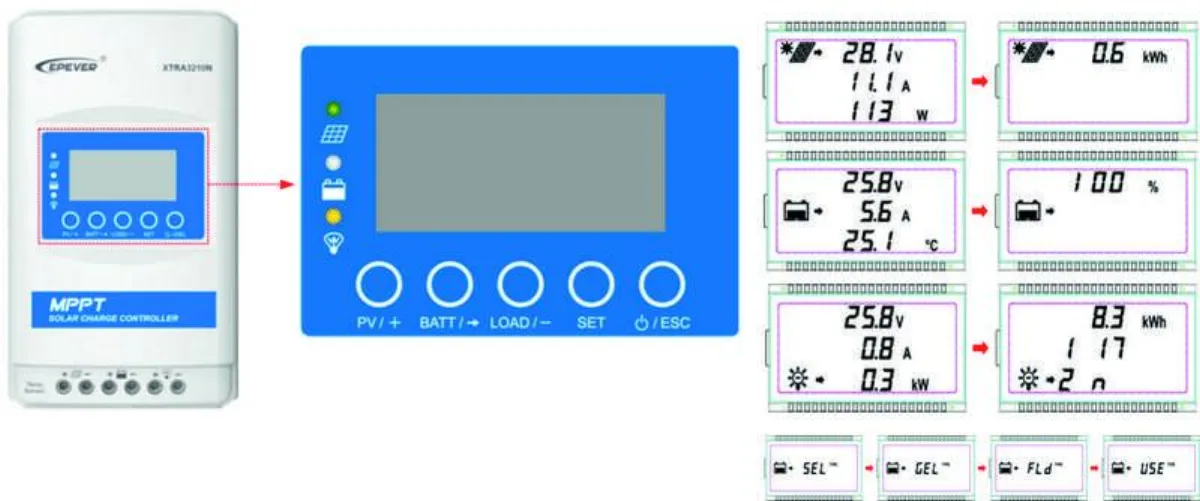

• Многофункциональный встроенный ЖК-дисплей для полного контроля и настройки параметров.
• Высокая степень защиты IP32.

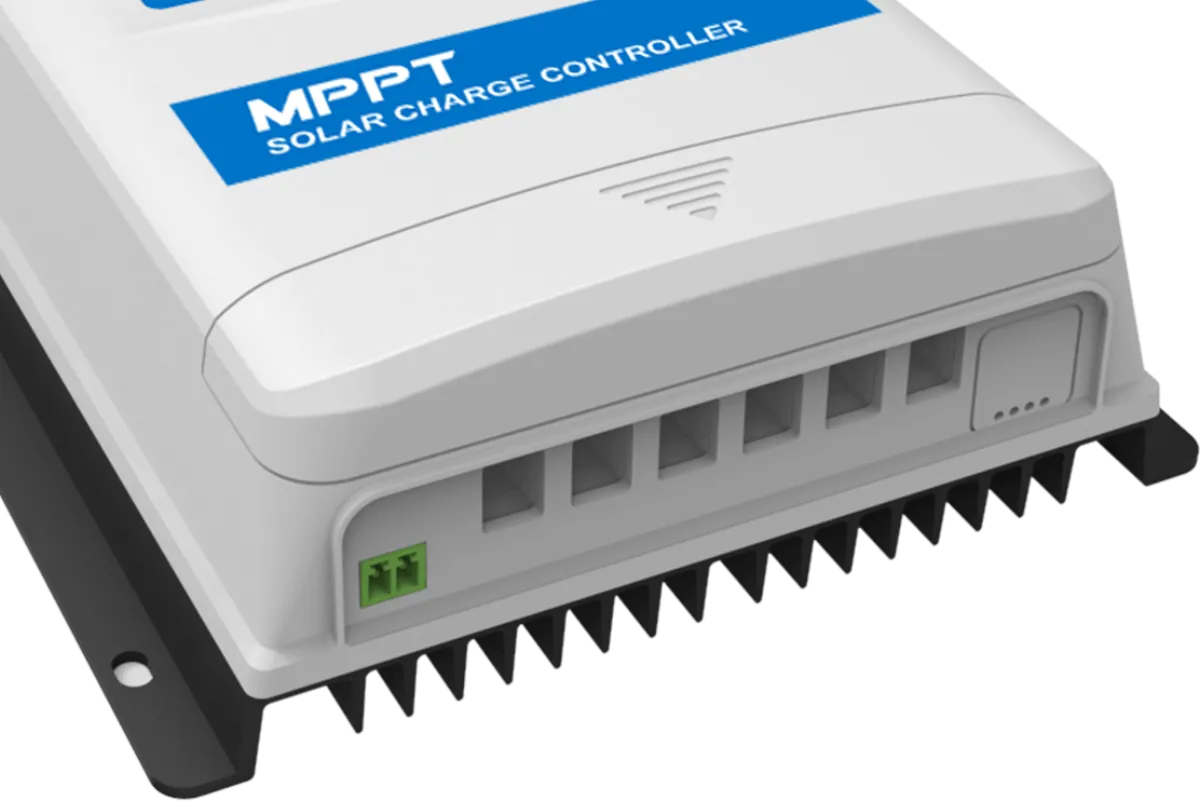

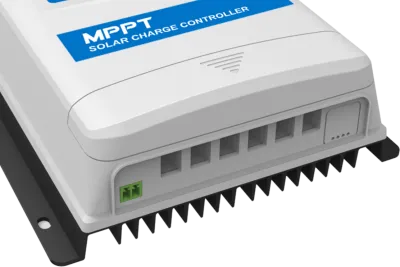

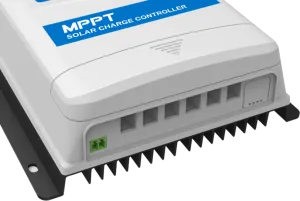

• Задняя часть из экструдированного алюминия для эффективного охлаждения.
• Коммуникационный порт использует профессиональный защитный чип, который может обеспечивать питание 5 В постоянного тока и имеет защиту от перегрузки по току и короткого замыкания.
• Усовершенствованная технология MPPT с эффективностью не менее 99,5%.
• Усовершенствованный алгоритм управления MPPT для минимизации потери скорости и потерянного времени.
• Высококачественные компоненты с эффективностью преобразования 98%
• Точное распознавание и отслеживание точки максимальной мощности
• Автоматическое ограничение мощности и тока зарядки
• Широкий диапазон рабочего напряжения MPP
• Совместимость со свинцово-кислотными и литий-ионными аккумуляторами (настройка только через ПК)
• Функция компенсации температуры батареи
• Функция оперативной статистики в реальном времени
• Функция снижения температуры в случае перегрева.
• С интерфейсом коммуникационной шины RS-485 и протоколом связи Modbus.
• Мониторинг и настройка через мобильный телефон или ПК
• Расширенная электронная защита

Обзор средств защиты

• Перегрузка по току от солнечных батарей
• Короткое замыкание на входе панелей
• Уменьшение ввода вдвое
• Смещение батареи
• Перенапряжение аккумулятора
• Чрезмерный разряд аккумулятора
• Перегрев аккумулятора
• Низкая температура литиевой батареи
• Короткое замыкание нагрузки
• Перегрузка нагрузки
• Перегрев регулятора

Интерфейс RJ45 (открытая архитектура RS485 MODBUS) используется для подключения ПК, преобразователя или внешнего дисплея REG-MT50 для настройки/мониторинга работы в режиме реального времени.

СОВЕТ: Контроллер солнечной энергии MPPT можно контролировать на ПК с ОС Windows

Для этой цели используется продукт Конвертер связи с ПК для контроллеров Tracer и XTRA (RS-485/USB). Узнайте, как легко отслеживать и сохранять журналы использования системы.

Производитель EPsolar на сегодняшний день является практически крупнейшим производителем солнечных регуляторов, и после более чем восьмилетнего собственного опыта работы с его продукцией мы рекомендуем вам эту модель как высоконадежный и качественный продукт по разумной цене.
