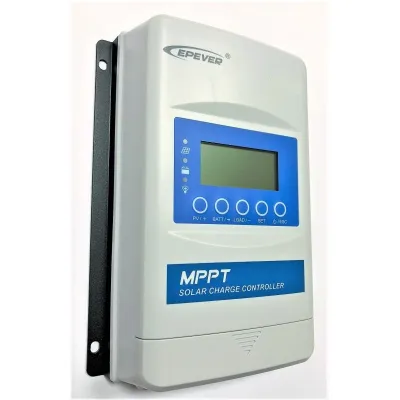

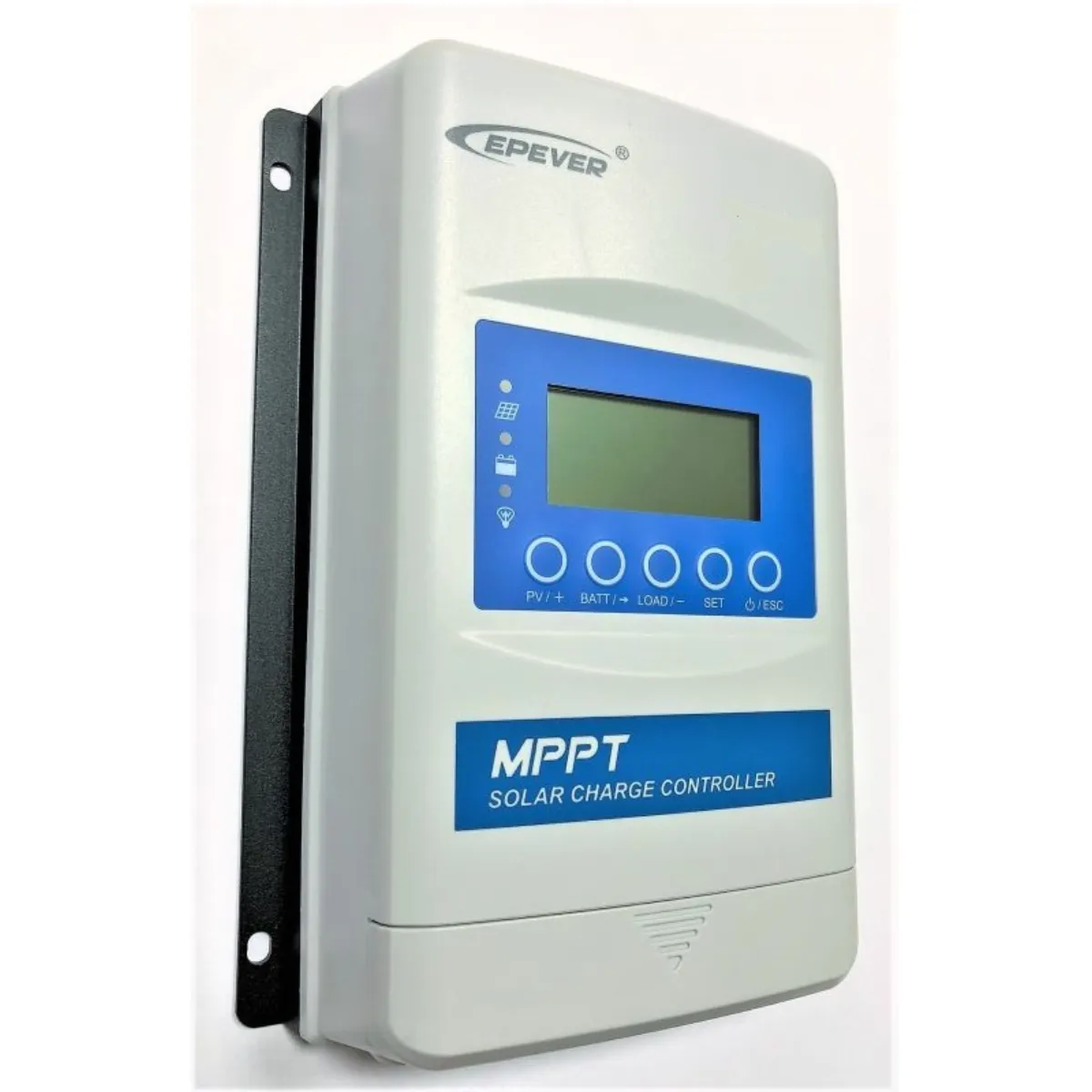

Контроллер солнечной энергии MPPT EPEVER XTRA4415N 12 24 48 В XDS2 40 А, вход 150 В

ЭПЕВЕР REG-XTRA4415N

Мощный, универсальный и удобный контроллер MPPT используется для управления потоком энергии от солнечной панели или источника питания к батареям и устройству. Работает с системами 12,24 и 48 В, током до 40 А. Максимальное входное напряжение 150 В! Серия солнечных контроллеров XTRA — это новое поколение, которое следует за серией TracerA. Улучшается алгоритм MPPT, что отражается на быстрых изменениях цвета, и добавляется прямая поддержка батарей LiFePO4. Поддержка свинцово-гелевых/AGM аккумуляторов является само собой разумеющейся.

Этот солнечный контроллер подходит для широкого спектра островных применений, таких как коттеджи, дома и т. д. Он также подходит для использования в автомобилях благодаря возможности заземления на минусовой полюс. Многофункциональный дисплей встроен непосредственно в контроллер MPPT для удобного мониторинга системы и возможной настройки рабочих параметров, вкл. контрольные светодиоды. Все, кроме пользовательских значений батареи, можно установить через дисплей. Эти значения устанавливаются с помощью аксессуаров, см. ниже.

Максимальная мощность зарядки аккумулятора этой модели составляет 40 А, что соответствует мощности панели 520 Вт для аккумулятора 12 В, 1 040 Вт для аккумулятора 24 В или 2 080 Вт для аккумулятора 48 В, что мы рекомендуем для данного контроллера . Если панель дает более высокую мощность, то регулятор ограничит ее только до максимума. Однако мощность фотоэлектрических панелей не должна превышать номинальную мощность регулятора более чем в 1,5 раза!

Выходное напряжение разомкнутой цепи, называемое Voc, никогда не должно превышать значение 150 В. Превышение этого значения приведет к необратимому повреждению регулятора (учтите, что напряжение солнечной панели увеличивается по мере снижения температуры окружающей среды, а значение Voc, указанное в солнечной панели, параметры при 25°C). Мы не рекомендуем, чтобы указанное значение Voc превышало 135 В.

Параметры контроллера задаются с помощью встроенного ЖК-дисплея (самая высокая версия XDS2) или внешнего дисплея МТ50, см. ниже.

Основным преимуществом является использование современной технологии MPPT (Maximum Power Point Tracking), повышающей эффективность всей системы на 30% и более. Технология MPPT обеспечивает максимальное использование энергии, подаваемой от фотоэлектрической панели, за счет выбора потребления в рабочей точке с максимальной подаваемой мощностью. Эта точка постоянно контролируется и поддерживается. Это компенсирует все воздействия температуры, разной интенсивности освещения и т. д.

Быстрая установка

• Подключим аккумулятор к солнечному регулятору. Устанавливаем предохранитель постоянного тока подходящего размера на плюсовой провод как можно ближе к полюсу аккумулятора (поз. 3).
• Подключите нагрузку (поз. 4)
• Подключите солнечную панель (положение 2)

Основные характеристики

• Многофункциональный встроенный ЖК-дисплей для полного контроля и настройки параметров.
• Высокая степень защиты IP32.
• Задняя часть из экструдированного алюминия для эффективного охлаждения.
• Коммуникационный порт использует профессиональный защитный чип, который может обеспечивать питание 5 В постоянного тока и имеет защиту от перегрузки по току и короткого замыкания.
• Усовершенствованная технология MPPT с эффективностью не менее 99,5%.
• Усовершенствованный алгоритм управления MPPT для минимизации потери скорости и потерянного времени.
• Высококачественные компоненты с эффективностью преобразования 98%
• Точное распознавание и отслеживание точки максимальной мощности
• Автоматическое ограничение мощности и тока зарядки
• Широкий диапазон рабочего напряжения MPP
• Совместимость со свинцово-кислотными и литий-ионными аккумуляторами (настройка только через ПК)
• Функция компенсации температуры батареи
• Функция оперативной статистики в реальном времени
• Функция снижения температуры в случае перегрева.
• С интерфейсом коммуникационной шины RS-485 и протоколом связи Modbus.
• Мониторинг и настройка через мобильный телефон или ПК
• Расширенная электронная защита

Обзор средств защиты

• Перегрузка по току от солнечных батарей
• Короткое замыкание на входе панелей
• Уменьшение ввода вдвое
• Смещение батареи
• Перенапряжение аккумулятора
• Чрезмерный разряд аккумулятора
• Перегрев аккумулятора
• Низкая температура литиевой батареи
• Короткое замыкание нагрузки
• Перегрузка нагрузки
• Перегрев регулятора

Интерфейс RJ45 (открытая архитектура RS485 MODBUS) используется для подключения ПК, преобразователя или внешнего дисплея REG-MT50 для настройки/мониторинга работы в режиме реального времени.

СОВЕТ: Контроллер солнечной энергии MPPT можно контролировать на ПК с ОС Windows

Для этой цели служит преобразователь связи с ПК для контроллеров Tracer и XTRA (RS-485/USB). Узнайте, как легко отслеживать и сохранять журналы использования системы.

Производитель EPsolar на сегодняшний день является практически крупнейшим производителем солнечных регуляторов, и после более чем восьмилетнего собственного опыта работы с его продукцией мы рекомендуем вам эту модель как высоконадежный и качественный продукт по разумной цене.
