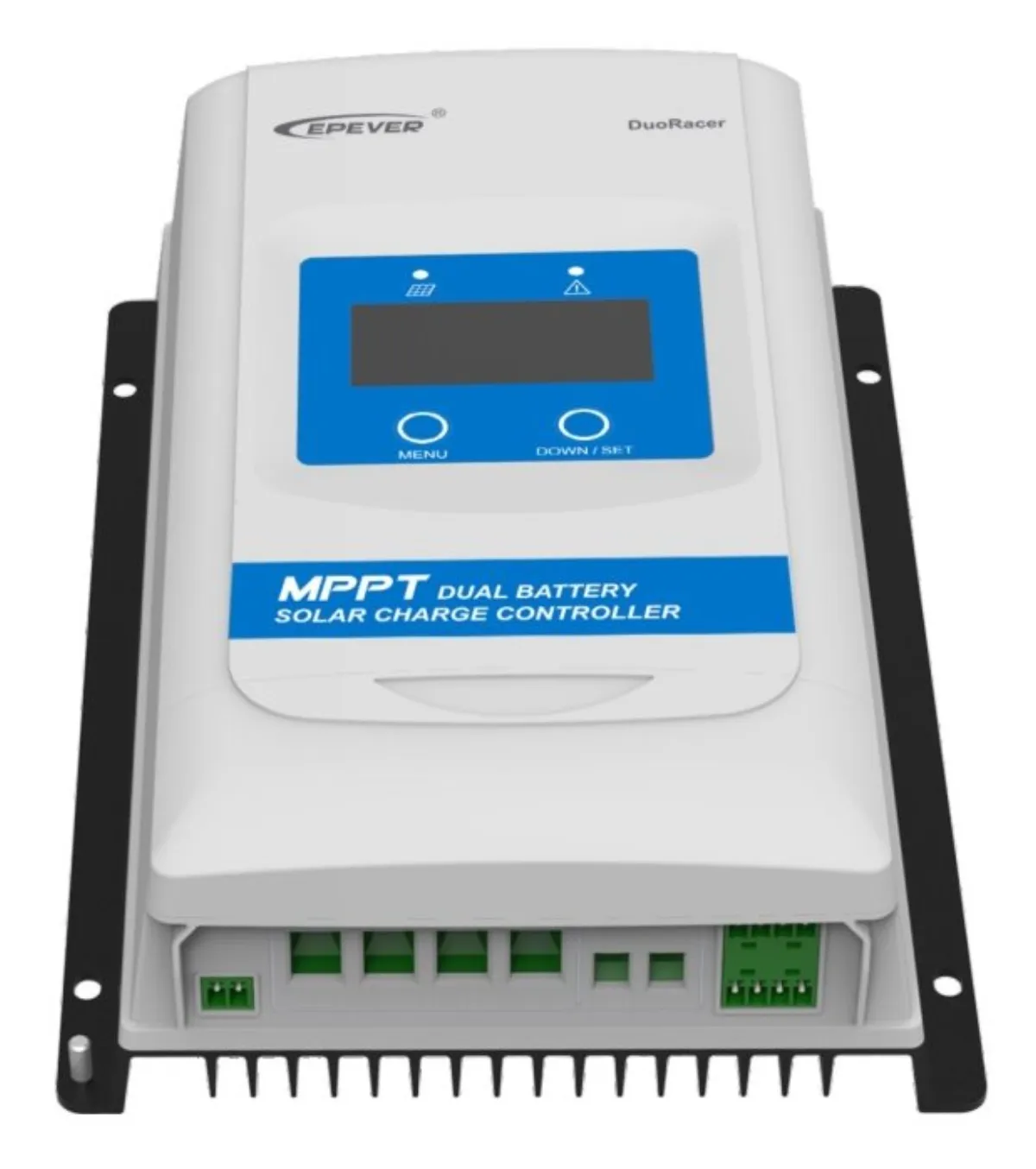

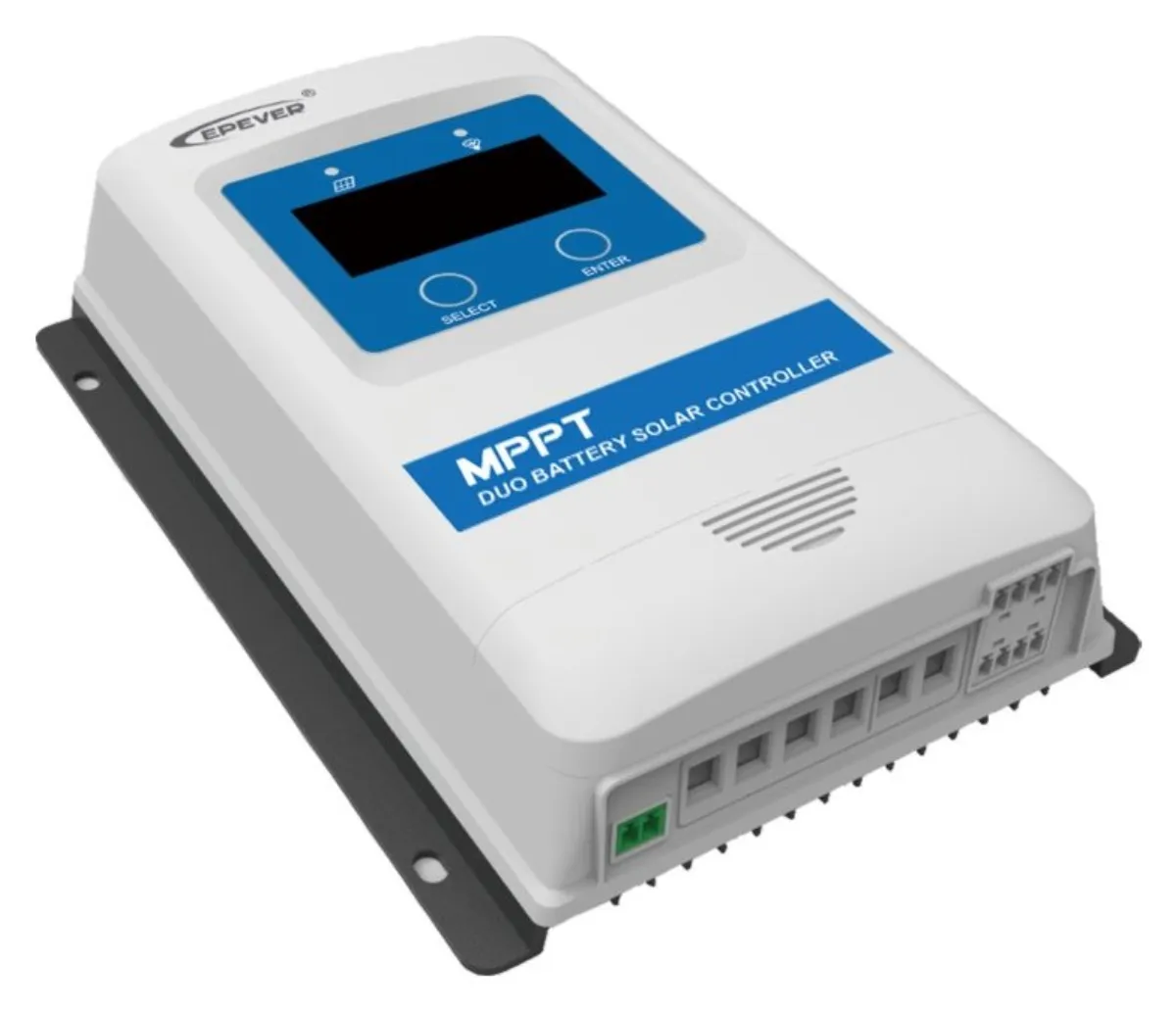

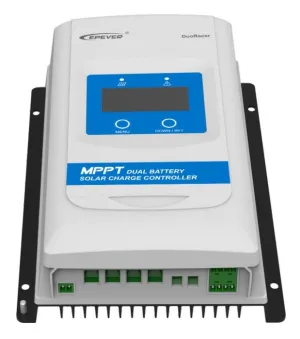

Контроллер солнечной энергии MPPT EPEVER DR1206-DDS 12 24 В DuoRacer 10A вход 60 В

EPEVER DR1206-DDS

Контроллер MPPT DuoRacer предназначен для зарядки двух аккумуляторов и подходит для автоприцепов, лодок и т. д. Напряжение панели до 60 В и максимальный ток зарядки 10 А, аккумулятор 12/24 В, PV макс. 130/260 Вт.

Контроллер заряда DuoRacer MPPT предназначен для зарядки двух аккумуляторов — бортового и стартерного (обозначены ниже как BATT1 и BATT2) в солнечной системе. Этот контроллер поддерживает несколько основных типов аккумуляторов (BATT1), включая герметичные, гелевые, залитые, LiFePO4 и Li-NiCoMn аккумуляторы, которые подходят для автофургонов, караванов, лодок и т. д. Устройство автоматически определяет напряжение системы стартерной батареи (BATT2) и подзаряжает батарею, как только выполняются условия.

Регулятор работает как преобразователь, то есть он может обрабатывать более высокое входное напряжение и более низкий ток в более низкое напряжение (увеличивать ток) с высокой эффективностью. Поэтому мы можем использовать практически любую солнечную панель. Контроллер солнечной батареи DuoRacer оснащен новейшей технологией MPPT (Maximum PowerPoint Tracking) — отслеживание точки максимальной мощности с помощью сложного алгоритма отслеживания, при котором солнечный модуль работает при идеальном напряжении, которое солнечный модуль может вырабатывать при максимально возможной мощности. По сравнению с классическим ШИМ-контроллером технология MPPT повышает эффективность зарядки примерно на 30%. Максимальная мощность зарядки аккумулятора данной модели составляет 10 А, что соответствует мощности панели 130 Втп, если у вас аккумулятор 12 В, или 260 Втп, если у вас аккумулятор 24 В. Если панель вырабатывает большую мощность, контроллер ограничит ее только номинальным максимумом. производительность. Мощность фотоэлектрических панелей не должна превышать номинальную мощность контроллера более чем в 1,5 раза, т.е. 190 Втпик или 390 Вт!

Вы можете подключать солнечные панели последовательно, но их выходное напряжение холостого хода, называемое Voc, ни в коем случае не должно превышать значение напряжения холостого хода Voc 60 В — превышение этого значения приведет к необратимому повреждению контроллера (необходимо учитывать, что напряжение солнечной панели увеличивается с понижением температуры окружающей среды, а значение Voc, указанное в параметрах солнечной панели, составляет 25 °C). Поэтому мы не рекомендуем, чтобы значение указанного Voc превышало 45 В)

Основные характеристики

• Технология отслеживания точек максимальной мощности с чрезвычайно высокой скоростью отслеживания и эффективностью отслеживания более 99,5%.
• Расширенный алгоритм управления MPPT для минимизации потери скорости и времени MPP.
• Более широкий диапазон рабочего напряжения MPP для улучшения использования фотоэлектрических модулей.
• Функция автоматического управления зарядкой и ограничения тока зарядки (BATT1).
• Высокое качество и низкая частота отказов компонентов ST, TI и Infineon для обеспечения срока службы продукции.
• Цифровая схема управления адаптивным трехступенчатым режимом зарядки для увеличения срока службы BATT1.
• Тип BATT1 можно задать с помощью светодиода/ЖК-дисплея.
• Если зарядка не производится в течение длительного времени и напряжение на фотоэлектрической батарее низкое (FV<5 В), контроллер перейдет в режим пониженного энергопотребления.
• 100% заряд и разряд в диапазоне рабочих температур.
• Сигнал управления AES для автомобильного холодильника.
• Стандартный протокол Modbus и порт связи RS485 (5 В, 200 мА).

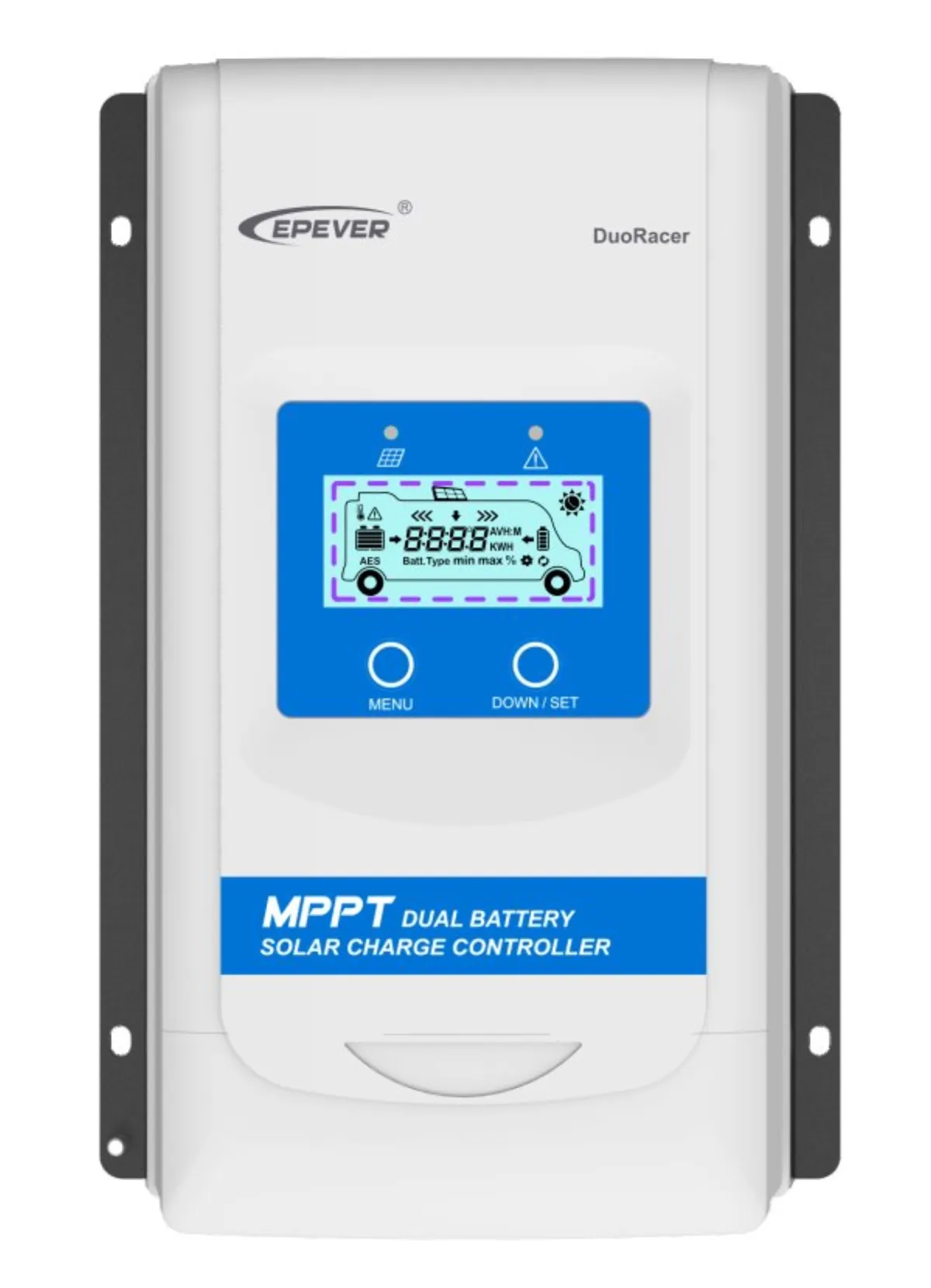

Встроенная функция отображения

Цикл отображения: Напряжение фотоэлектрических модулей › Ток фотоэлектрических модулей › Энергия фотоэлектрических модулей › Генерируемая энергия › Напряжение BATT1 › Ток BATT1 › Макс. напряжение BATT1 › Мин. Напряжение BATT1 › Температура BATT1 › Тип батареи BATT1 › Напряжение BATT2 › Ток BATT2 › Макс. Напряжение BATT2 › Мин. Напряжение BATT2 › Напряжение PV

Выносной дисплей MT11 (дополнительный аксессуар, в комплект поставки не входит) может отображать различные рабочие данные и информацию о неисправностях системы. Информация может отображаться на ЖК-экране с подсветкой, кнопки просты в использовании, а цифровой дисплей легко читается.

Номинальная мощность зарядки: 130 Вт (12 В) или 260 Вт (24 В)

Номинальное напряжение аккумулятора 1: 12/24 В постоянного тока

Номинальное напряжение аккумулятора 2: 12/24 В постоянного тока или автоматический режим

Диапазон входного напряжения батареи: от 8,5 до 32 В

Тип батареи: герметичная (по умолчанию) / гелевая / залитая / LiFePO4 / Li-NiCoMn / пользовательский

Номинальный ток зарядки: 10 А

Макс. Напряжение разомкнутой цепи фотоэлектрических модулей: 60 В (46 В при температуре около 25 °C)

Эффективность преобразования: макс. 97,4%

Размеры: 227,2 x 143 x 58,1 мм

Вес: 0,8 кг

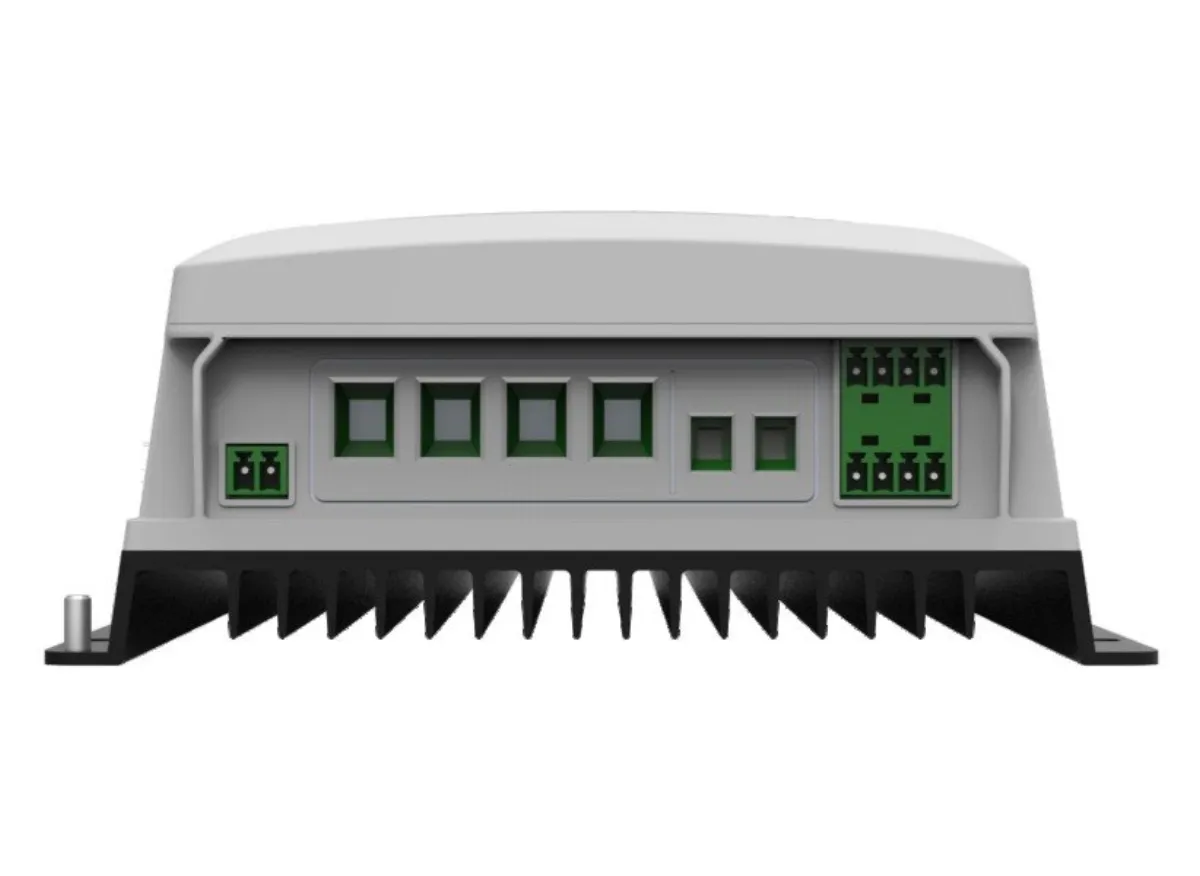

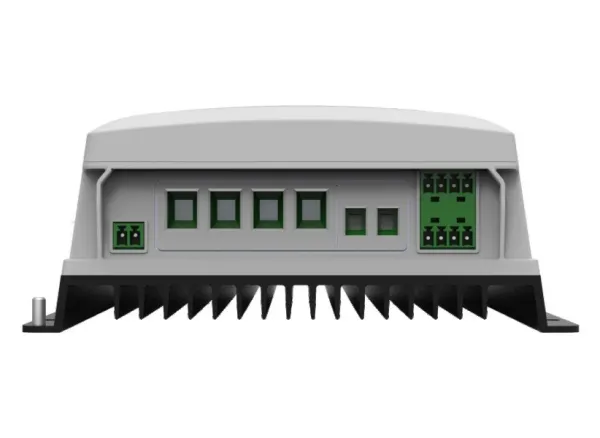

Если требуется соединение с коммуникационными модулями, необходимо использовать модифицированный соединительный кабель с маркировкой CC-RJ45-3.81-150U. Схема подключения разъема контроллера DuoRacer выглядит следующим образом:
