Счетчик энергии Victron VM-3P75CT Ethernet VE.Can 1F 3F

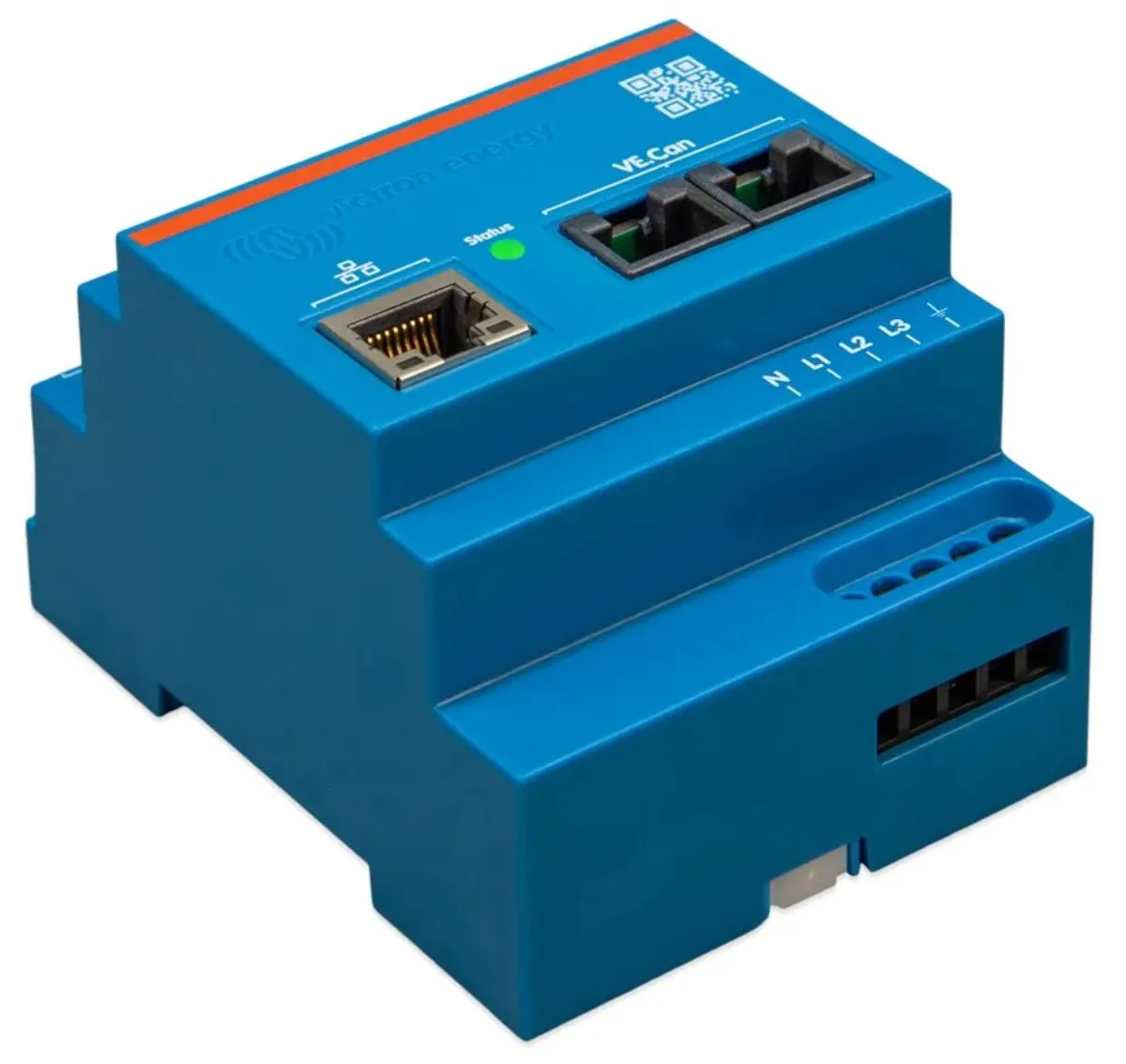

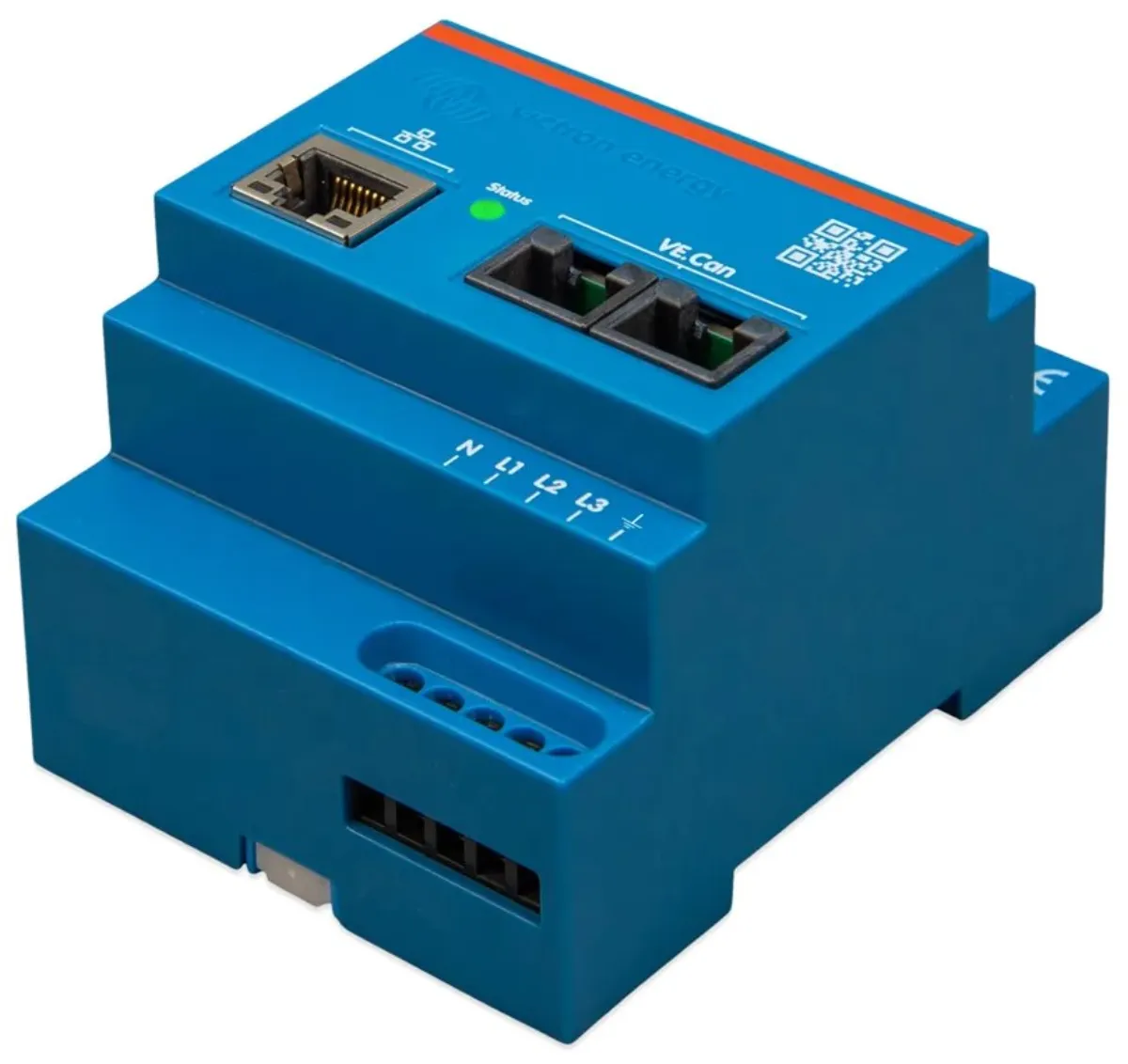

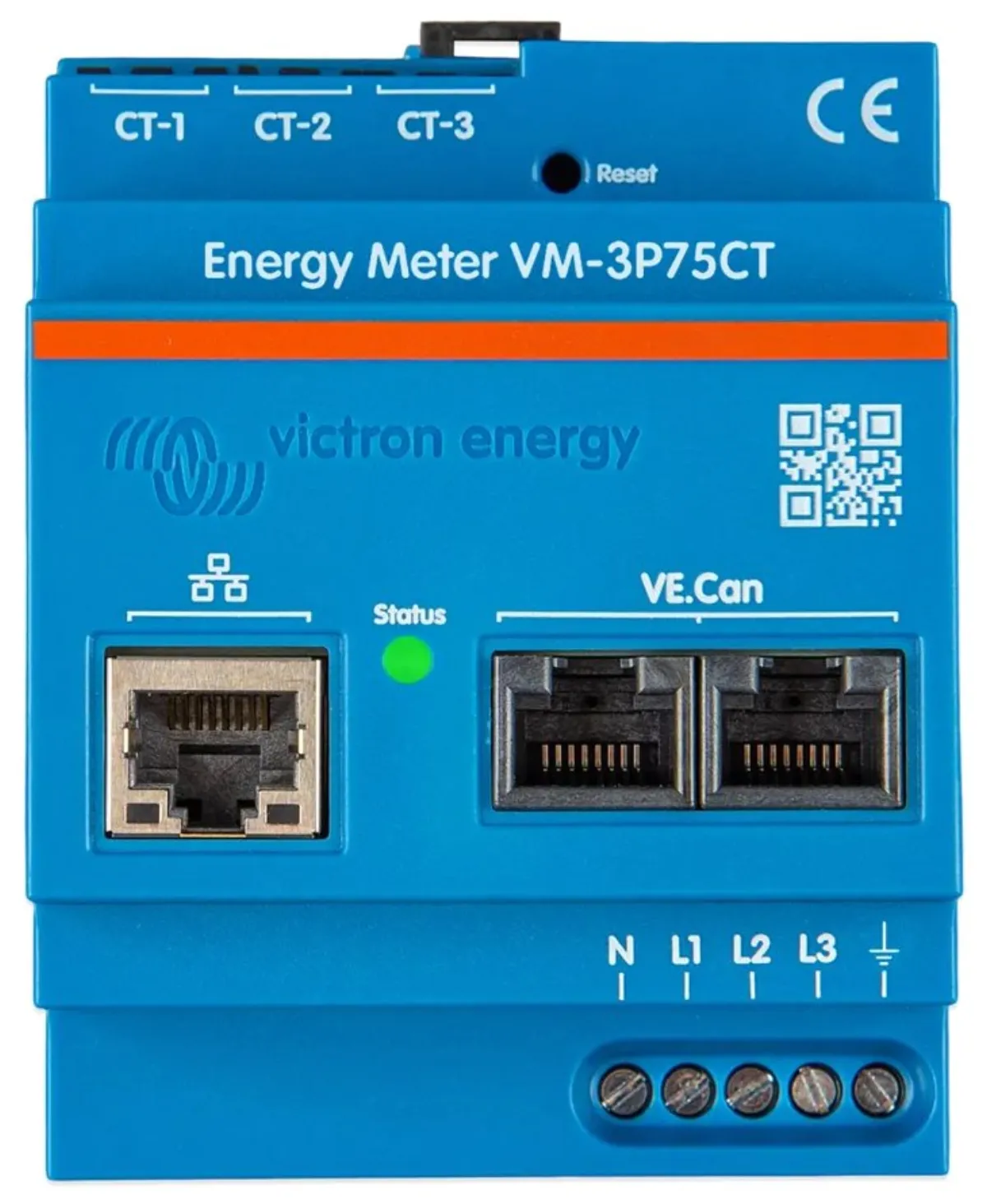

Счетчик энергии Victron VM-3P75CT

Счетчик VM-3P75CT предназначен для измерения мощности и энергии в однофазных и трехфазных системах накопления энергии (ESS) или для измерения мощности инвертора фотоэлектрической системы, генератора переменного тока или гибридного инвертора. Он содержит встроенные порты Ethernet и VE.Can для подключения к устройствам GX, а благодаря датчикам тока обеспечивает простую и быструю установку без необходимости изменения существующей проводки. Счетчик электроэнергии полностью функционален прямо из коробки (Plug and Play) и служит в качестве сетевого счетчика для большинства систем. Выполнение настройки (с помощью VictronConnect) необходимо только при изменении роли (сетевой счетчик, фотоэлектрический инвертор, генераторная установка переменного тока или измеритель нагрузки переменного тока) и настройке IP-адреса вручную. Информацию можно просмотреть на устройствах GX, таких как Cerbo GX или Ekrano GX, а также в приложении VictronConnect и на портале VRM.

• Измерение до 80 А на фазу (рассчитано на 75 А)
• Связь Modbus/UDP через Ethernet
• Датчики тока с разъемным сердечником для легкой установки без необходимости изменения существующей проводки.
• Использует метод векторной регистрации, при котором векторы каждой фазы (L1, L2 и L3) суммируются.

Измеритель можно настроить для четырех различных ролей в устройстве GX (например, Cerbo GX или Ekrano GX).

• В качестве сетевого счетчика и в качестве управляющего входа для системы накопления энергии (ESS).
• Для измерения мощности фотоэлектрического преобразователя
• Для измерения мощности генератора переменного тока
• В качестве измерителя переменного тока для измерения выделенной цепи нагрузки переменного тока.

Измеритель предоставляет два варианта подключения к устройству GX.

• Проводное подключение Ethernet к локальной сети через встроенный порт Ethernet.
• Кабельное подключение VE.Can через встроенный порт VE.Can непосредственно к устройству GX.

Диапазон входного напряжения L-N: 85–265 В переменного тока.

Диапазон входного напряжения L–L: 150–460 В переменного тока.

Номинальный ток: 75 А

Интерфейс

• 2× VE.Can
• 1x RJ-45

Степень защиты: IP20.

Рабочая температура: от -25 до +55 °C.

Вес: 370 г.

Размеры: 90 x 71 x 59 мм.

Счетчики используют другой способ расчета общего объема потребляемой и подаваемой энергии.

• Для серии ETXXX извлеченная и подаваемая энергия рассчитывается в каждой фазе отдельно, а затем используется сумма этих значений. Поэтому он подходит для измерения фазы.
• Для серий VM-3P75CT, EM24, EM3XX, EM5XX потребляемая и подаваемая энергия рассчитывается как общая мощность, при этом чистые дифференциальные значения каждой фазы компенсируют друг друга. Поэтому он подходит для общего измерения.
