Солнечный контроллер Victron BlueSolar-LCD и USB 30A с ШИМ

ШИМ-контроллер Victron BlueSolar-LCD&USB 30 А

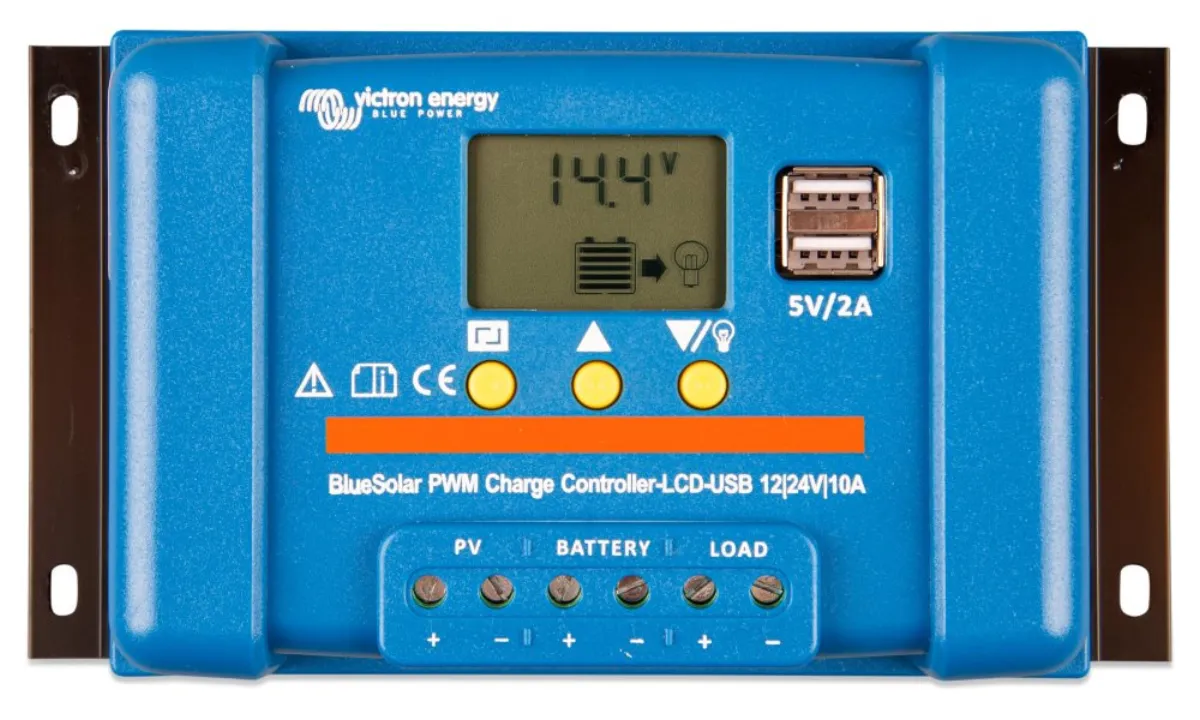

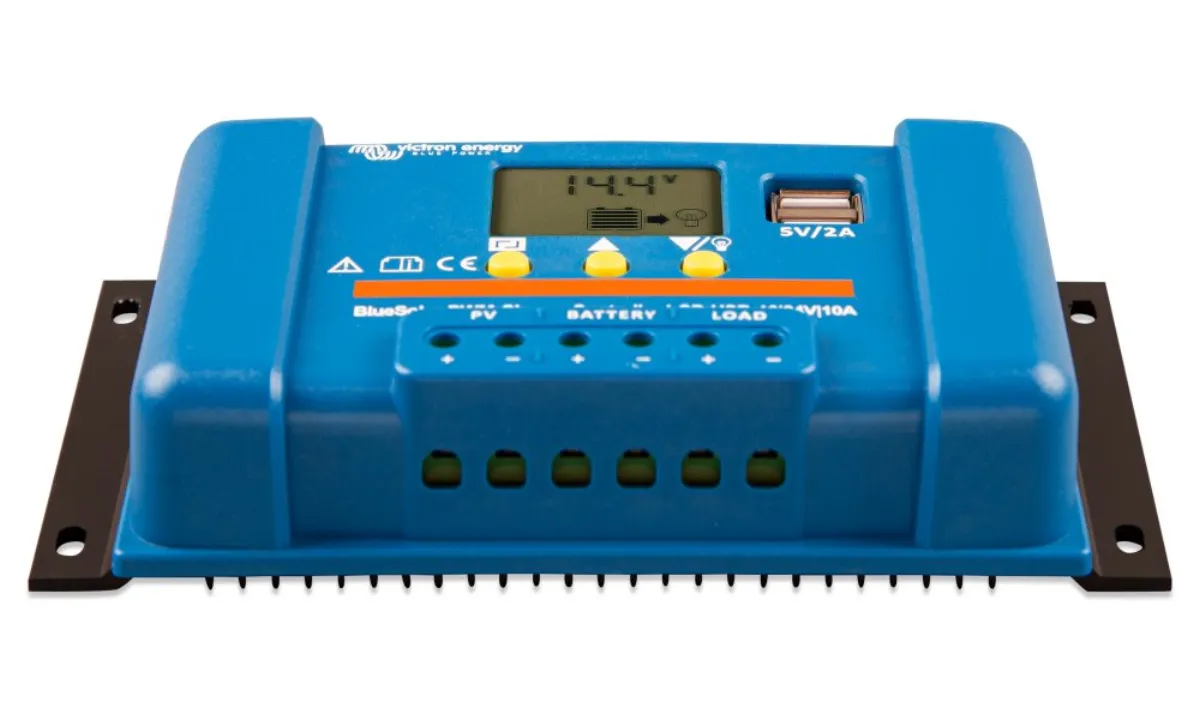

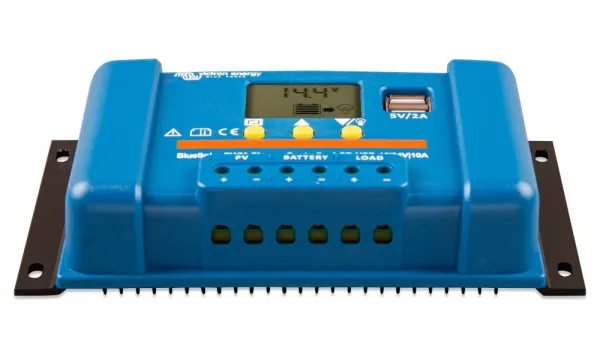

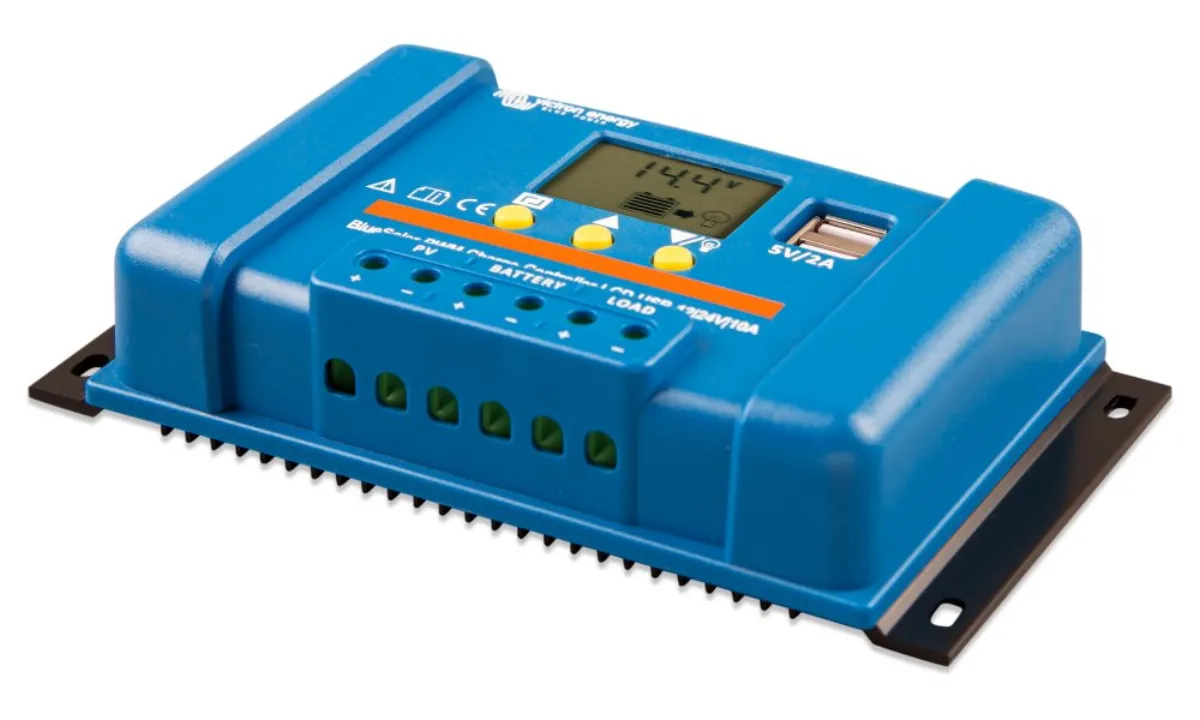

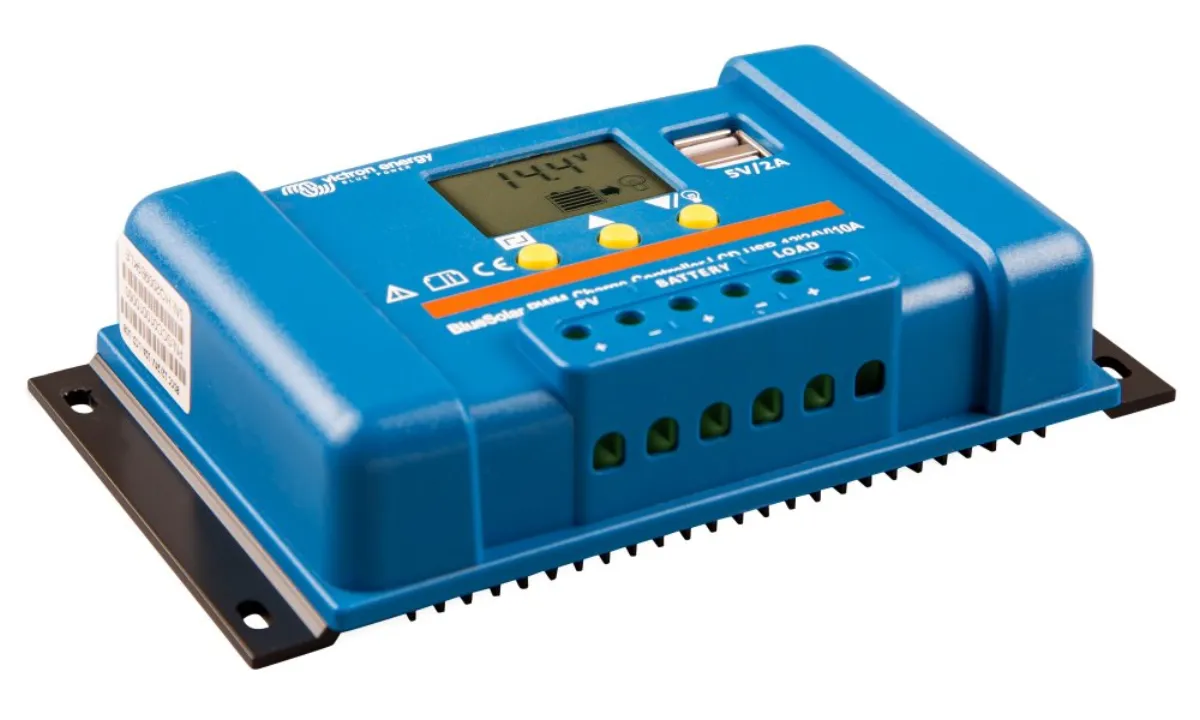

Иллюстративное фото - В галерее есть версия на 10 А разных размеров.

Солнечный ШИМ-контроллер (12/24 В, зарядный ток 30 А) со встроенным ЖК-дисплеем и USB. Подходит для небольших панелей мощностью до 360 Вт (720 Вт для 24 В). Он предназначен для небольших островных солнечных систем. Преимуществом является очень простой и нетребовательный монтаж и надежная работа.

• 36-элементная солнечная панель(и) рекомендуется для зарядки аккумулятора 12 В (макс. ток 30 А)
• Для зарядки аккумулятора 24 В рекомендуется использовать солнечную панель(и) с 72 ячейками или две 36-ячейки, соединенные последовательно (макс. ток 30 А).
• К аккумулятору 12 В можно подключить максимум панель/с мощностью до 360 Вт.
• К аккумулятору 24 В можно подключить максимум панель/с мощностью до 720 Вт.
• Встроенный четкий ЖК-дисплей для мониторинга состояния и настройки параметров.

Питание приборов постоянного тока

Чрезмерную разрядку аккумулятора можно предотвратить, подключив все нагрузки постоянного тока к выходу постоянного тока регулятора (клемма справа). Выход постоянного тока отключает нагрузку, когда аккумулятор разряжается до заданного напряжения. Он автоматически повторно подключает нагрузку, как только аккумулятор заряжается хотя бы частично. Напряжения подключения и отключения регулируются. Не подключайте преобразователь напряжения к выходу постоянного тока - подключайте его напрямую к аккумулятору.

Программируемый алгоритм зарядки аккумулятора

Предварительно запрограммированные алгоритмы для свинцово-кислотных аккумуляторов AGM, GEL, жидкостных или LiFePO4 (только аккумуляторы с внутренним BMS).

2x USB-выхода 5 В

Выход USB можно легко использовать, например, для зарядки мобильного телефона и т. д. Максимальный ток 2 А (оба выхода вместе).

Простая установка

1. Подключаем аккумулятор - плюс и минус.
2. Подключите солнечную батарею - плюс и минус.
3. Подключите нагрузку - плюс и минус.

При удалении применяется обратный порядок.

Несоблюдение этого порядка может привести к повреждению ШИМ-контроллера заряда BlueSolar

А) Перед первой установкой убедитесь, что аккумулятор заряжен.

Б) Кабель к аккумулятору должен быть как можно короче, чтобы минимизировать потери.

В) Регулятор подходит только для свинцово-кислотных и LiFePO4 аккумуляторов.

D) Контроллер заряда подходит только для регулирования солнечных батарей. Никогда не подключайте другой источник зарядки к солнечному контроллеру.

Подробную техническую информацию можно найти в прилагаемом техническом паспорте (даташите) и инструкции.

Напряжение аккумулятора: 12/24 В (автоопределение)

Номинальный зарядный ток: 30 А

Автоматическое сброс нагрузки: да

Абсорбционная зарядка: 14,4/28,8 В

Плавающая зарядка: 13,7/27,4 В

Отключение нагрузки: 11,2/22,4 В

Повторное подключение нагрузки: 12,6/25,2 В

Покрытие: IP20

Вес: 0,3 кг

Размеры: 184 x 101 x 47 мм.
