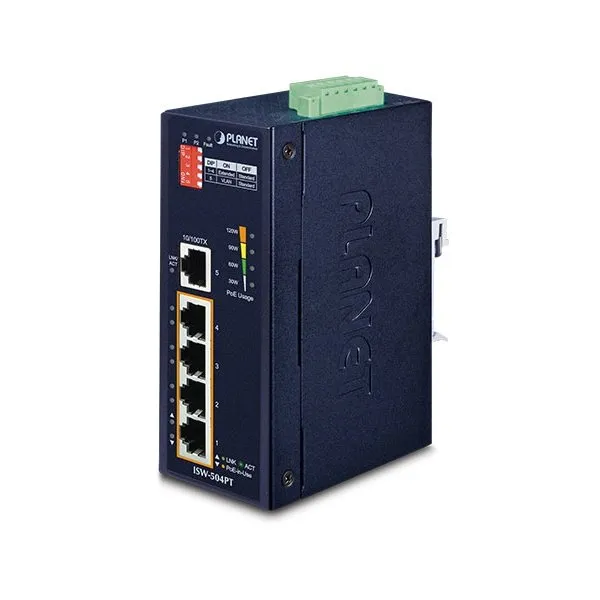

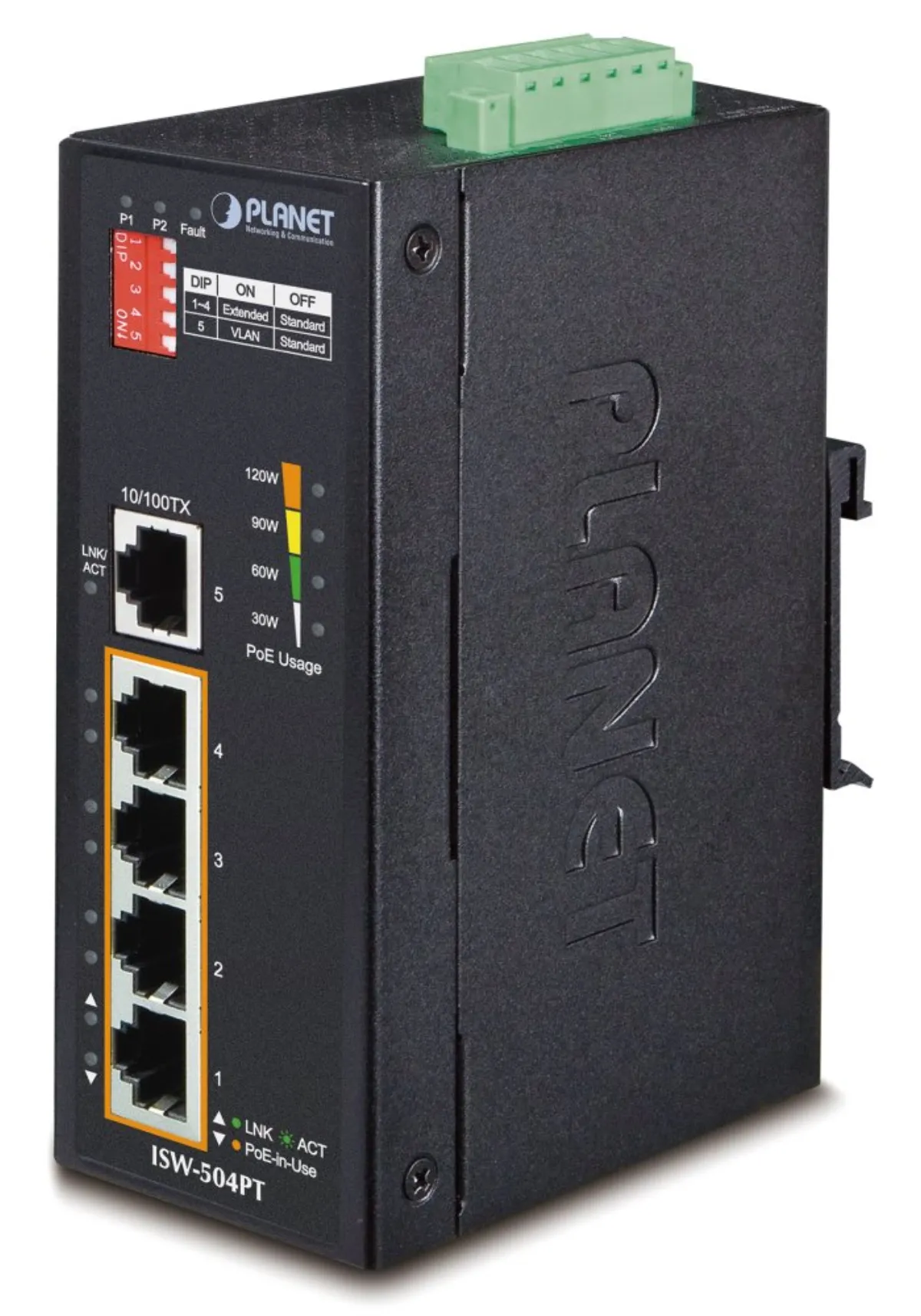

Planet ISW-504PT Priemyselný Switch 5x RJ-45 VLAN + Extend -40~+75°C PoE+ 802.3af at 120W 12-48VDC power-in

PLANET ISW-504PT v3

Priemyselný prepínač PoE+ (802.3af/at), 4x RJ-45 port 10/100 Base-TX s PoE+ injektormi (až 36 W/port), 1x RJ-45 10/100 Base-TX (bez PoE), celkový výkon 120 W (pri napájaní DC 48 V). Bez správy (unmanaged), podpora 802.1Q VLAN a CSMA/CD protokolu, Flow Control (802.3x pause frame pre full duplex, Back pressure pre half duplex), redundantné napájanie DC 12-48 V, krytie IP40, kovová skriňa, pracovná teplota -40 až +75 °C, fanless (bez ventilátorov), LED indikácia využitia PoE, DIP prepínač (Standard/VLAN/Extend), alarm výstup (zlyhanie napájania), prepäťová ESD ochrana do 5 kV, montáž na DIN lištu alebo priamo na stenu, upgradovaná verzia v3.

Verzia v3: navýšenie PoE výstupu na 36 W/port (802.3at), max. 120 W PoE budget, krytie IP30 na IP40, zvýšenie napájacieho rozsahu na 12-48 V, pridaný DIP switch (režimy Standard/VLAN/Extend), možnosť bočné montáže

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom. Prepínače radu ISW sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšej skrine s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie). Ako PoE prepínač umožňuje priamo napájať až 4 koncové zariadenia podľa normy IEEE 802.3af/at, je tak ideálnym prvkom pre aplikácie so zníženou možnosťou napájania koncových zariadení!

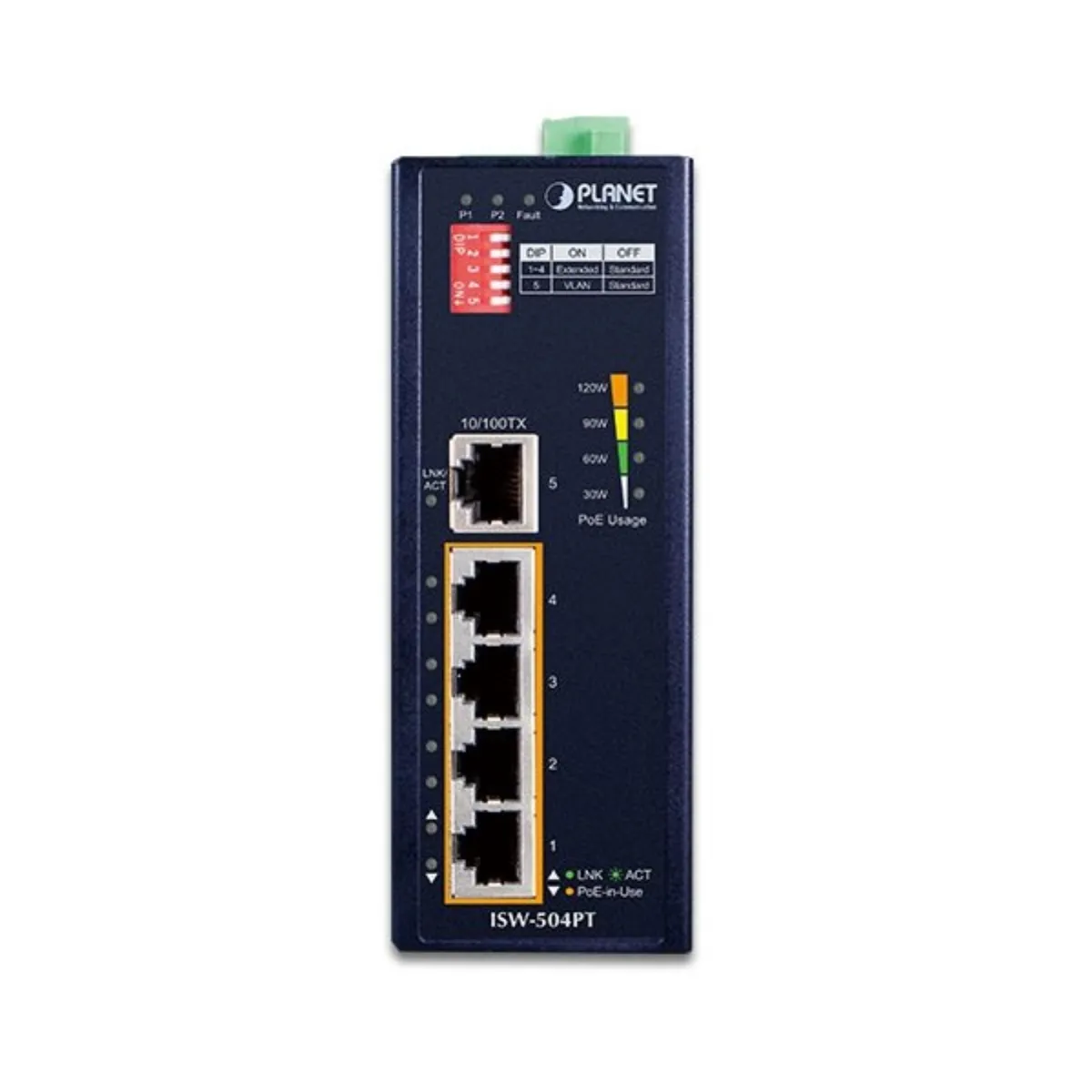

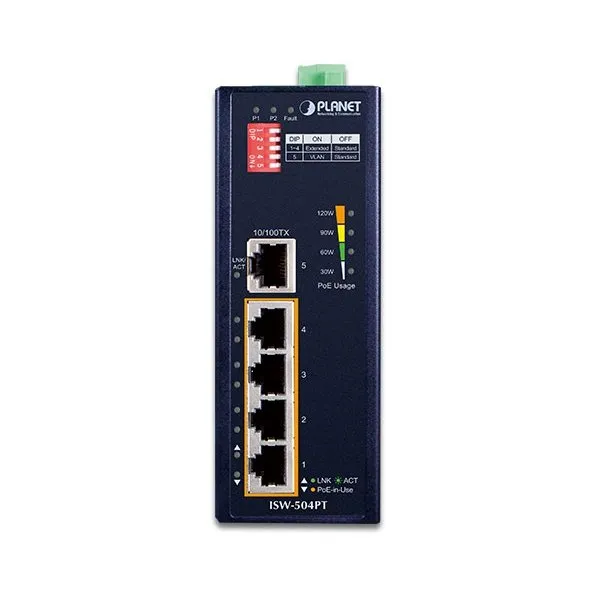

Switch disponuje manuálnym prepínačom režimov

• Standard - switch napája zariadenie na vzdialenosť max. 100 m.
• VLAN - porty sú logicky oddelené jeden od druhého, v tomto režime sa dá predísť nechceným multicast a broadcast búrim.
• Extend - switch napája zariadenie až na 250 m so zníženou priepustnosťou 10 Mb/s na port (podpora napájania do 25 W)

Fyzické vlastnosti

Porty: 5x RJ-45 port 10/100 Base-T

Pamäť

• 1K MAC adries
• JumboFrame 1,5 kB

Priepustnosť

• zbernica 1 Gbps
• prevádzkovo 0,74 Mpps (64 B)

Prevedenie

• DIN lišta
• na stenu

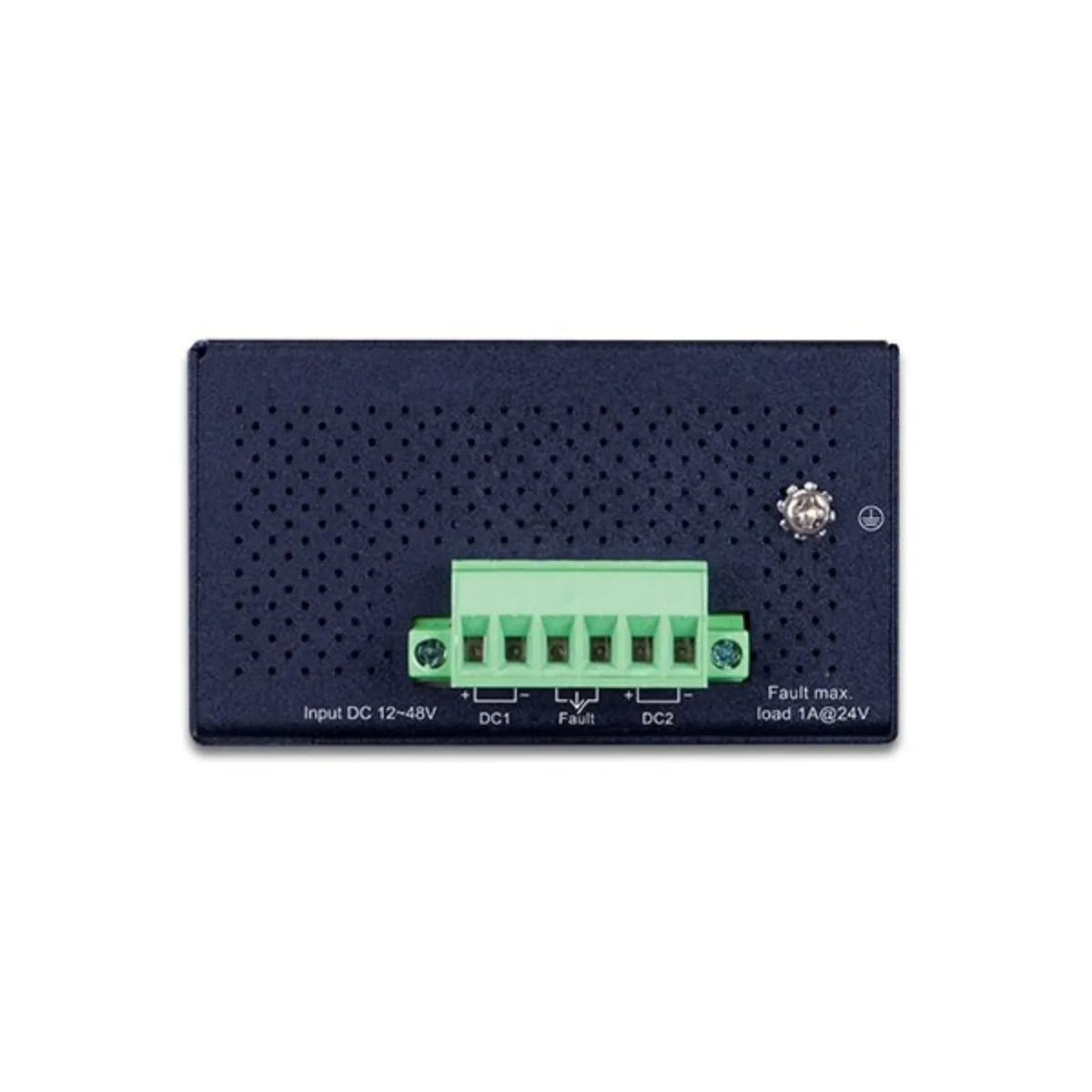

Napájanie

• DC 12-48 V
• redundantný
• vlastný príkon do 3,7 W (max. 136,8 W pri plnom PoE zaťažení)
• pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia)

Ochrana

• ESD do 5 kV DC
• ochrana proti prepólovaniu

Prevádzková teplota

• -40 až +75 °C
• vlhkosť do 95%

Rozmery: 135 x 85,1 x 50 mm

Hmotnosť: 596 g

Celkový napájací výkon

• max. 120 W (podľa napájania)
• IEEE 802.3at/afaf
• 120 W pri napájaní DC 48 V
• 90 W pri napájaní DC 24 V
• 60 W pri napájaní DC 12 V

Počet injektorov: 4x až 36 W

Typ napájania: End-span

• ochrana (obvodu) proti rušeniu medzi portami
• automatická detekcia napájaného zariadenia
• Extended mód 10 Mb/s s dosahom až 250 m

Priemyselné vlastnosti

• zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
• zariadenie je odolné proti vibráciám (IEC-60068-2-6)
• zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
